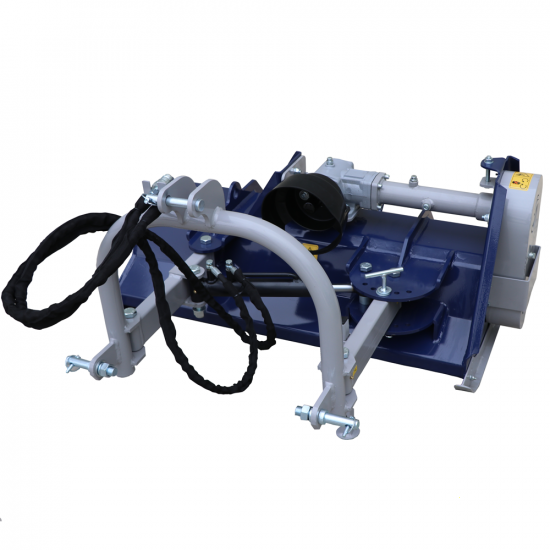

BullMach ERMES 125 SH - Broyeur sur tracteur - Série légère - À déport hydraulique

Le broyeur horizontal sur tracteur BullMach série ERMES S possède une structure légère qui s'adapte au broyage des sarments légers, herbes et broussailles de petites dimensions.

Broyeur de série légère, adapté pour des travaux de base, pas trop intensifs.

Il est équipé de déport manuel, 3 courroies de transmission et d’un rouleau arrière.

DONNÉES TECHNIQUES (en résumé):

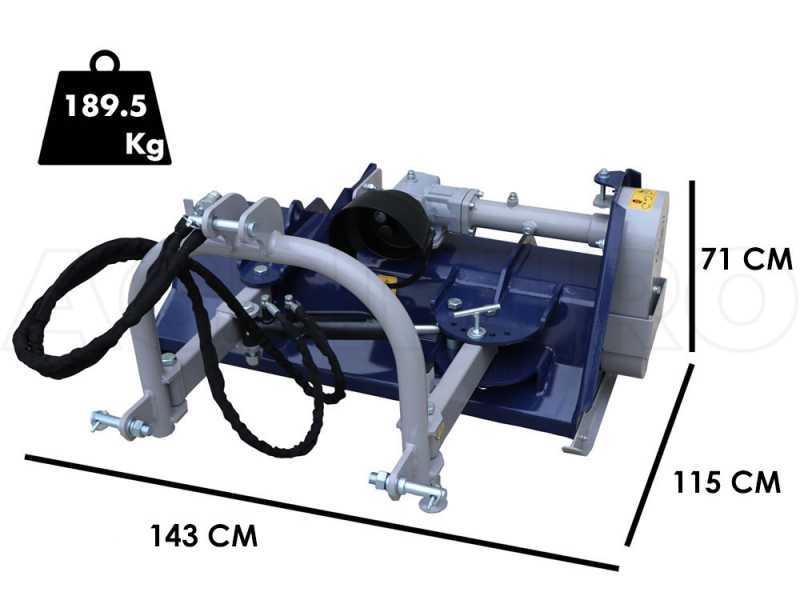

• Largeur de travail effective: 125 cm
• Largeur ou envergure effective: 143 cm
• Poids : 189,5 kg
• Attelage trois points
• Transmission à 3 courroies

ÉQUIPEMENT DE SÉRIE (en résumé):

• fonctionnement à marteaux
• rouleau stabilisateur arrière
• Arbre à cardan

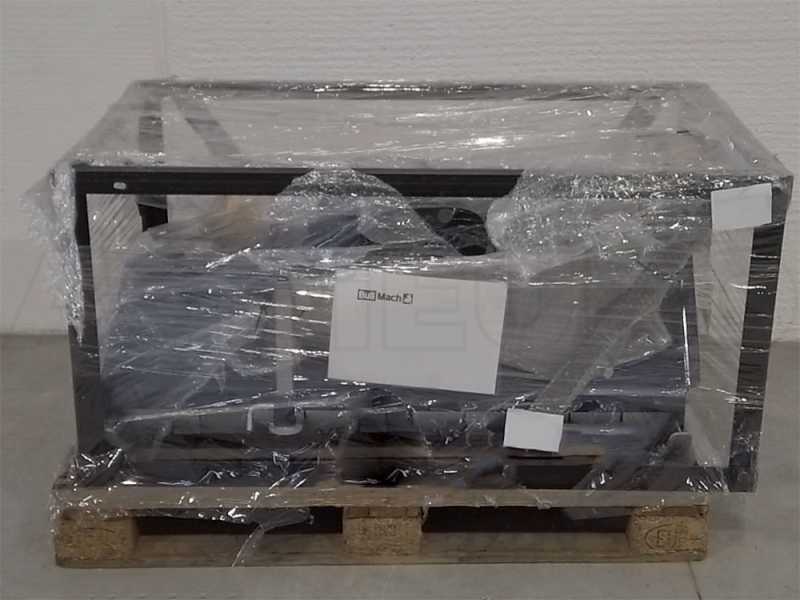

Attention: la machine est envoyée prête à l'emploi et l’huile à niveau. L'appareil est livré monté, il est cependant nécessaire de contrôler le serrage des boulons.
Avant toute première utilisation, lire attentivement le manuel d'instructions.

Machine pour les travaux très légers, seulement sur l'herbe ou en présence de petits branchages (diamètre max 2 cm). Il est recommandé d’utiliser cet appareil avec un tracteur de faible puissance (comme indiqué dans la fiche technique) et sur un sol bien nivelé sans cailloux. En cas d'utilisation sur un terrain accidenté et en présence de cailloux, les chocs des éléments de coupe avec des mottes de terre ou avec des pierres pourraient endommager la machine (il s’agit justement d’appareil appartenant à la catégorie légère).

Nr. marteaux montés de série: 20

Ces marteaux sont montés sur un robuste boulon en acier trempé de 20 mm de diamètre. (longueur 57 mm).

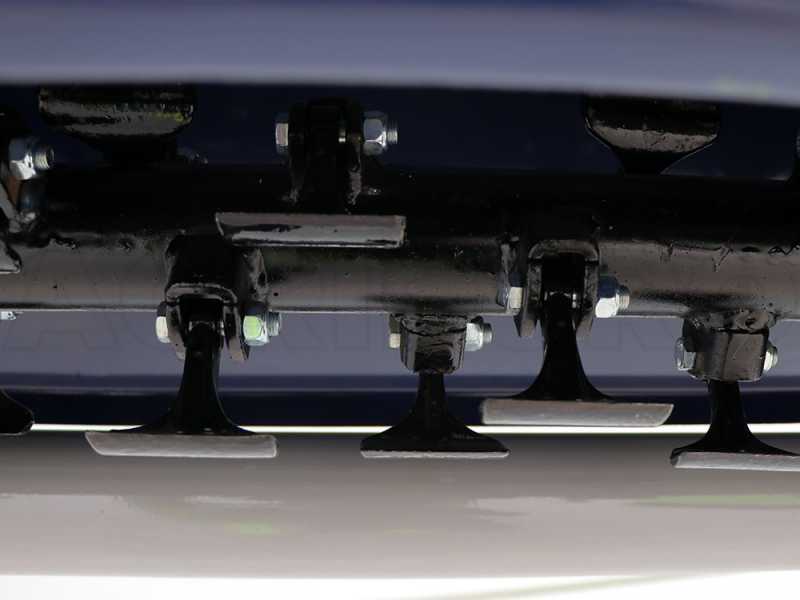

Premier plan des marteaux de coupe, montés sur rouleau tournant.

Broie finement herbes et sarments, avec successif roulage du manteau herbeux. Grâce au rotor à haut régime et aux nombreux marteaux, il réduit l'effet de vague du manteau herbeux tout en broyant le tout très finement.

Le rouleau tournant où sont placés les marteaux mesure 76 mm.

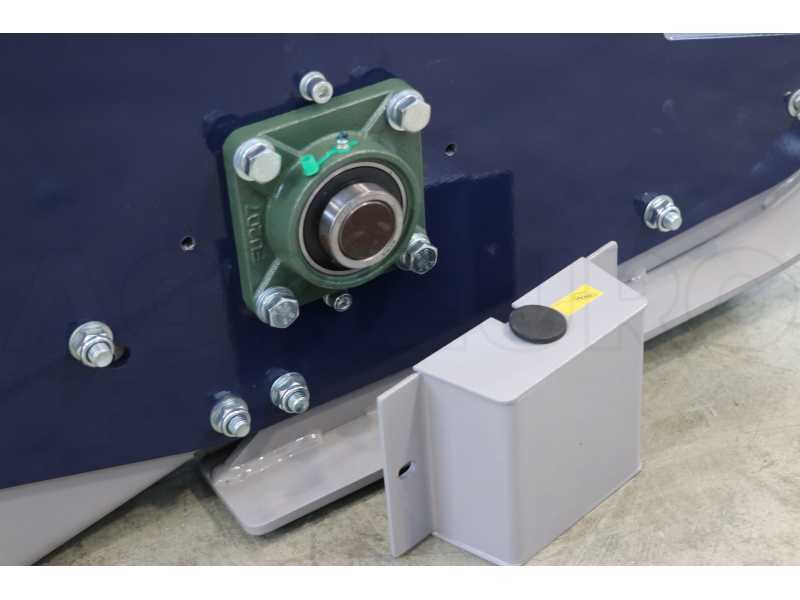

Détail du support latéral avec palier de fixation interne du rotor à marteaux.

Détail de la fixation externe du rotor, avec cavité centrale doté de graisseur.

Grâce aux marteaux on obtient une bonne coupe dans les jardins, gazons et zones urbaines Le broyeur s'accroche à l'arrière sur l'attelage 3 points du tracteur.

Prise de force standard universelle (1 3/8’’ Z6)

Le broyeur est équipé avec déport hydraulique.

L'attelage à trois points coule de droite à gauche avec un mouvement trapézoïdale .

Détail du piston qui commande le déport hydraulique de ce broyeur.

Prise de force standard universelle (1 3/8’’ Z6)

Les attaches sont universelles et compatibles avec tous les tracteurs présents sur le marché.

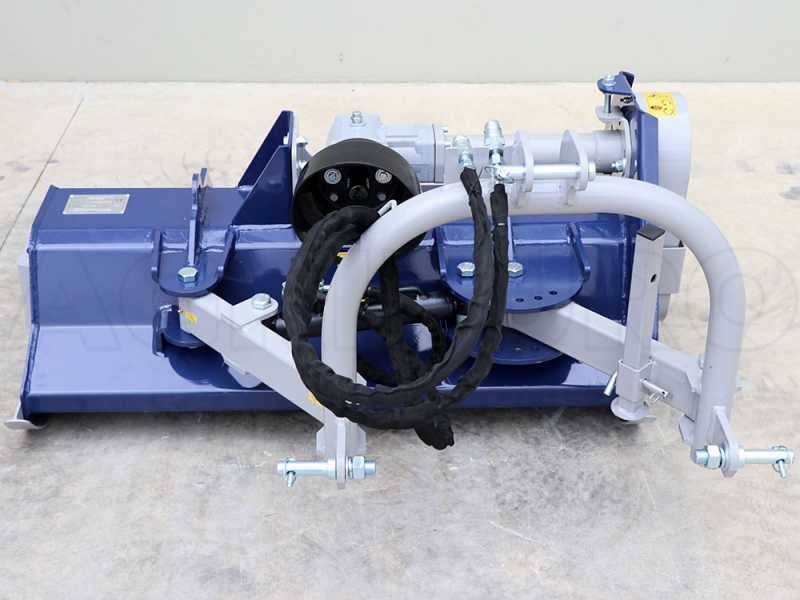

Détail du robuste attelage à 3 points de 1ère catégorie.

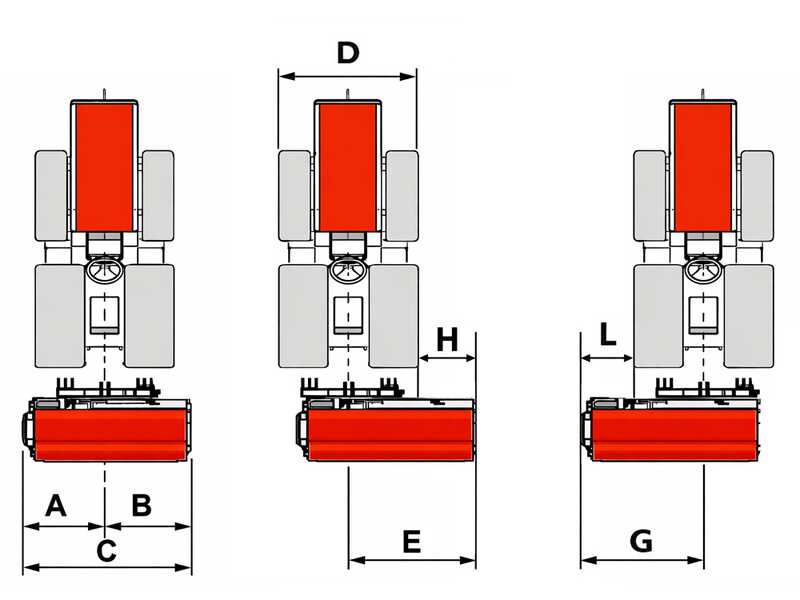

L'attelage à trois points comporte une ouverture latérale à partir du centre, pour un total de 65 cm sur les deux côtés.

Ouverture maximale côté droit , ouverture maximale côté gauche.

Réducteur à engrenages par bain d'huile. La carrosserie est réalisée par moulage, tandis que les engrenages internes sont en acier trempé. Doté de rallonge lubrifiée.

Cet appareil est doté d'un dispositif à roue libre intégré dans la boîte à engrenages; cela assure une longue durée de vie à toutes les parties en mouvement de la machine, en évitant le contrecoup qu'il pourrait y avoir en passant du mouvement (540 tours/min) à 0 tours/min et permet au rotor de tourner librement jusqu'à l'arrêt total.

Transmission latérale à 3 courroies (la plupart des broyeurs sur tracteur pour cette catégorie de poids sont dotés de transmission à 2 courroies)

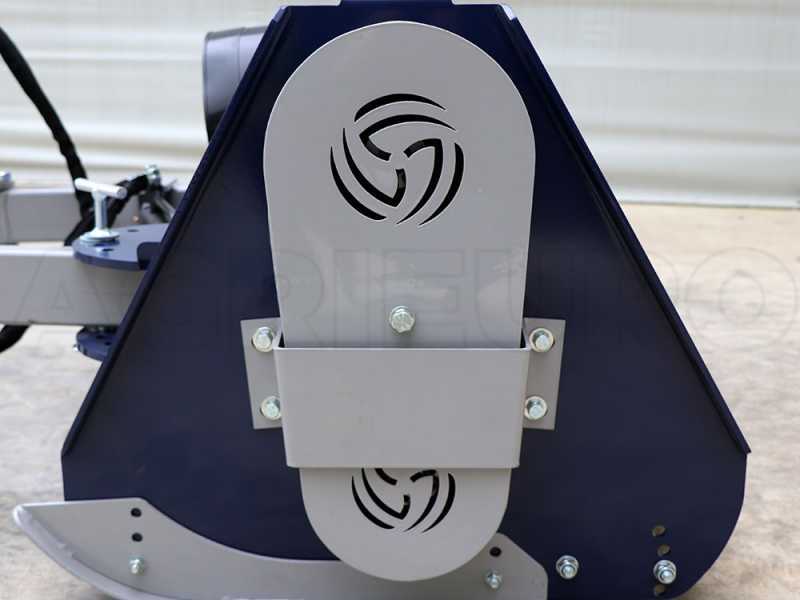

Détail du carter de protection courroies latérales.

Détail du graisseur latéral côté transmission, en position simplifiée, accessible par la petite ouverture prévue à cet effet.

ATTENTION !

La boîte à engrenage de cette machine ne peut pas contenir plus de 0,5 L d'huile.

Avant d’utiliser la machine, lire attentivement le manuel d’instructions.

La prise de force est standard, de catégorie 1 3/8" z6 (adaptée à tous les tracteurs actuels et de production récente): Au cas où vous avez un ancien tracteur, il est impératif de contrôler s'il est doté de la même prise de force et ainsi que son sens de rotation qui doit être en sens horaire (droite).

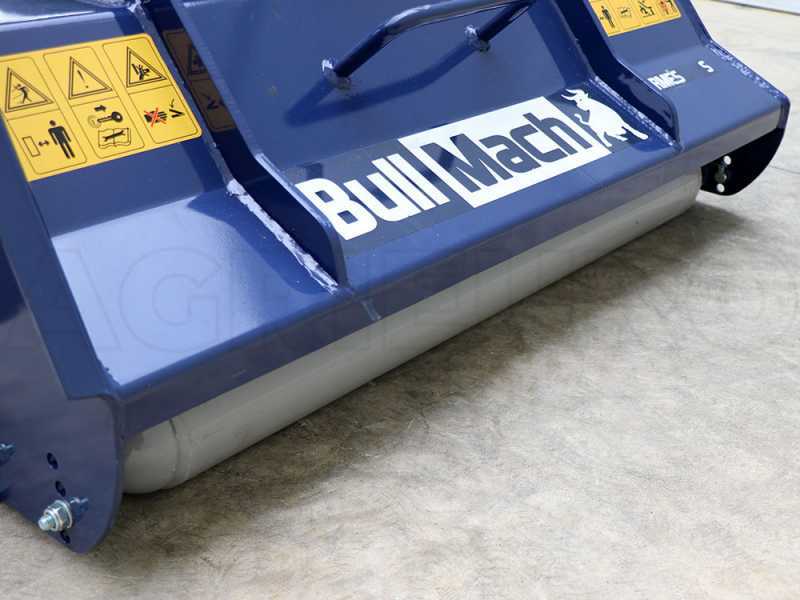

Rouleau arrière stabilisateur réglable en hauteur fourni de série.

Détail du coussinet de fixation du rouleau postérieur.

Patins de support latéraux de série, également réglables.

Détail du pied de support.
