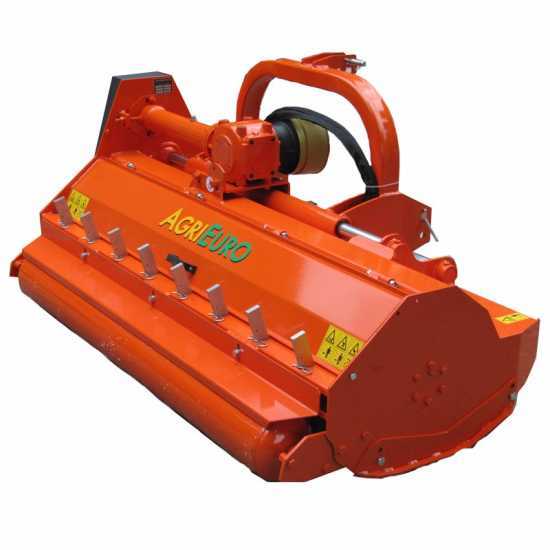

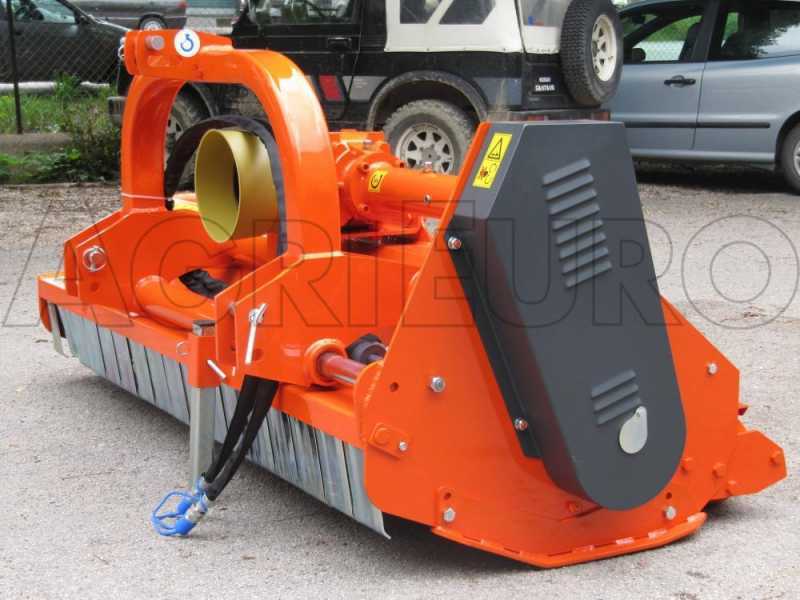

Top Line PS 150 - Broyeur pour tracteur - Série ourde - Déport hydraulique

Sûrement le broyeur le plus innovant sur le marché... nous avons tout mis en œuvre pour qu'il soit le meilleur

Broyeur - série lourde – qui convient à différents types de traitements (herbe, taille, paille, sous-bois, etc.). Il est muni de déport latéral hydraulique sur un double guidage chromé en C45, double caisson avec coffre arrière ouvrant pour contrôle, 3 courroies d'entraînement, roulements à rouleaux sphériques avec joints à double lèvre, patins latéraux réglables et boîte de vitesses Comer avec extension lubrifiée.

Épaisseur de la tôle : 8 mm (2 de 4 mm l'une)

Épaisseur capot : 5 mm

DONNÉES TECHNIQUES :

• largeur de travail réelle : 150 cm
• largeur hors-tout (avec patins latéraux montés) : 164 cm
• poids : 495 kg

ÉQUIPEMENT DE SÉRIE :

• déport latéral hydraulique (48 cm)
• marteaux dentés
• double châssis
• double rangée de contre-lames
• série de crampons arrière (tiges de ramassage)
• coffre arrière ouvrant
• rouleau d'appui arrière
• patins latéraux

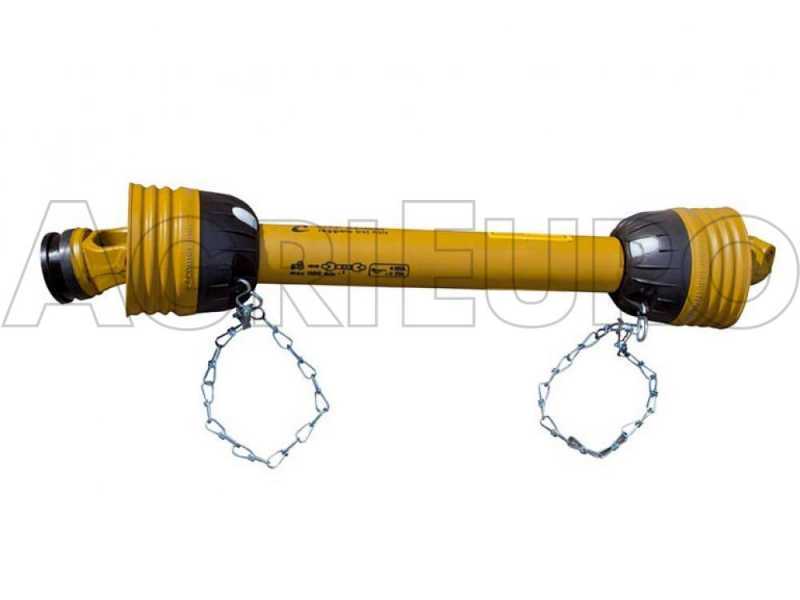

• arbre à cardan

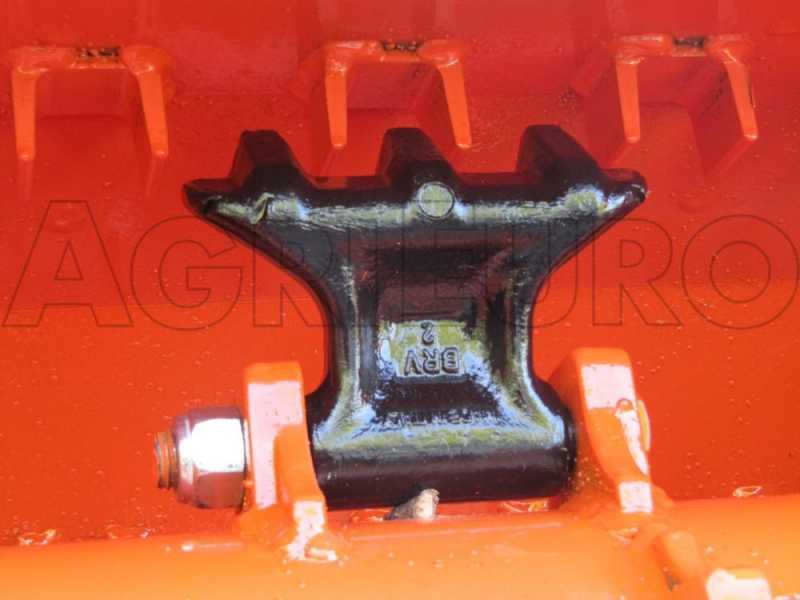

12 marteaux dentés montées de série.

Exécution à l'aide de marteaux dentés innovants.

Ils font partie des marteaux les plus robustes et lourds disponibles sur le marché (les marteaux standard atteignent 1,6 kg maximum).

Ces marteaux dentés que nous utilisons sont non seulement considérablement plus robustes et plus performants que les marteaux traditionnels à profil lisse, mais ils permettent également de travailler sans problème (en plus de l'herbe, de la paille, etc.) même en présence de corps solides, tels que le bois et certaines pierres, grâce à ses trois "ciseaux" robustes qui ont tendance à "casser" et à percer plus facilement. Les marteaux sont montés sur un boulon en acier trempé de 20 mm de diamètre (longueur 150 mm) qui empêche tout dégât en cas de choc (90% des broyeurs en vente ont des marteaux avec des boulons de diamètre de 16 mm). La largeur de l’attache du marteau est de 90 mm.

Rotor très épais. Ce qui permet de longues sessions de travail et une résistance maximale aux chocs importants.

Rotor équilibré électroniquement.

Supports renforcés de soutien aux marteaux. Ils ont un ancrage soudé au rotor d’environ 10 cm de long ce qui rend impossible de les détacher même pas en cas de forts chocs.

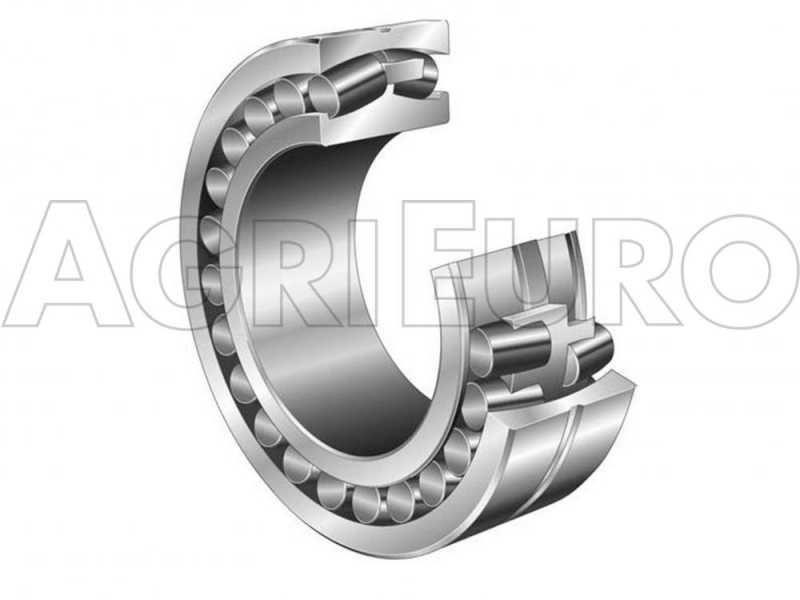

En outre, le rotor est monté sur des supports latéraux en acier munis de roulements à rouleaux sphériques hautement professionnel, avec 2 bagues d’étanchéité à double lèvre.
Les roulements à rouleaux représentent la technologie la plus avancée et fiable dans le domaine des broyeurs.

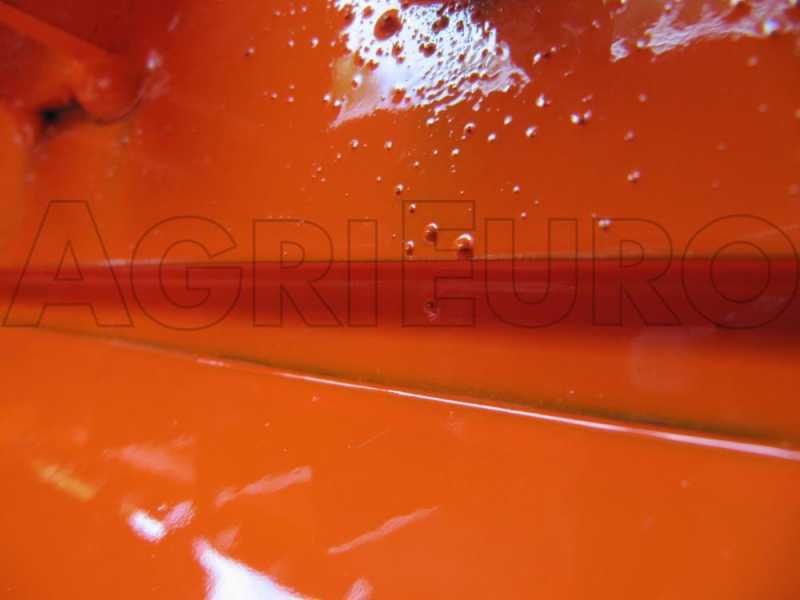

La machine a un double châssis très épais. Ces deux sections d’acier superposées garantissent une majeure robustesse par rapport aux autres broyeurs avec châssis standard. Un broyeur véritablement très résistant même en cas de travail dans des conditions difficiles. Il résiste sans problèmes à pierres de dimensions contenues, branches, sous-bois et broussailles.

2 rangées de contre-lames dans la partie inférieure de la carrosserie. C’est une grande nouveauté en ce qui concerne les broyeurs horizontaux : pendant la phase de broyage, les 3 dents des marteaux se croisent parfaitement avec les contre-lames lors de leur passage. Cela veut dire que tout ce qui est traité par le broyeur est entièrement pulvérisé. En effet, chaque marteau croise la contre-lame plus de 30 fois par seconde. Sa capacité de broyage est donc 3 ou 4 fois supérieure à un broyeur muni des marteaux standard et dépourvu de contre-lames.

Le résultat est vraiment extraordinaire, la machine peut broyer non seulement l’herbe, mais aussi les résidus de taille, les branches et la broussaille. Sur un broyeur classique, pendant leur rotation, les marteaux tendent à rejeter les branches par l’arrière sans bien les hacher. Cette machine grâce aux contre-lames ne laisse rien sortir et en broyant tout très finement.

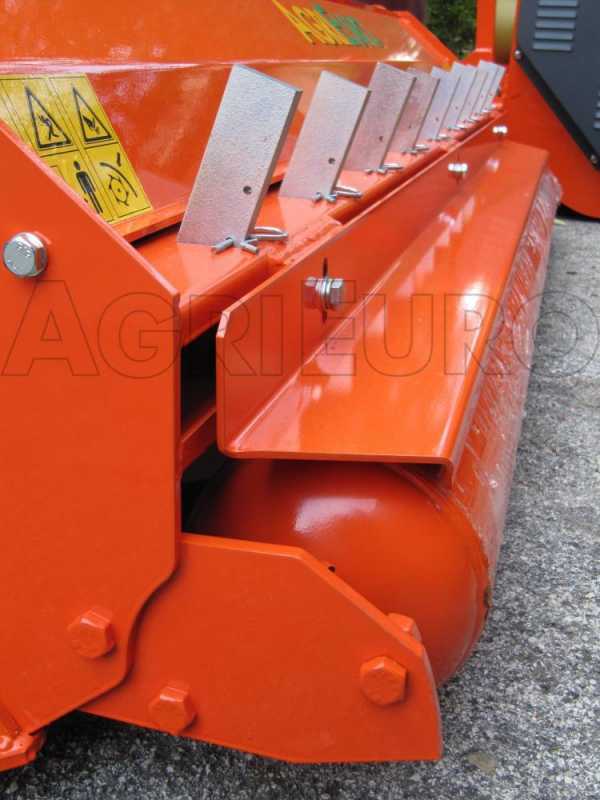

Tiges de ramassage de série. Spécifique pour le broyage de taille ou des cultures en général, cet outil est fondamental. En effet, les autres broyeurs n’arrivent pas à pulvériser les résidus car ils sont réglés à une hauteur de coupe de 3/4 cm du sol et les marteaux ne travailler pas vraiment au ras du sol ce qui leur empêche de saisir les résidus au sol. De plus, les roues du tracteur écrasent ces résidus herbacés et ligneux.
Les tiges de ramassage servent à bien ratisser le sol en récupérant tout ce qui reste, même ce qui a été enseveli par les roues. Ensuite, les marteaux passent très près des tiges et récupèrent les résidus pour l’opération de broyage grâce à la minutieuse action des contre-lames.

MONTAGE : les tiges doivent être réglées à une hauteur permettant le travail au ras du sol et avoir une position "libre". Il faut qu’elles oscillent afin de pouvoir s’adapter aux aspérités et irrégularités du terrain suivant leur possibilité de s’incliner en arrière.
En cas d’obstacles, par exemple une racine ou une grosse pierre, la tige se soulève grâce à son mouvement oscillant sans se plier.

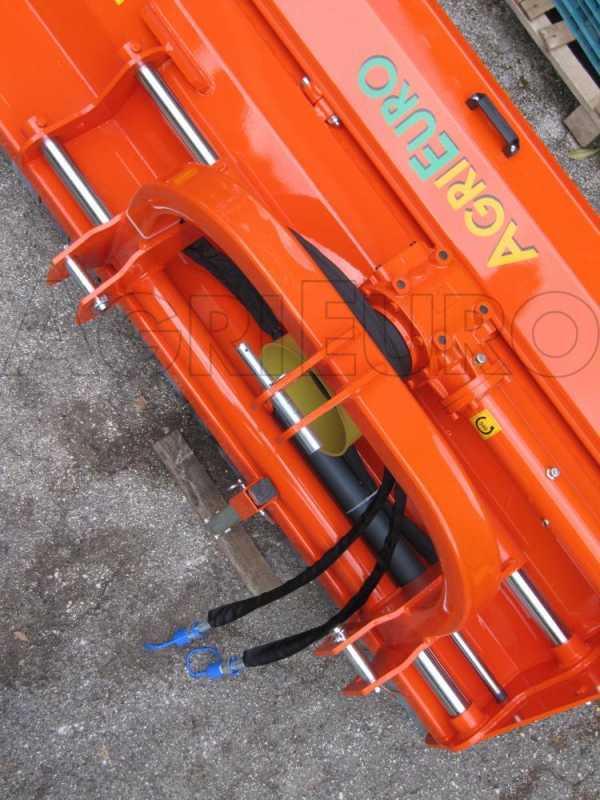

Déport latéral hydraulique avec entraînement par vérin. Muni de deux flexibles avec attaches rapides qui doivent être branchés aux attaches hydrauliques du tracteur. Coulissement de 48 cm.

Le mouvement latéral est optimal, car se fait sur une structure composée de deux tubes en acier (C45 chromé) rond PLEIN. Cela signifie qu’ils sont très résistants et même en cas de forts chocs, ils ne se déforment pas.

Détail des attelages placés en proximité du corps de la machine, ils sont donc peu saillants. Cela permet d’avoir le broyeur proche du tracteur, ce qui réduit considérablement le risque de jet de pierres vers l’utilisateur, mais surtout empêche à la machine de se soulever à cause du poids. Cela rend possible l’attelage de ce broyeur même sur des tracteurs plus petits.

Boîte d’engrenages en bain d’huile de fabrication COMER. La carrosserie est réalisée par moulage, tandis que les engrenages internes sont en acier trempé. Muni d'arbre de transmission.

Transmission latérale par 3 courroies à section large.

Le carter de sécurité latéral pour courroies a un encombrement réduit comptant seulement 10 cm de profondeur, Par rapport à la largeur de coupe, ce broyeur à un faible encombrement, en effet y compris le carter et le patin latéral, cette machine dépasse de seulement de 14 cm la largeur réelle de coupe.

Détail du graisseur latéral du côté de la transmission, accessible par l’ouverture dédiée.

Grâce aux courroies dentées, la dissipation de la chaleur est améliorée, ce qui permet une meilleure transmission du mouvement de rotation.

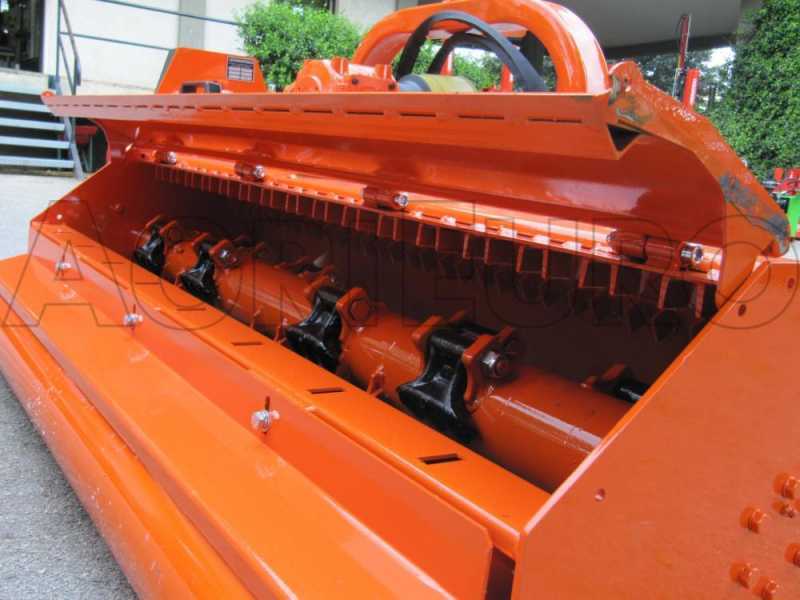

Ce broyeur est équipé de coffre arrière ouvrant sur 4 charnières avec poignée. Il s’ouvre aisément en dévissant 2 boulons. Il est très pratique pour les opérations d’entretien, nettoyage et rechange de pièces.

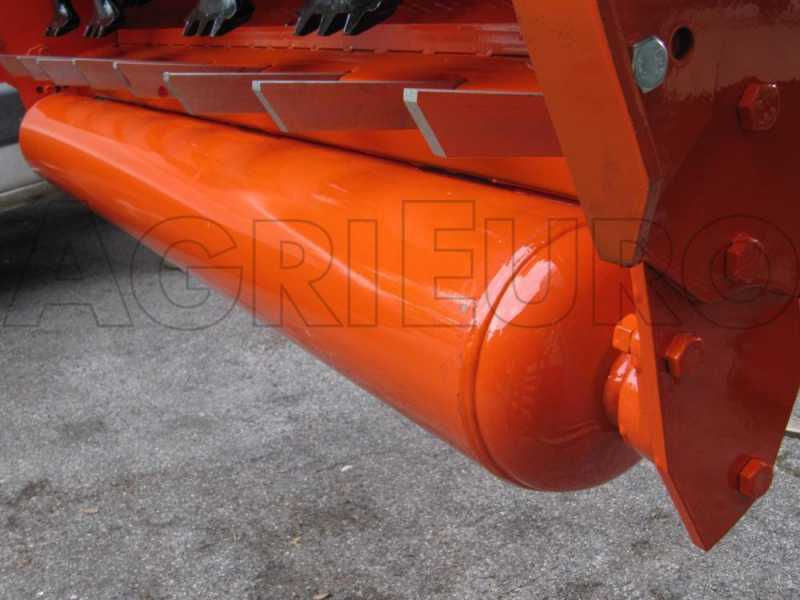

Rouleau stabilisateur de hauteur réglable et 190 mm de diamètre. Le plus grand de sa catégorie.

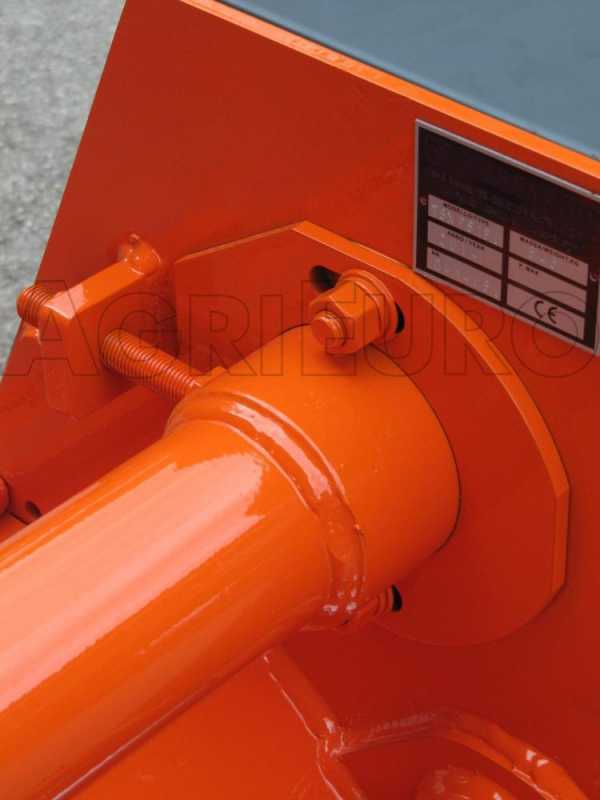

Détail du roulement avec plaque en fonte pour la fixation du rouleau.

Détail de la plaque latérale en acier pour le soutien du rouleau avec des trous pour le réglage de la hauteur.

Détail du racleur professionnel du rouleau de hauteur réglable au moyen des vis dédiées.

Patins latéraux de série.

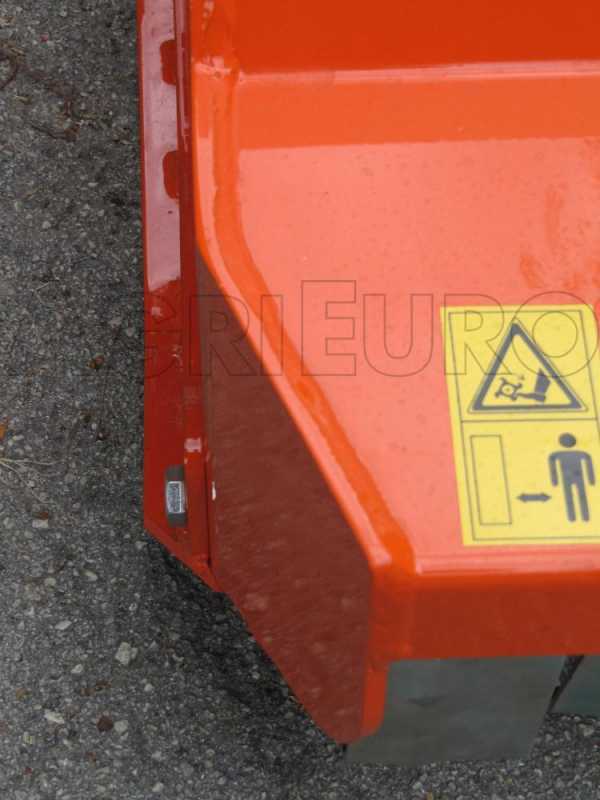

Flanc latéral incliné, cette forme spéciale permet d’éviter les branches et les obstacles sans provoquer des dégâts au broyeur ou au tracteur.

À noter que même le patin latéral a cette ligne spéciale qui suit l’inclinaison de la carrosserie sans avoir des parties saillantes qui puissent être d’obstacle.

Protections avant réalisées en acier modelé

Pied d’appui
