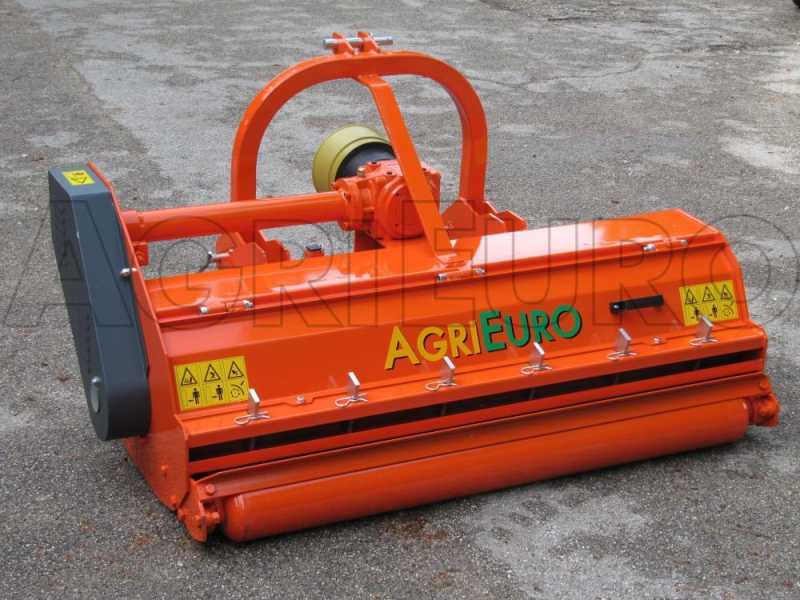

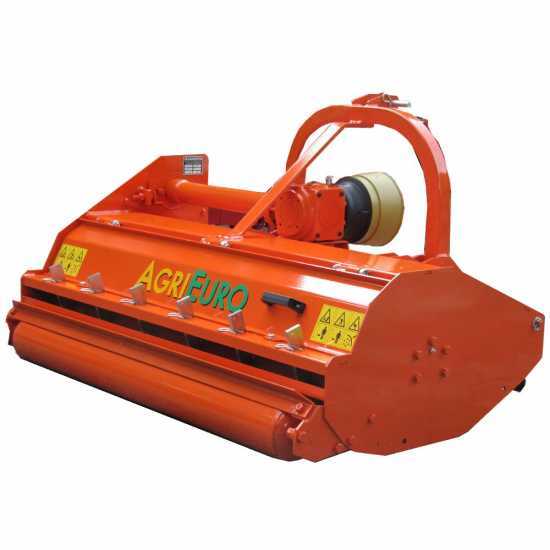

Top line MF 120 - Broyeur pour tracteur - Série médium

Il s’agit du broyeur agricole série médium le plus innovant et à un prix imbattable

Broyeur - série médium – polyvalent, il peut travailler avec différents types de résidus (herbe, taille, paille, sous-bois, etc.). Il est muni de l'attache fixe, d'un coffre arrière ouvrant pour contrôle, 3 courroies de transmissions, roulements à rotule sur rouleaux avec 2 bagues d’étanchéité à double lèvre, rouleau stabilisateur arrière et boîte d’engrenages Comer avec arbre de transmission lubrifié

DONNÉES TECHNIQUES :

• largeur de travail réelle :120 cm
• largeur hors-tout (avec patins latéraux montés) : 133 cm
• poids : 253 kg
• puissance réelle : 22 CV
• puissance tracteur requise : de 25 à 40 CV

ÉQUIPEMENT DE SÉRIE :

• marteaux dentés
• barre inférieure contre-lame
• tiges de ramassage
• coffre arrière ouvrant
• rouleau stabilisateur arrière

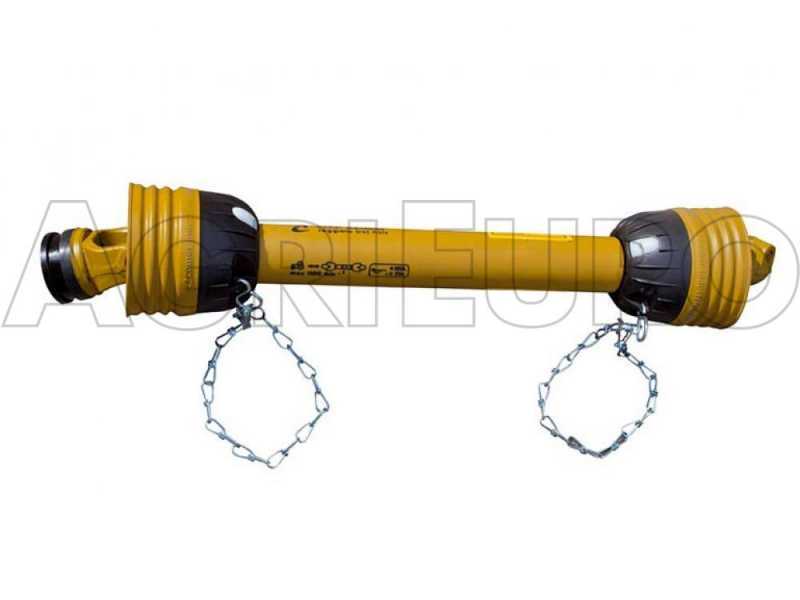

• arbre à cardan

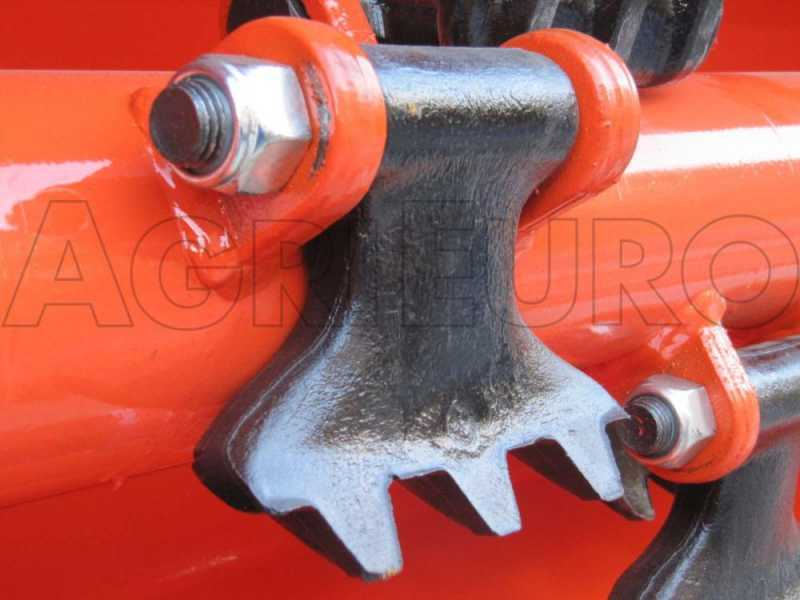

8 innovants marteaux dentés de série qui exécutent le travail sans effort grâce à leur robustesse (1.85 kg chacun).

Ils sont parmi les marteaux broyeur les plus robustes et lourds disponibles sur le marché (les marteaux standard atteignent 1,6 kg maximum).

Les marteaux dentés grâce à leur robustesse permettent de travailler sans efforts pas seulement les terrains plus simples, mais aussi ceux qui présentent des éléments plus durs, par exemple du bois ou des pierres, car les 3 robustes dents du marteau peuvent les casser aisément. Les marteaux sont montés sur un boulon en acier trempé de 20 mm de diamètre (longueur 150 mm) qui empêche tout dégât en cas de choc (le 90% des broyeurs en vente ont des marteaux avec des boulons de diamètre de 16 mm). La largeur de l’attache du marteau est de 90 mm.

Équipé de double barre transversale contre-lame . Elle croise les marteaux lors de leur rotation avec le même effet des contre-lames sur tous les éléments qui doivent être hachés. Le résultat est un broyage parfait.

Détail des marteaux qui passent très près de la partie coupante sur la barre.

Rotor très épais.
Ce qui permet de longues sessions de travail et une résistance maximale aux chocs.
Rotor équilibré électroniquement

Supports renforcés de soutien aux marteaux réalisé en acier moulé sous pression : ils contribuent avec le rotor à la solidité du système de broyage

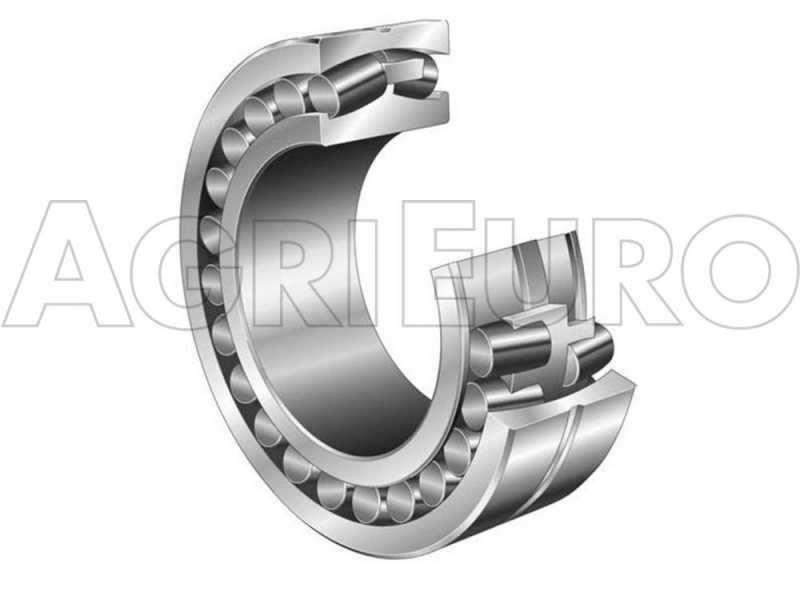

En outre, le rotor est monté sur des supports latéraux en acier munis de roulements à rotule sur rouleaux de type professionnel avec 2 bagues d’étanchéité à double lèvre.
Les roulements à rouleaux représentent la technologie la plus avancée et fiable dans domaine des broyeurs.

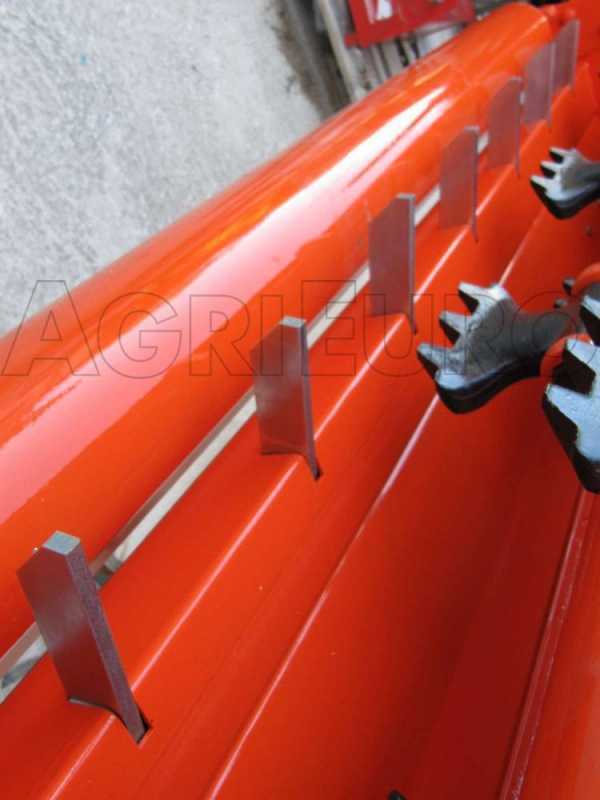

Tiges de ramassage de série. Spécifique pour le broyage de taille ou des cultures en général, cet outil est fondamental. En effet, les autres broyeurs n’arrivent pas à pulvériser les résidus car ils sont réglés à une hauteur de coupe de 3/4 cm du sol et les marteaux ne travailler pas vraiment au ras du sol ce qui leur empêche de saisir les résidus au sol. De plus, les roues du tracteur écrasent ces résidus herbacés et ligneux.
Les tiges de ramassage servent à bien ratisser le sol en récupérant tout ce qui reste, même ce qui a été enseveli par les roues. Ensuite, les marteaux passent très près des tiges et récupèrent les résidus et continuer l’opération de broyage pour un résultat parfait.

MONTAGE : les tiges doivent être réglées à une hauteur permettant le travail au ras du sol et avoir une position "libre". Il faut qu’elles oscillent afin de pouvoir s’adapter aux aspérités et irrégularités du terrain suivant leur possibilité de s’incliner en arrière.
En cas d’obstacles, par exemple une racine ou une grosse pierre, la tige se soulève sans se plier grâce à son mouvement oscillant.

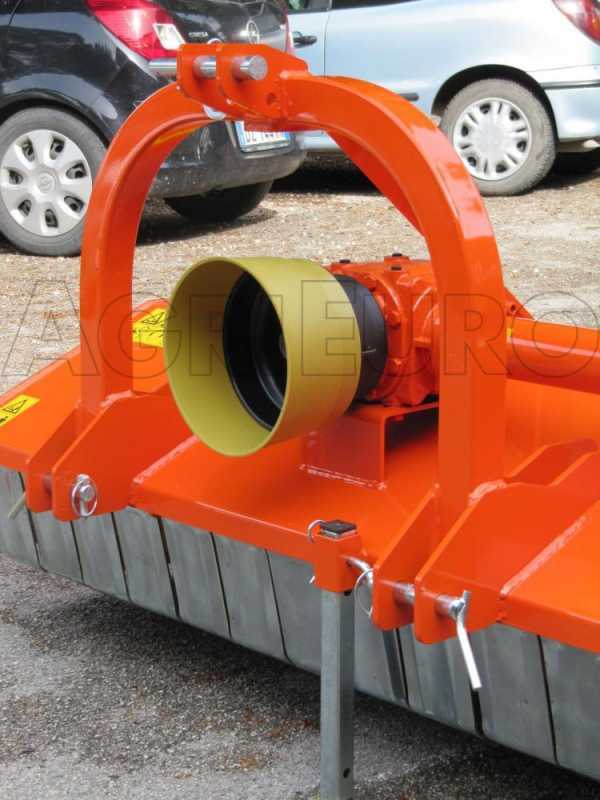

Muni d’attelage fixe 3 points classique.

Les attelages sont placés en proximité du corps de la machine, ils sont donc peu saillants. Cela permet d’avoir le broyeur proche du tracteur ce qui réduit considérablement le risque de jet de pierres vers l’utilisateur, mais surtout empêche à la machine de se soulever à cause du poids. Cela rend possible l’attelage de ce broyeur même sur des tracteurs plus petits.

Les goupilles de l'attelage 3 points mesurent : 22 mm les deux inférieures à la base, tandis que la troisième, celle du haut, mesure 19/25 mm respectivement.

Boîte d’engrenages en bain d’huile de fabrication COMER. La carrosserie est réalisée par moulage, tandis que les engrenages internes sont en acier trempé. Muni d’arbre de transmission.

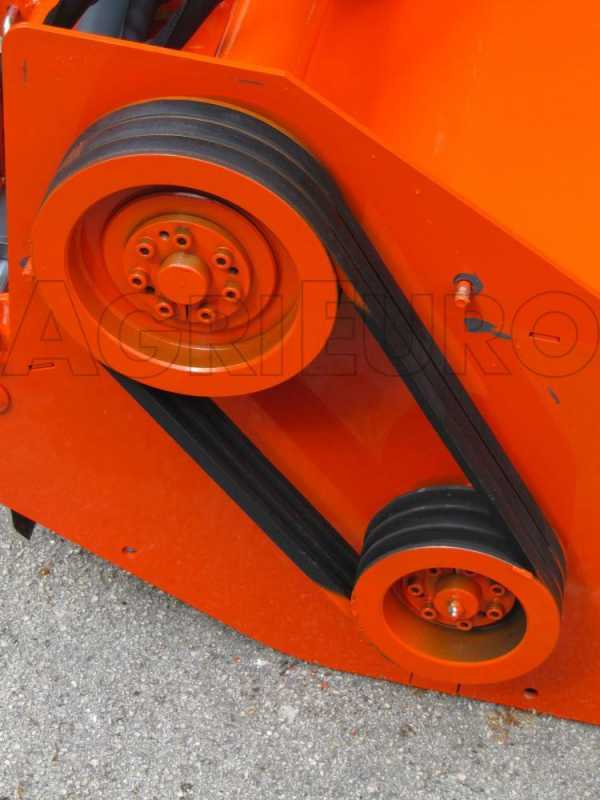

Transmission latéral par 3 courroies à section large (la plupart des broyeurs sur tracteur sont munis de transmission à 2 courroies).

Le carter de sécurité latéral pour courroies a un encombrement réduit de 9 cm seulement de profondeur, malgré les 3 courroies à section large. Par rapport à la largeur de coupe, ce broyeur à un faible encombrement, en effet y compris le carter et le patin latéral cette machine dépasse de seulement de 13 cm la largeur réelle de coupe.

Détail du graisseur latéral du côté de la transmission, accessible par l’ouverture dédiée.

Détail de la plaque de réglage pour la mise en tension des courroies

La prise de force est standard, de catégorie 1 3/8" z6 (adaptée à tous les tracteurs actuels et de production récente): Au cas où vous avez un ancien tracteur, il est impératif de contrôler s'il est doté de la même prise de force et ainsi que son sens de rotation qui doit être en sens horaire (droite)

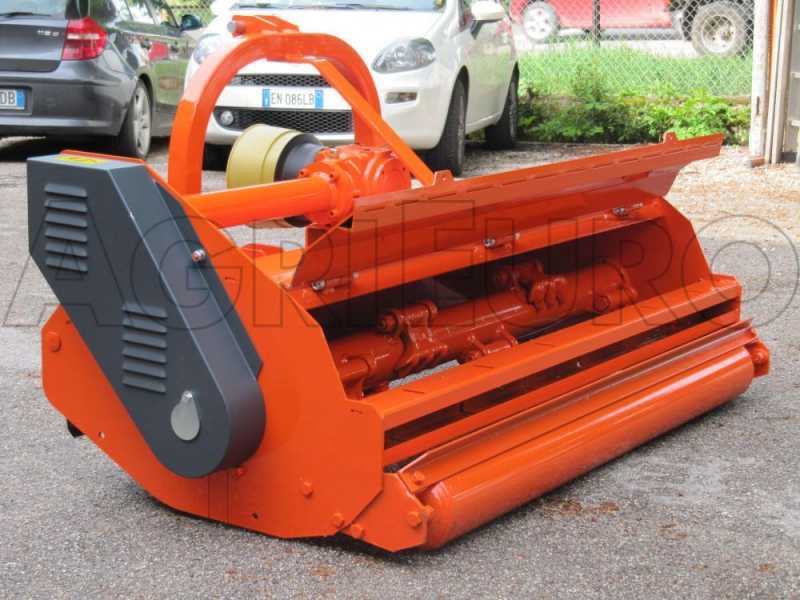

Ce broyeur est équipé de coffre arrière ouvrant sur 3 charnières avec poignée. Il s’ouvre aisément en dévissant 2 boulons. Il est très pratique pour les opérations d’entretien, nettoyage et rechange de pièces.

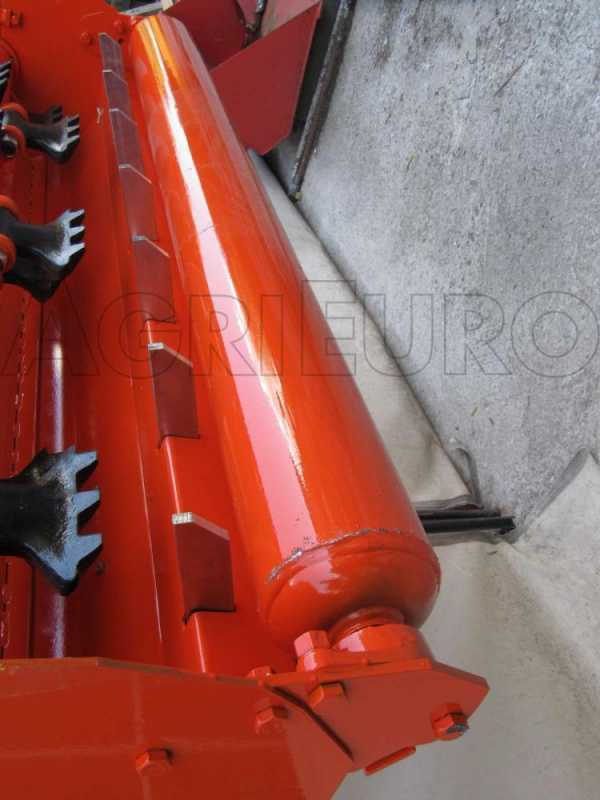

Rouleau stabilisateur de hauteur réglable inclus.

Détail du roulement avec plaque en fonte pour la fixation du rouleau.

Détail de la plaque latérale en acier pour le soutien du rouleau avec des trous pour le réglage de la hauteur.

Patins latéraux sur demande comme accessoire payant (ils ne sont pas toutefois obligatoires sur cette machine car le rouleau arrière s’acquitte de la tâche de stabilisation).

Protections avant réalisées en acier modelé

Pied d’appui
