Présentation du produit

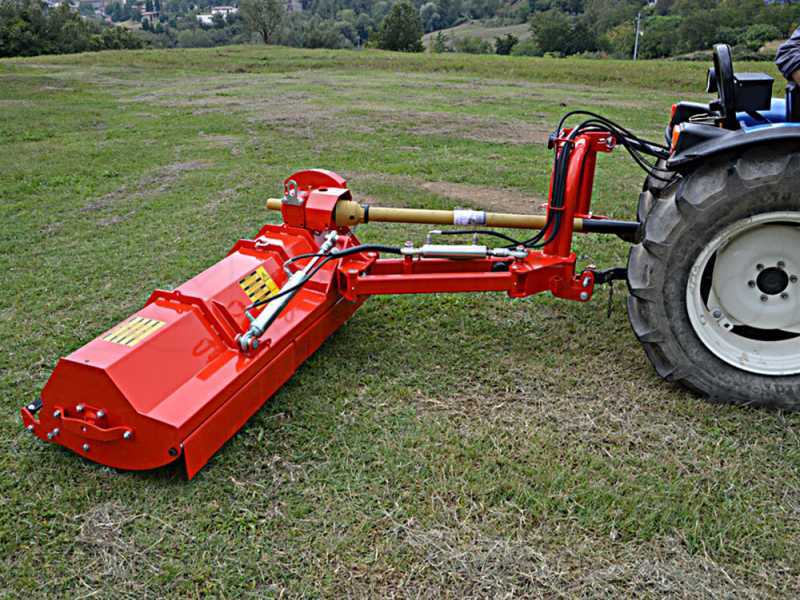

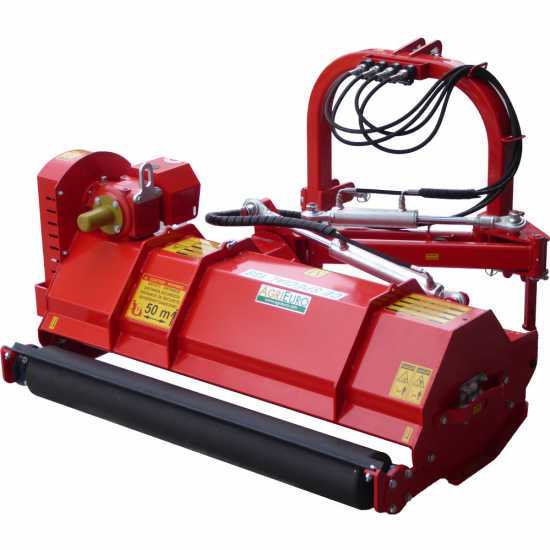

Le broyeur latéral d'accotement à bras AgriEuro CE SPECIAL 138 M série moyenne-légère est une machine entièrement fabriquée en Italie.

Ce modèle représente le niveau maximal de flexibilité des broyeurs, sont mouvement (complètement hydraulique) est en effet aussi bien horizontal que vertical.

Il peut effectuer plusieurs opérations telles que:

Coupe de l'herbe
Broyage de repousses
Broyage de taille
Taille des haies
Idéal pour travaux municipaux, fossés, talus, terrains inclinés en tout genre

Le déplacement latéral hydraulique est confié à deux puissants pistons. Transmission latérale par 3 courroies

DONNÉES TECHNIQUES :

largeur de travail réelle :132 cm
largeur hors-tout (avec patins latéraux montés) : 155 cm
poids : 307 kg

ÉQUIPEMENT DE SÉRIE :

déport latéral hydraulique (44 cm)
marteaux
barre inférieure contre-lame
tiges de ramassage
coffre arrière ouvrant
rouleau stabilisateur arrière
arbre à cardan
Protections conformes à la norme CE

Premium Line Fu Special 138 M - Broyeur d'accotement pour tracteur - Série moyenne-légère

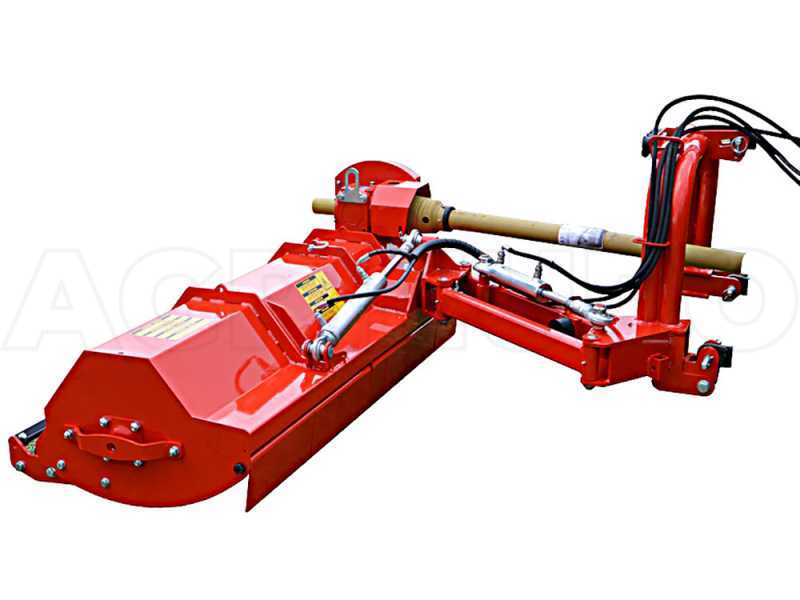

Déport latéral hydraulique et attelage 3 points

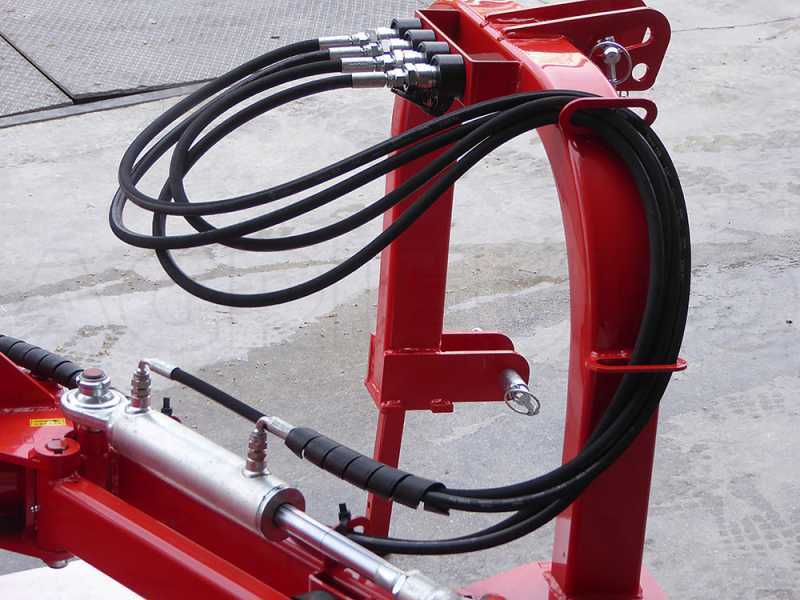

Le déplacement vertical et latéral hydraulique est commandé par 2 pistons. Muni de 4 tubes avec attache rapide qui doivent être reliés aux attaches hydrauliques présentes sur le tracteur.

Il s’agit d’un système de déplacement très robuste. Il est structuré sur bras désarticulés.

Le broyeur peut travailler jusqu’à 90 degrés à la verticale vers le haut et de -50 degrés en direction du bas.

Outils de coupe - à marteaux

Nombre de marteaux montés de série: 20

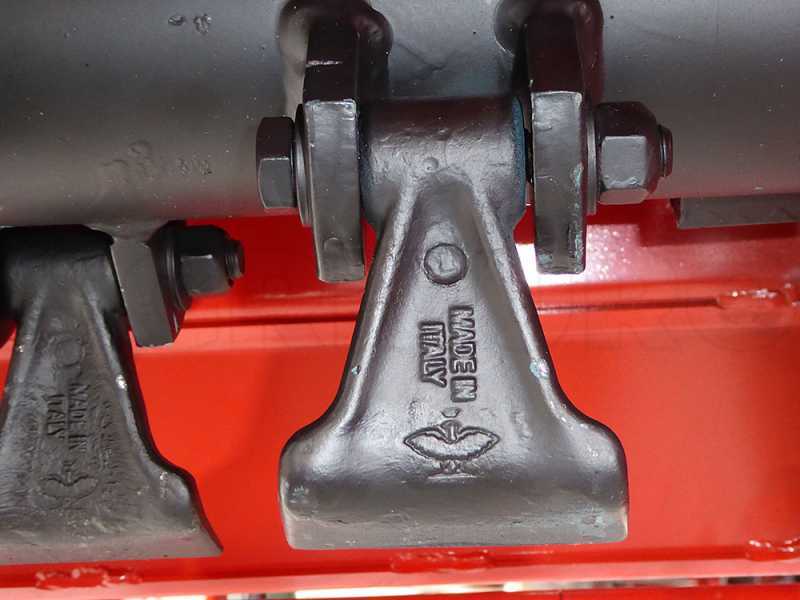

Zoom sur un des marteaux monté sur un support très robuste soudé fermement au rotor

Détail support latéral avec roulement de fixation interne du rotor.

Détail de la plaque d'ancrage externe du rotor, avec cavité centrale du rotor

Broyeur série moyenne-légère, adapté aux travaux de type limité et particuliers.

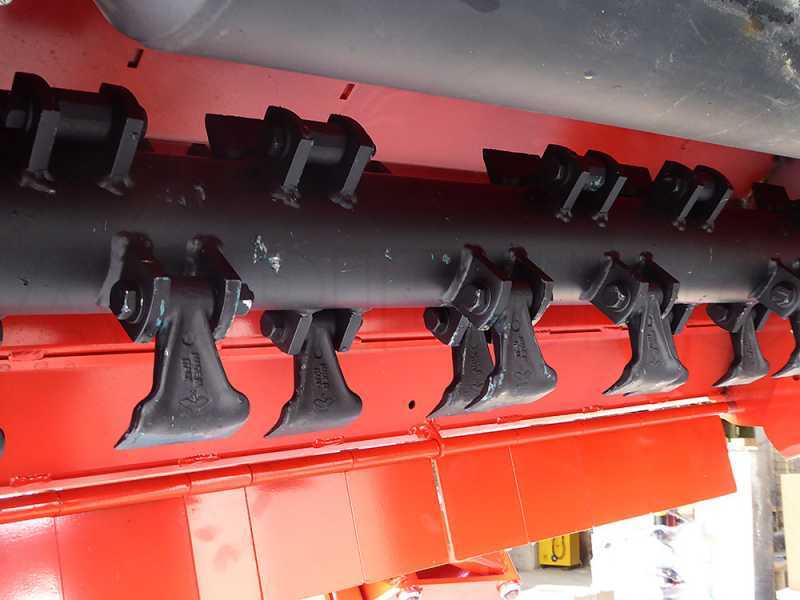

Rotor, supports renforcés des marteaux, roulements latéraux

Broie finement herbes et sarments, avec roulement instantané de la couche herbeuse.

Grâce au nombre de tours/minute élevé du rotor et au nombre élevé de marteaux il réduit l'effet vague de la couche herbeuse et effectue un excellent travail de broyage.

Grâce aux marteaux très aiguisés on obtient une coupe excellente sur les champs, prés et espaces verts publics.

Le broyeur s'applique postérieurement à l'attache 3 points du tracteur.

Transmission latérale par courroies et boîte d'engrenages

Boîtier de réduction à engrenages à bain d’huile.

Transmission latérale à 3 courroies de section grande avec carter latéral de protection des courroies, doté de plusieurs ouvertures de ventilation (pour un refroidissement régulier)

Système de tension facile des courroies latérales de transmission avec la vis prévue.

Il suffit de visser la vis de quelques tours pour tendre les courroies.

Détail du graisseur latéral de transmission, situé en position aisée, accessible par la fenêtre d’ouverture

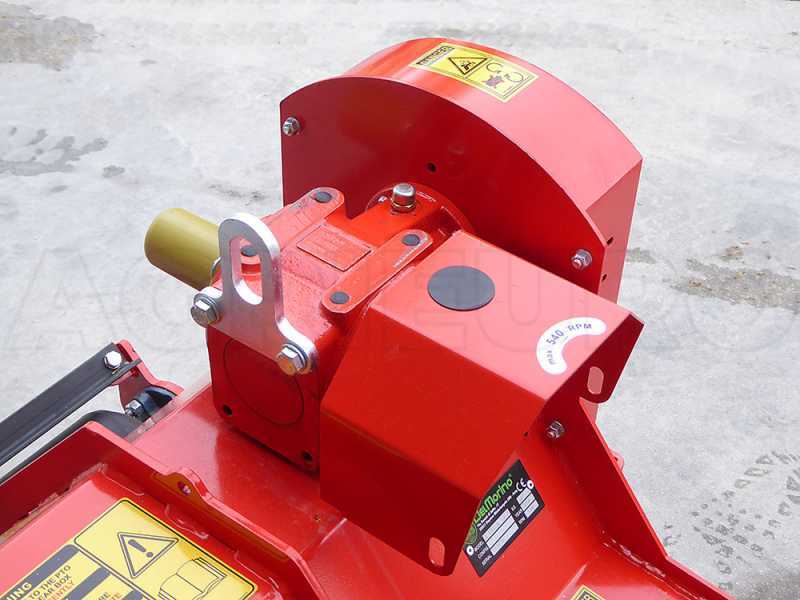

Détail du robuste boîtier de réduction à engrenages à bain d’huile.

Il est doté d’une prise de force supplémentaire postérieur avec rotation inversée.
* utile pour les tracteurs de vieille génération dotés d’une prise de force tournant vers la gauche (qui tourne en sens anti-horaire). Il suffit de dévisser 4 vis et de tourner de 180° le boîtier de réduction en mettant devant cette prise de force supplémentaire à la place de l’autre. Puis revisser les 4 vis du boîtier. Le broyeur est prêt à fonctionner avec les tracteurs à rotation anti-horaire.

La prise de force est la standard, de type 1 3/8" z6 (adéquat pour tous les modèles de production récente): Au cas où on disposerait d’un vieux tracteur, contrôler qu’il ait la même prise de force et un sens de rotation vers la droite

Accessoires de stabilisation - rouleau arrière

Rouleau postérieur d’appui réglable en hauteur fourni de série, muni d’un racle-rouleau.

Patins latéraux d’appui fournis en série

Robuste série de chaînes antérieures de protection réalisées en acier mouluré

Pieds d’appui

Recommandations pour une utilisation correcte - Broyeurs fixes pour tracteur

Afin de garantir un fonctionnement correct, une durée de vie prolongée et des conditions de travail sûres, il est essentiel d’utiliser le broyeur à axe horizontal pour tracteur conformément aux consignes figurant dans le manuel d’utilisation et aux caractéristiques techniques de la machine. Une utilisation non conforme peut entraîner une usure prématurée des composants, une baisse des performances ou des dommages non couverts par la garantie.

Avant de commencer le travail, vérifiez toujours que le tracteur est compatible avec le broyeur, en contrôlant la puissance requise, le type d'attelage et les conditions d'utilisation prévues. Une combinaison adaptée entre le broyeur et le tracteur permet d'obtenir un rendement optimal et d'éviter toute surcharge de la transmission.

N’utilisez le broyeur que sur des surfaces adaptées : la machine est conçue pour le broyage de l’herbe, de la végétation spontanée, des résidus végétaux et des matériaux compatibles avec la catégorie du modèle. Évitez tout contact avec des éléments inadaptés, tels que des pierres, des objets métalliques, du plastique ou d’autres corps étrangers.
Réglez correctement la hauteur de travail : maintenir une distance adéquate par rapport au sol permet de limiter les chocs sur les organes de coupe et de réduire les sollicitations excessives sur la structure de la machine.
Ne travaillez pas en présence d’obstacles cachés ou sur des terrains inadaptés : les fossés, les souches, les racines affleurantes, les pierres instables ou les irrégularités du sol peuvent provoquer des chocs soudains et endommager les organes de coupe ou les éléments de transmission.
N’utilisez pas le broyeur pour des opérations autres que le broyage : la machine ne doit pas être utilisée pour des travaux de terrassement, de nivellement du sol ou pour toute autre application non prévue par le constructeur.
Adaptez toujours la vitesse d’avancement aux conditions de travail : une vitesse excessive peut réduire la qualité du broyage, augmenter les vibrations et soumettre la machine à des contraintes supérieures à celles prévues.
Évitez d’utiliser la machine sur des matériaux trop humides : l’herbe mouillée ou une végétation particulièrement humide peuvent entraîner des accumulations de matière à l’intérieur du broyeur et réduire ainsi l’efficacité du travail.
Ne forcez pas l’avancement du tracteur : si le rotor ralentit, si les vibrations augmentent ou si l’efficacité de coupe diminue, réduisez la vitesse d’avancement et adaptez le travail aux conditions du terrain et de la végétation.
Vérifiez régulièrement l’état des organes de coupe : des couteaux, des marteaux ou d’autres éléments de coupe usés, endommagés ou manquants peuvent compromettre le bon fonctionnement de la machine et augmenter les vibrations pendant l’utilisation.
Effectuez des contrôles périodiques et l’entretien courant : vérifiez le serrage correct des composants, l’état des éléments de transmission ainsi que la propreté générale de la machine afin d’en préserver l’efficacité et la sécurité.

Utilisation de la prise de force :

La prise de force du tracteur doit être utilisée en respectant le régime de rotation indiqué par le fabricant du broyeur. Un régime incorrect peut compromettre le bon fonctionnement de la machine et entraîner une surchauffe, une usure prématurée ou des contraintes excessives sur les composants mécaniques.

Lors de l’attelage et du retrait du broyeur, la prise de force doit toujours être désactivée et le tracteur à l’arrêt. Vérifiez également que l’arbre à cardan est correctement installé et qu’il dispose d’une amplitude de mouvement suffisante pendant le travail.
