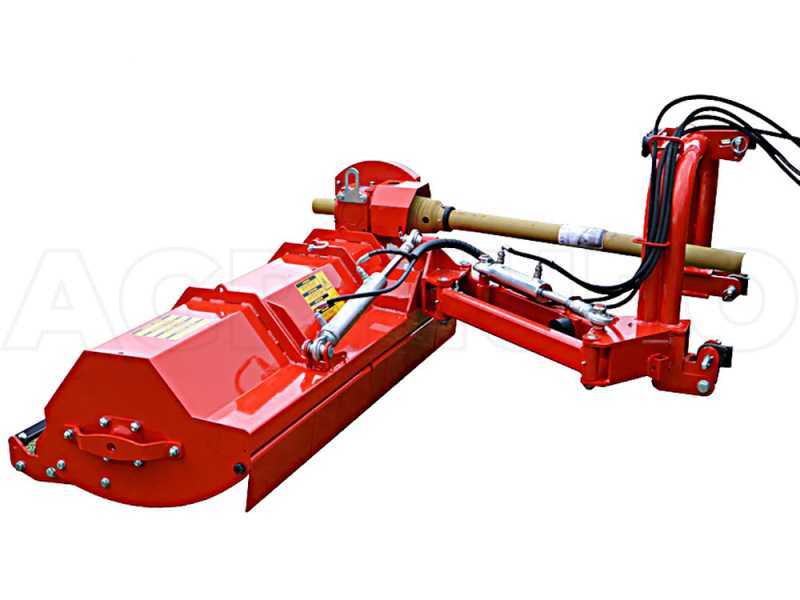

Premium Line Fu Special 112 M - Broyeur d'accotement pour tracteur - Série moyenne-légère

Broyeur d'accotement à bras pour tracteur

Le broyeur d’accotement à bras AgriEuro CE SPECIAL 112 de série moyenne est un appareil entièrement fabriqué en Italie.

Ce modèle représente le niveau le plus élevé de broyeur, en effet le mouvement (complètement hydraulique) est horizontal et vertical.

Il peut effectuer plusieurs fonctions telles que:

Coupe de l’herbe
Broyage de taille
Taille de haies
Idéal pour les travaux municipaux, fossés, talus et terrains inclinés en tout genre

Le déplacement latéral hydraulique se fait à l’aide de 2 pistons. Transmission latérale à 3 courroies.

DONNEES TECHNIQUES (en résumé):

Largeur de travail effective: 106 cm
Largeur hors-tout (avec patins latéraux): 112 cm
Poids: 266 kg

EN EQUIPEMENT (en résumé):

Attache universelle à 3 points
Equilibrage électronique du rotor
Robuste réducteur à engrenages à bain d’huile avec roue libre intégrée
Groupe réducteur réversible (pour association avec tracteurs ancienne génération de rotation vers la gauche)
Transmission à 3 courroies ventilées avec tendeur à vis
Exécution avec marteaux dentés en acier avec boulons M20
Lames contre-couteau
Rouleau postérieur réglable de gros diamètre
arbre à cardan
Protections conformes à la norme CE

Premium Line Fu Special 112 M - Broyeur d'accotement pour tracteur - Série moyenne-légère

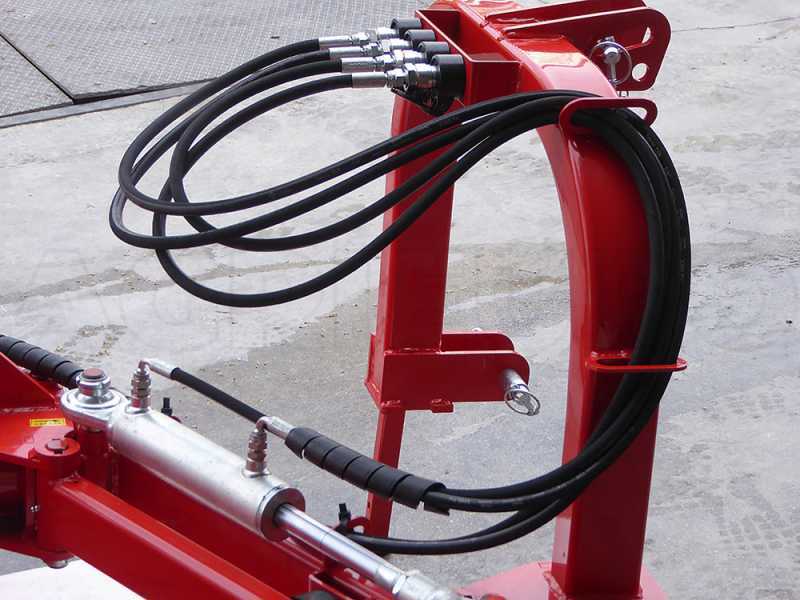

Déport latéral et vertical hydraulique

Le déplacement vertical et latéral hydraulique est commandé par 2 pistons. Muni de 4 tubes avec attache rapide qui doivent être reliés aux attaches hydrauliques présentes sur le tracteur.

Il s’agit d’un système de déplacement très robuste. Il est structuré sur bras désarticulés.

Détail de la valve de blocage du piston hydraulique, elle assure un maintien correct de la position du broyeur avec le tracteur en mouvement.

Le broyeur peut travailler jusqu’à 90 degrés à la verticale vers le haut et de -45 degrés en direction du bas.

Outils de coupe à marteaux dentés

Nombre de marteaux dentés montés de série: 16

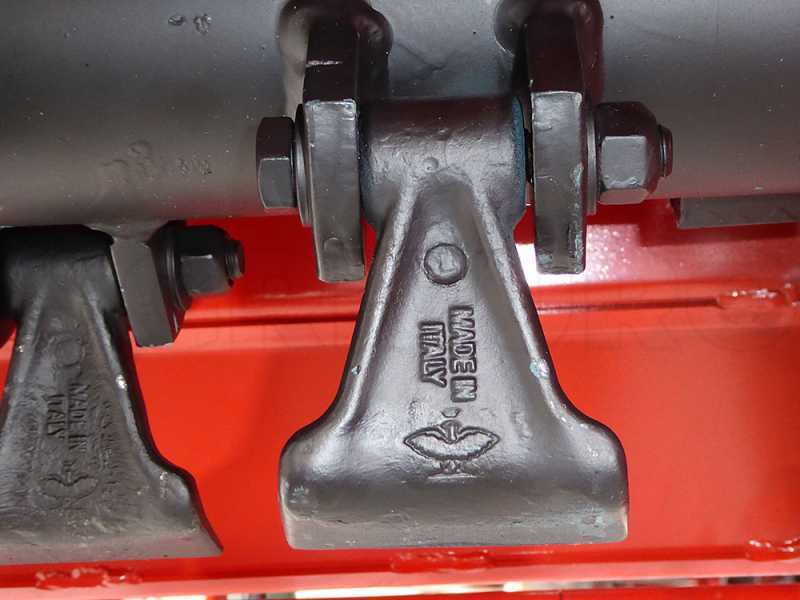

Détail d’un des marteaux (masses), montés sur de robustes supports soudés au rotor

Détail du support latéral avec roulement de fixation interne du rotor à couteaux.

Détail de la plaque d’ancrage externe du rotor, avec cavité centrale avec graisseur

Broyeur série moyen-léger, adapté aux travaux limités et non intensifs.

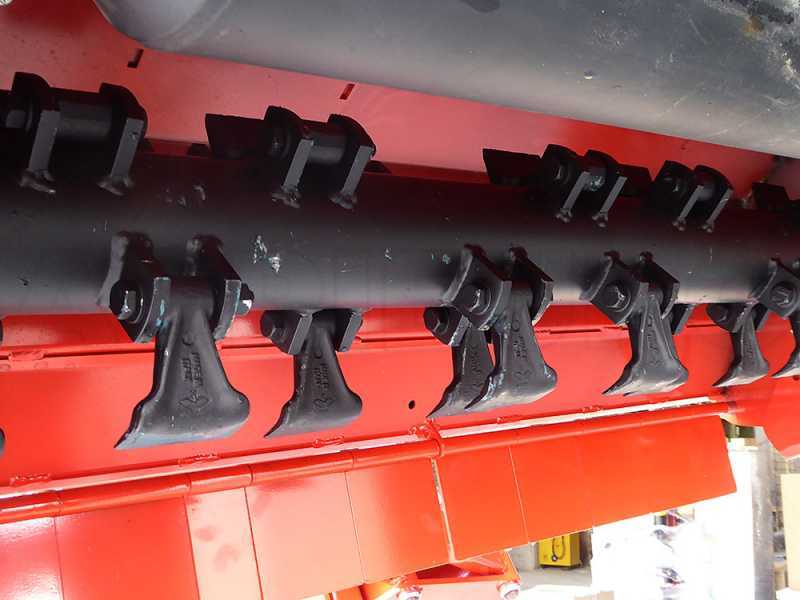

Rotor, supports marteaux, roulements latéraux

Broie finement herbe et sarments, avec roulement simultané de l’herbe.

Grâce au nombre élevé de tours-minute du rotor et au nombre élevé de bêches (bêches), réduit l’effet ondulé du manteau herbeux et accomplit une action de broyage précise.

Grâce aux bêches très affilées on obtient une coupe excellente sur jardins, gazons et jardins publics.

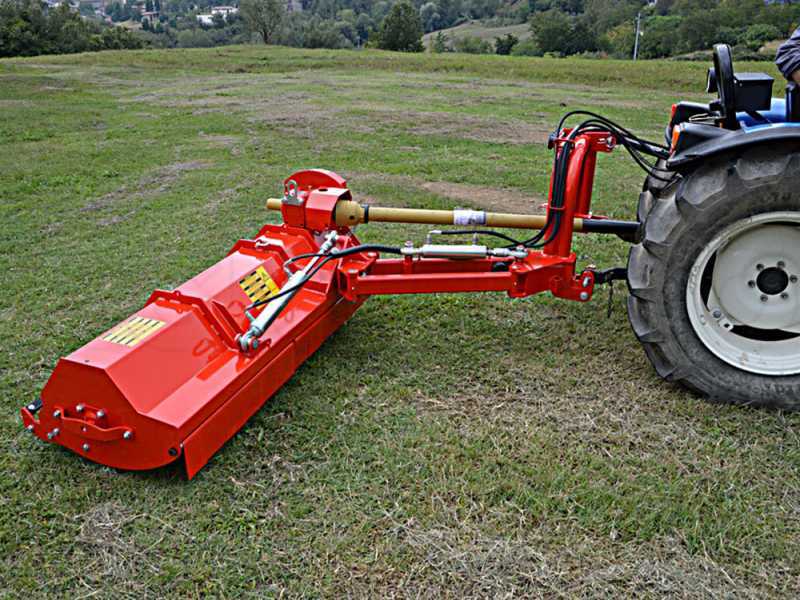

Le broyeur s’ applique à l’attache 3 points à l’arrière du tracteur.

Transmission latérale par courroies et boîtier réducteur à engrenages

Boîtier de réduction à engrenages à bain d’huile.

Transmission latérale à 3 courroies de section grande avec carter latéral de protection des courroies, doté de plusieurs ouvertures de ventilation (pour un refroidissement régulier)

Système de tension facile des courroies latérales de transmission avec la vis prévue.

Il suffit de visser la vis de quelques tours pour tendre les courroies.

Détail du graisseur latéral de transmission, situé en position aisée, accessible par la fenêtre d’ouverture

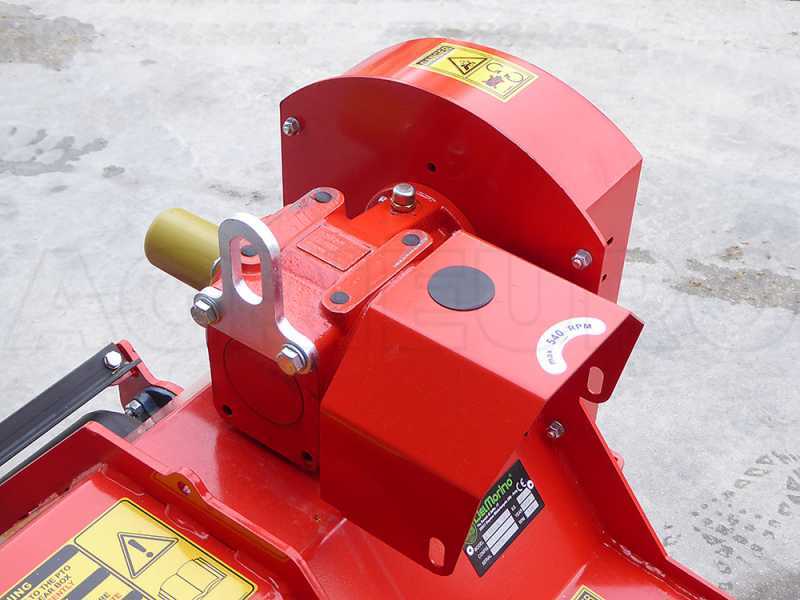

Détail du robuste boîtier de réduction à engrenages à bain d’huile.

Il est doté d’une prise de force supplémentaire postérieur avec rotation inversée.
* utile pour les tracteurs de vieille génération dotés d’une prise de force tournant vers la gauche (qui tourne en sens anti-horaire). Il suffit de dévisser 4 vis et de tourner de 180° le boîtier de réduction en mettant devant cette prise de force supplémentaire à la place de l’autre. Puis revisser les 4 vis du boîtier. Le broyeur est prêt à fonctionner avec les tracteurs à rotation anti-horaire.

La prise de force est la standard, de type 1 3/8" z6 (adéquat pour tous les modèles de production récente) : Au cas où on disposerait d’un vieux tracteur, contrôler qu’il ait la même prise de force et un sens de rotation vers la droite
