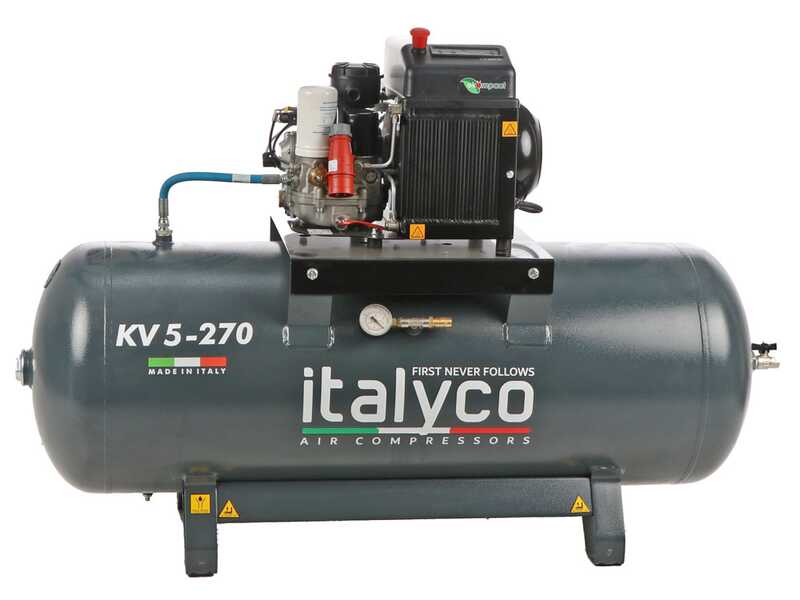

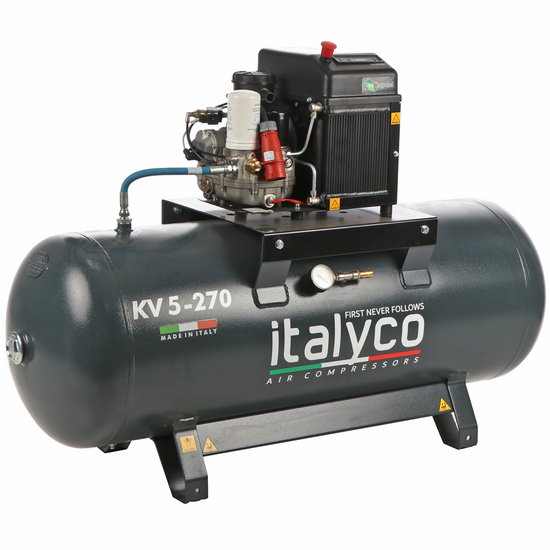

Italyco KV 5/270 - Compresseur rotatif à vis - Pression max 10 bar

Le compresseur à vis Italyco KV 5/270 est un excellent produit pour les professionnels et les entreprises qui recherchent des solutions de compression d'air de haute qualité.

Ce modèle se distingue par ses performances exceptionnelles. Il offre une grande efficacité et une réduction significative du bruit, en restant en dessous de 69 dB(A), un paramètre essentiel pour les environnements de travail où la tranquillité et le calme sont primordiaux.

Doté de la capacité de fournir un flux d’air comprimé constant et exempt d'impuretés, ce compresseur est indispensable dans les domaines où la pureté de l'air est critique.

Sa conception à l’avant-garde lui permet de s'adapter à une large gamme d'applications industrielles, en fournissant un air de qualité supérieure, essentiel pour les processus qui nécessitent des conditions absolument pures.

Son design innovant garantit un fonctionnement efficace et fiable. Grâce à un mécanisme d'aspiration et de compression optimisé, fruit d'une conception méticuleuse du rotor, le compresseur assure une augmentation progressive de la pression.

Ce processus permet la fourniture continue d'un air comprimé d'excellente qualité, répondant aux exigences des normes industrielles les plus strictes.

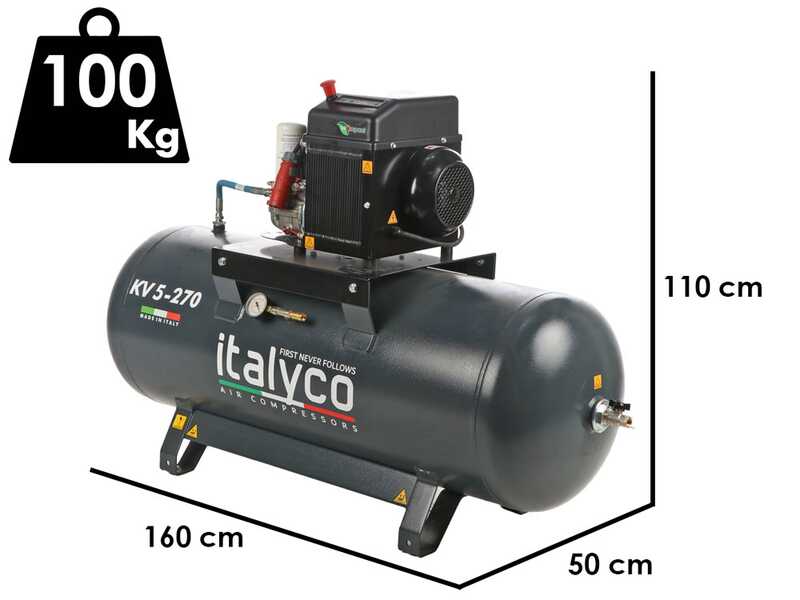

Avec un réservoir de 270 litres et une capacité de production de 360 litres d'air par minute, le KV 5/270 offre une puissance de 3,5 kW et atteint une pression maximale de 10 bars, ce qui le rend idéal pour les applications industrielles lourdes où la continuité opérationnelle est essentielle.

Ce compresseur se caractérise également par sa polyvalence et sa facilité d'entretien, des caractéristiques qui facilitent son intégration dans divers environnements de travail, y compris les ateliers de mécanique et les industries hétérogènes.

Conçu pour un fonctionnement ininterrompu, il réduit le besoin de pauses de refroidissement et, grâce à sa conception intuitive, simplifie les opérations de maintenance, permettant un entretien rapide et efficace.

Les compresseurs à vis sont particulièrement indiqués pour les secteurs qui nécessitent un débit d'air plus important et pour des temps d'utilisation prolongés. Contrairement aux compresseurs à piston, ces modèles ne nécessitent pas de temps de repos, mais seulement d’une phase initiale au cours de laquelle le compresseur doit atteindre une température adéquate pour pouvoir exprimer au maximum la pression et le débit.

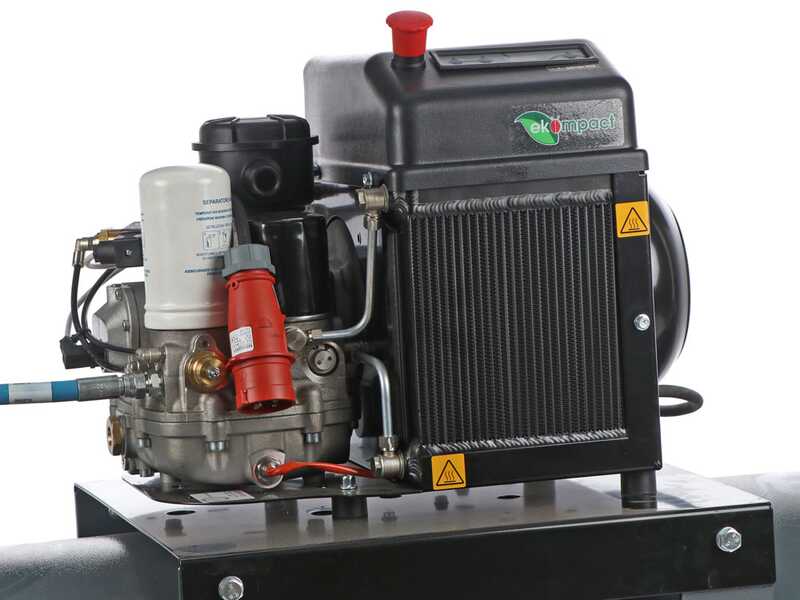

Le nouveau groupe à vis de la gamme garantit une efficacité et une fiabilité élevées. Ces modèles sont dotés d'un groupe de compression à un étage refroidi par injection de fluide, conçu pour une plus grande accessibilité lors de la maintenance. Les composants sujets à l'usure ont été réduits pour permettre d’effectuer un entretien en autonomie totale et éviter des interventions qui pourraient endommager inutilement la machine.

Le groupe vis et le moteur électrique sont fixés sur une base anti-vibration qui a tendance à éliminer la transmission des vibrations à la structure du compresseur, diminuant ainsi considérablement le bruit et le stress mécanique sur les pièces fixes de la machine.

Niveau de nuisance sonore : 69 dB

Le compresseur a un moteur électrique triphasé. Le moteur à induction est caractérisé par une très longue durée de vie (en effet, il est presque éternel) et un faible besoin d'entretien.

Ce moteur est sans balais, le principal composant sujet à l'usure dans les moteurs électriques. C'est justement l'absence de ces balais qui confère au moteur sa longévité proverbiale. Il est considéré comme le meilleur pour la fiabilité, le silence, la durée, l'efficacité énergétique et l’entretien.

Le compresseur est relié au groupe de pompage par un motoréducteur

• Type : Électrique triphasé
• Tension : 400 V
• Puissance : 4,7 CV
• Fréquence : 50 Hz

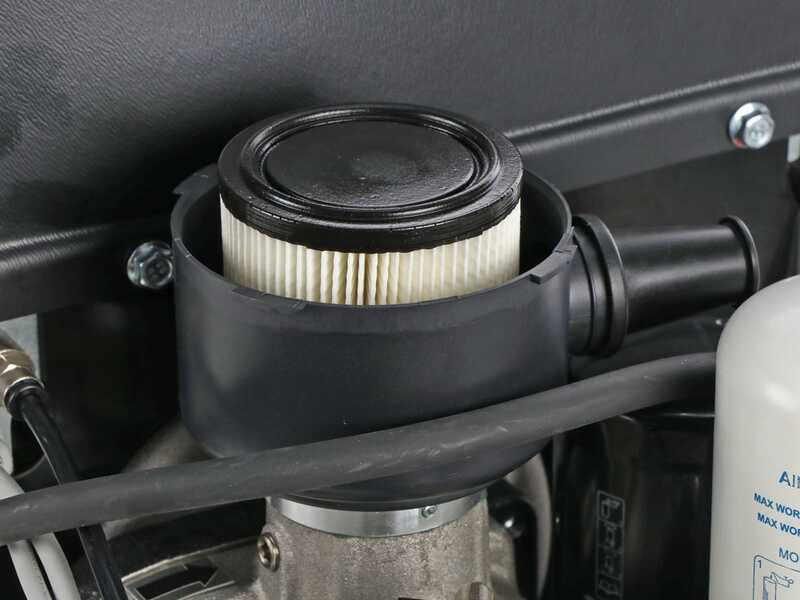

Détail du filtre à air

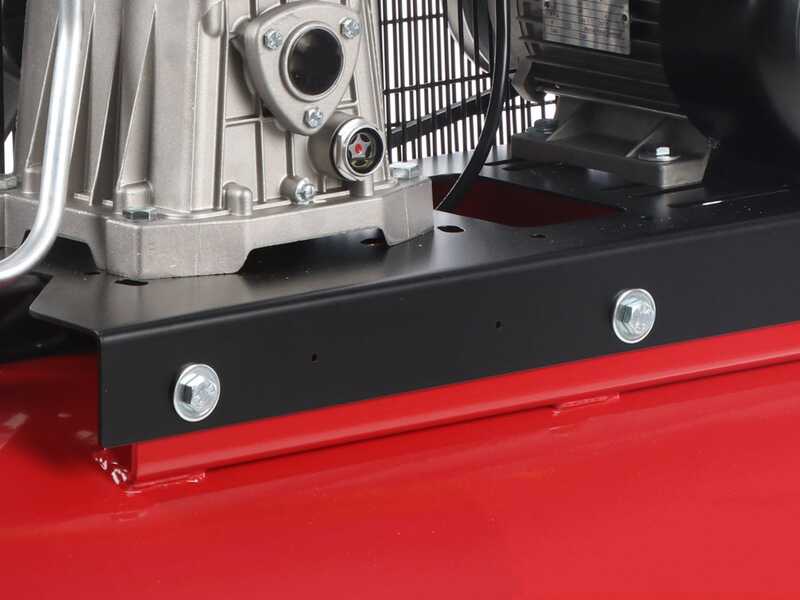

• Une plus grande résistance dans le temps : l'assemblage mécanique avec des boulons évite le risque de microfissures ou d'affaissements qui peuvent se produire dans les soudures sous l'effet des vibrations ou des pressions élevées.
• Une maintenance plus simple : le raccord peut être démonté rapidement, ce qui facilite les opérations de contrôle, de nettoyage ou de remplacement des composants.
• Une stabilité améliorée : l'assemblage boulonné assure un couplage plus solide et durable, particulièrement utile dans les compresseurs utilisés de manière intensive.

Les commandes du compresseur sont simples et intuitives :

- Raccord de sortie

- Interrupteur principal

- Interrupteur d'urgence

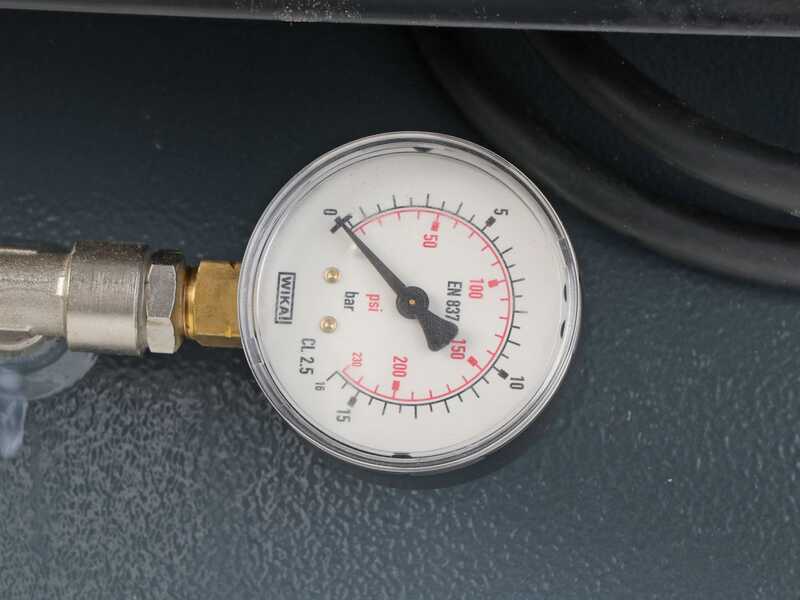

- Manomètre de pression

- Régulateur de pression

Parmi les autres caractéristiques du moteur, nous trouvons :

Valve de sortie

Réservoir 270 litres

Tableau des commandes

Contrôle de l'huile.

Point de levage.

Recommandations d'utilisation

Afin de garantir une durée de vie optimale et le bon fonctionnement de la machine, il est indispensable de respecter scrupuleusement les consignes suivantes. Le non-respect de ces consignes constitue une utilisation inappropriée susceptible d’entraîner de graves dommages au produit (ces dommages n’étant pas couverts par la garantie).

• Entretien du réservoir et purge des condensats : La vapeur d’eau contenue dans le flux d’air aspiré se condense pendant le processus de compression et forme des condensats au fond du réservoir. Purgez les condensats à la fin de chaque utilisation en ouvrant avec précaution la soupape de purge située dans la partie inférieure du réservoir afin d’éviter toute évacuation brusque. Le non-respect de cette procédure d’entretien favorise la corrosion dans le réservoir. De plus, une accumulation des condensats réduit le volume d’air utile et peut entraîner des cycles de redémarrage plus fréquents ainsi que le passage d’impuretés vers les outils raccordés, avec un risque d’usure prématurée de tout le système.
• Compatibilité des rallonges : veuillez éviter d'utiliser des rallonges inadaptées. Compte tenu de la puissance élevée du moteur, il est indispensable de garantir une alimentation électrique stable. Un câblage sous-dimensionné provoque des chutes de tension qui empêchent le moteur électrique d’atteindre son régime de fonctionnement normal, entraînant une surchauffe anormale et des dommages permanents aux composants électriques. Utilisez exclusivement des câbles d’une section minimale de 2,5 mm². Cette section est nécessaire pour supporter une intensité du courant élevée, notamment lors de la phase de démarrage.

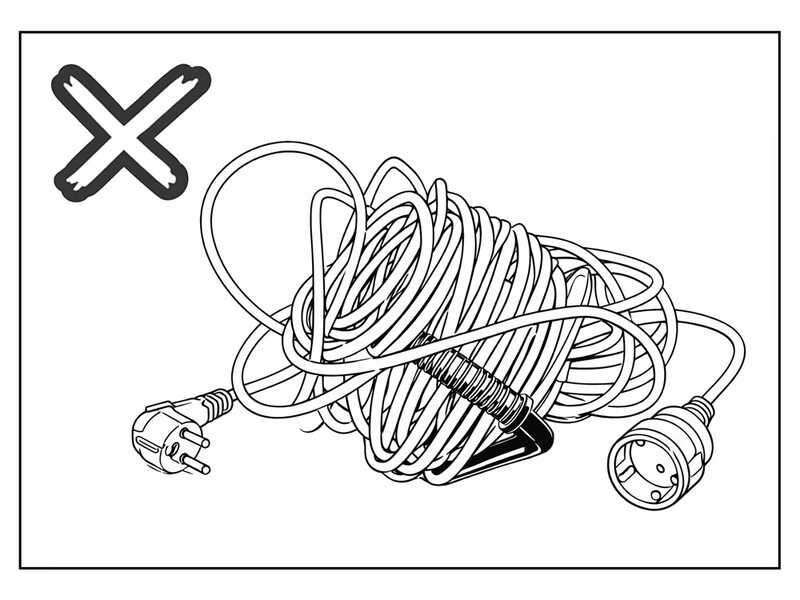

Déroulez complètement la rallonge avant toute utilisation. N’utilisez jamais la machine lorsque le câble d’alimentation est partiellement enroulé ou forme des boucles. Une accumulation de chaleur peut provoquer une surchauffe du câble, détériorer son isolation et présenter un risque d’incendie ou de détérioration des composants électriques.

• Emplacement d’utilisation : le compresseur doit être installé exclusivement dans un environnement sec et correctement protégé des intempéries, de l’humidité et des éventuelles projections d’eau. Il est nécessaire d’assurer une ventilation adéquate en maintenant un espace libre d’au moins 50 cm entre la machine et tout mur ou obstacle, afin de permettre une bonne circulation d’air et une dissipation efficace de la chaleur. L’air ambiant doit également être aussi propre que possible et exempt de concentrations importantes de poussières, de fumées, de vapeurs chimiques ou de gaz inflammables. Le non-respect de ces prescriptions expose le produit aux risques suivants :

1. Surchauffe critique : une ventilation insuffisante ou une installation dans un espace exigu compromet le refroidissement du moteur et du groupe de pompage, ce qui peut réduire leur durée de vie.
2. Risques pour la sécurité : la présence de substances volatiles ou inflammables peut compromettre la sécurité de fonctionnement de la machine et présenter un danger pour l’opérateur.

• Obstruction des systèmes de refroidissement et de ventilation : pendant le fonctionnement de la machine, il est nécessaire de ne jamais recouvrir le compresseur avec des bâches, des cartons ou des protections improvisées, car ceux-ci empêchent la circulation de l’air nécessaire au refroidissement des composants internes. L’obstruction des fentes de ventilation entraîne une augmentation rapide de la température de fonctionnement, avec un risque de dommages irréversibles au moteur et aux composants du groupe de pompage. Si une housse de protection est utilisée pendant les périodes d’inactivité, elle doit être entièrement retirée avant toute mise en marche afin de garantir le bon fonctionnement du système de refroidissement et d’éviter tout risque de surchauffe.
• Alimentation électrique et conformité des raccordements : le compresseur doit être raccordé exclusivement à une prise électrique adaptée à la puissance nominale du moteur. Évitez d’utiliser des prises ou des raccordements électriques inadaptés. Le non-respect de ces prescriptions peut entraîner une tension d’alimentation insuffisante et compromettre la phase de démarrage, provoquant des difficultés de mise en marche, des sollicitations anormales du moteur et le déclenchement intempestif des dispositifs de protection électrique (disjoncteurs magnétothermiques ou différentiels).
• Procédure de mise hors service et gestion de la pression résiduelle : il est recommandé de ne pas laisser le réservoir sous pression pendant les périodes d’inutilisation. Après avoir arrêté la machine (position OFF), purgez la pression résiduelle et ouvrez la soupape de purge afin de laisser le réservoir dépressurisé et de favoriser l’évacuation de l’humidité présente à l’intérieur. Cette procédure contribue à limiter la formation de condensation et à préserver les composants pneumatiques, favorisant ainsi la fiabilité et la durée de vie du système.
• Contrôle du niveau d’huile : avant chaque utilisation, vérifiez le niveau d’huile du groupe de pompage. Le niveau doit se situer dans la plage indiquée par le voyant de niveau ou la jauge, le cas échéant. N’utilisez pas le compresseur si le niveau d’huile est insuffisant ou excessif, ni si l’huile est contaminée. Un niveau insuffisant peut entraîner une surchauffe, une usure accélérée, le grippage du groupe de pompage et des dommages non couverts par la garantie. Un niveau excessif peut provoquer des fuites, des débordements et le passage d’huile dans le circuit d’air comprimé.

Position de fonctionnement : utilisez le compresseur exclusivement en position verticale, sur une surface plane et stable. L’utilisation sur une surface inclinée peut compromettre la lubrification correcte du groupe de pompage.
