Description

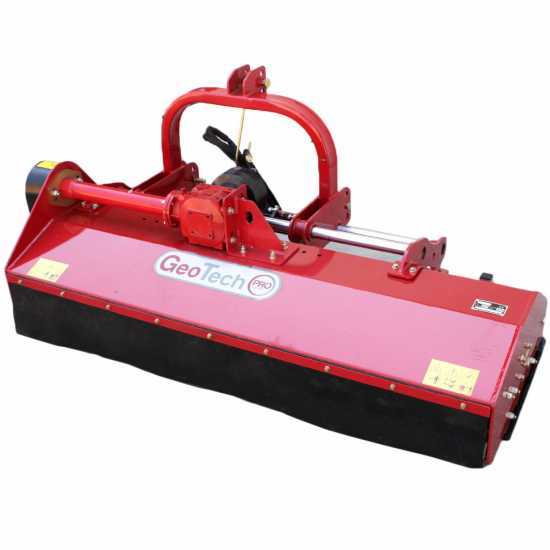

Broyeur sur tracteur GeoTech Pro modèle HFM 205-H

Le broyeur sur tracteuravec déport hydraulique, série HFM-H a une structure médio-lourde.

Il s'adapte au broyage de sarments légers, herbe et petits arbustes, sur gazons, sous-bois, jardins fruitiers et terrains incultes.

Broyeur de série médio-lourde conçu pour des travaux de type semi-professionnel.

Broyeur pour petits tracteurs avec puissance de max. 80 cv.

Il est équipé de déport latéral hydraulique, 4 courroies de transmission et rouleau arrière.

DONNÉES TECHNIQUES :

Largeur réelle de travail : 202 cm
Largeur hors-tout (avec patins latéraux montés): 219 cm
Poids : 450 kg
Attelage à 3 points de 1° catégorie
Transmission à 4 courroies
Dispositif de roue libre

ÉQUIPEMENT DE SÉRIE :

fonctionnant à marteaux
rouleau stabilisateur arrière
patins réglables
arbre à cardan

Attention : la machine est expédiée prête l’emploi. Monter toutes les parties, procéder au contrôle de serrage des boulons.
Avant de la mettre en route lire attentivement le manuel d’instruction.

GeoTech Pro HFM 205-H - Broyeur sur tracteur - Déport hydraulique

Outils de coupe à marteaux

Nr. marteaux montés de série: 32

Ces marteaux sont montés sur un robuste boulon en acier trempé de 16 mm de diamètre (longueur 90 mm).

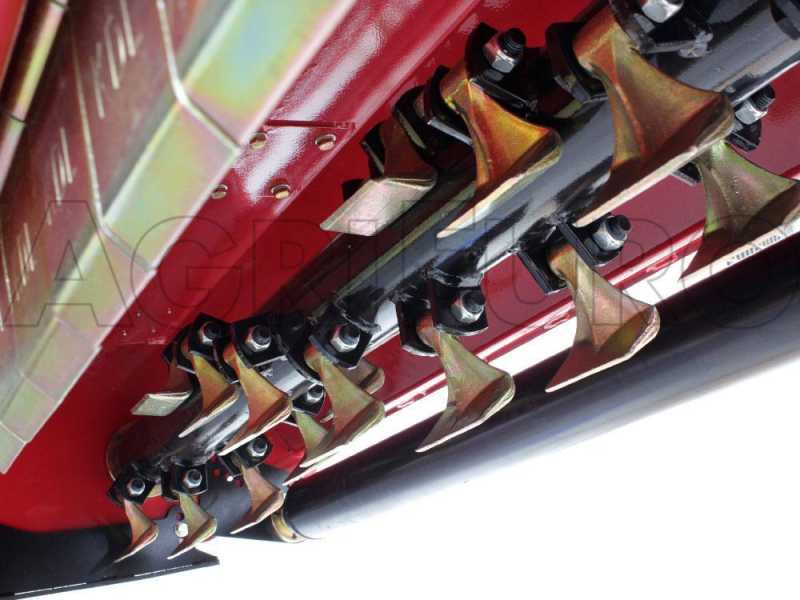

Premier plan des marteaux de coupe, montés sur rouleau tournant.

Broie finement herbes et sarments, avec successif roulage du manteau herbeux. Grâce au rotor à haut régime et aux nombreux marteaux, l'effet de vague du manteau herbeux en broyant le tout très finement.

Dettaglio della double rangée de contre-lames sous-coque.

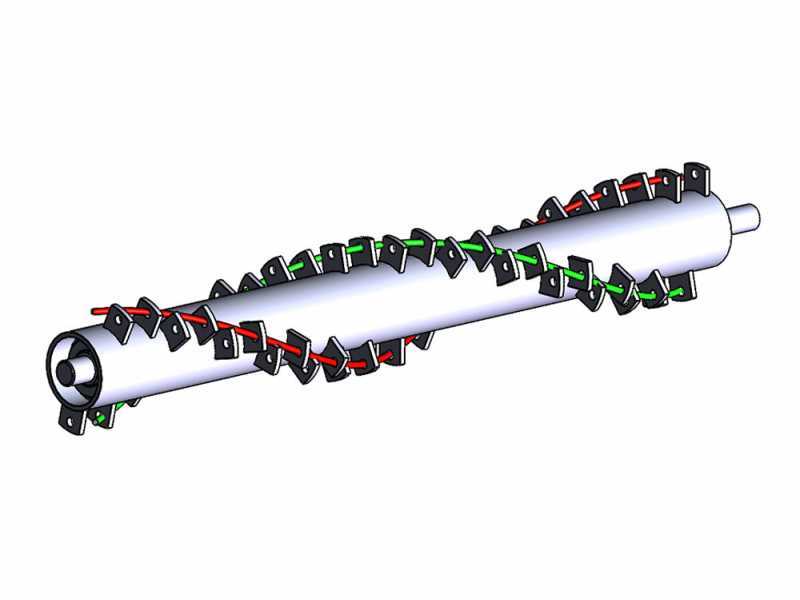

Image figurative du rotor à double spirale

Transmission latérale à courroies et groupe réducteur à engrenages

Boîte d’engrenages en bain d’huile. La carrosserie est réalisée par moulage, tandis que les engrenages internes sont en acier trempé. Doté de rallonge lubrifiée.

Cet appareil est doté d'un dispositif à roue libre intégré dans la boîte à engrenages; cela assure une longue durée de vie à toutes les parties en mouvement de la machine, en évitant le contrecoup qu'il pourrait y avoir en passant du mouvement (540 tours/min) à 0 tours/min et permet au rotor de tourner librement jusqu'à l'arrêt total.

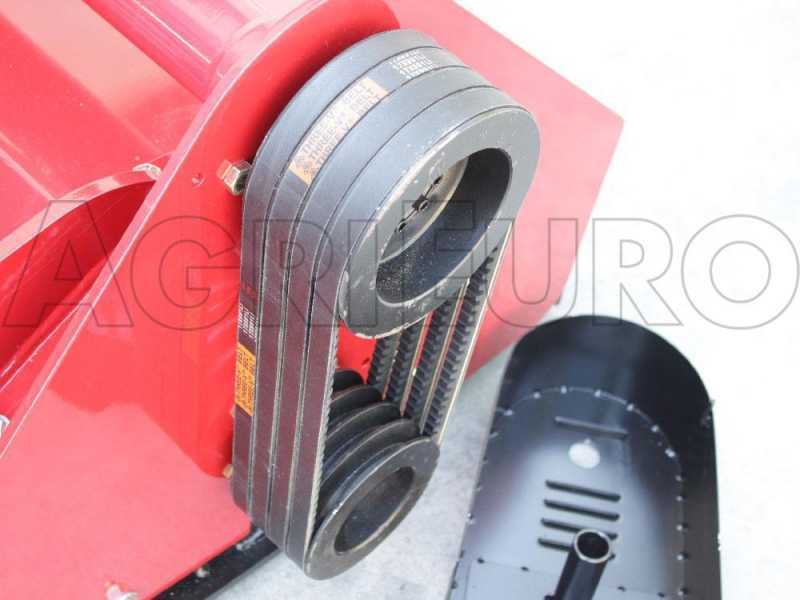

Transmission latérale à 4 courroies (la plupart des broyeurs sur tracteur pour cette catégorie de poids sont dotés de transmission à 3 courroies)

Détail du carter de protection courroies latérales.

Détail du graisseur latéral côté transmission, en position facilité, accessible par la petite ouverture prévue à cet effet.

La boîte à engrenage de cette machine ne peut pas contenir plus de 1l d'huile.

Lire attentivement le manuel d'utilisation avant toute utilisation de la machine.

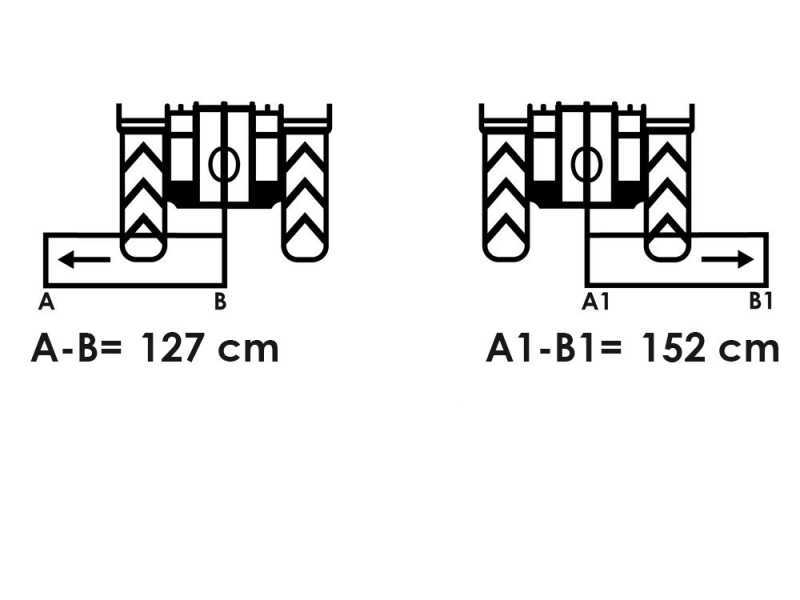

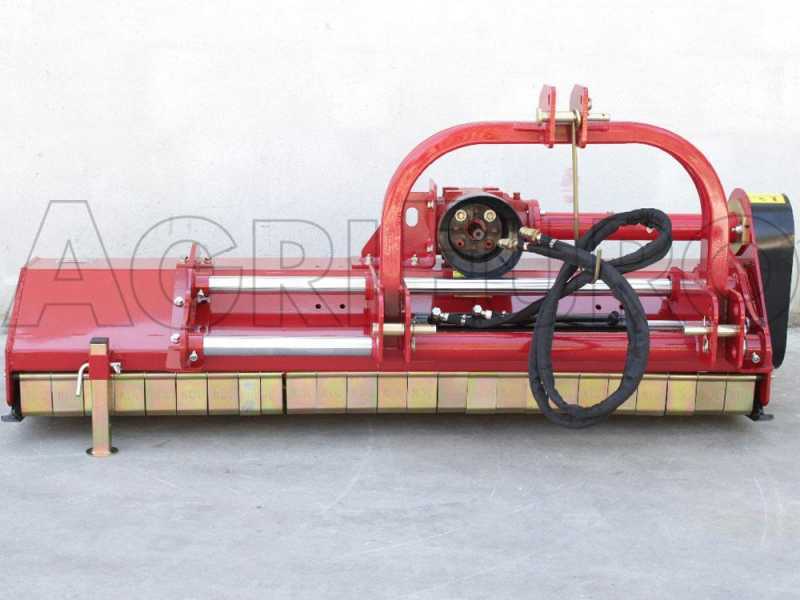

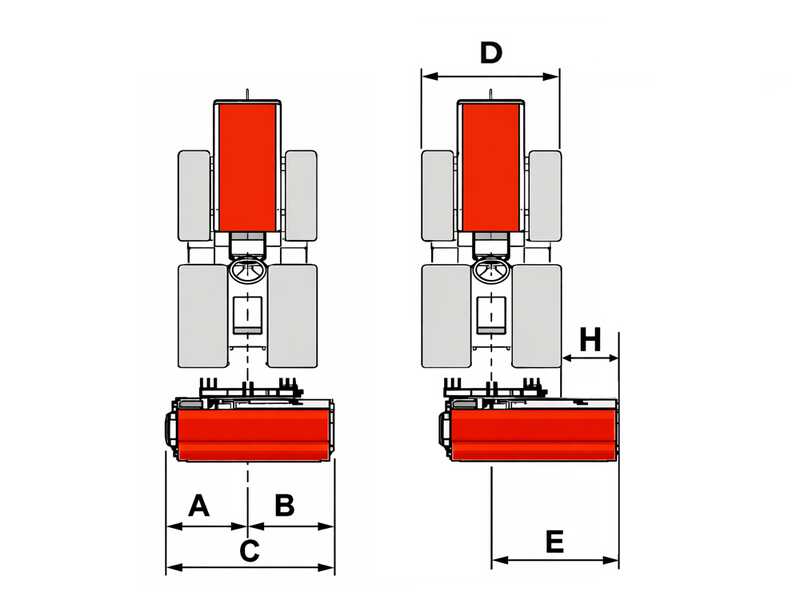

Déport latéral hydraulique et attelage à 3 points

Le broyeur est équipé de déport hydraulique.

L'attelage à 3 points coulisse sur un robuste tube en acier qui suit toute la largeur de ce broyeur.

Détail du piston qui commande le déport hydraulique de ce broyeur.

Détail des orifices de déplacement en ABS autolubrifiant.

Prise de force standard universelle ( 1 3/8" Z6 )

Les attaches sont universelles et compatibles avec tous les tracteurs présents sur le marché.

Robuste attelage à 3 points de 1ère catégorie.

Rotor et coussinets

Détail du support latéral avec coussinet de fixation interne du rotor à marteaux.

Détail de la fixation externe du rotor, avec cavité centrale avec graisseur.

Grâce aux marteaux on obtient une bonne coupe dans les jardins, gazons et aires urbaines. Le broyeur s'accroche à l'arrière sur l'attelage 3 points du tracteur.

Accessoires de stabilisation - rouleau arrière et patins latéraux

Rouleau arrière stabilisateur réglable en hauteur fourni de série.

Détail du racleur.

Détail du coussinet de fixation du rouleau..

Détail du soutien du rouleau, avec orifices pour le réglage en hauteur. Réglable en hauteur sur 5 positions différentes.

Patins latéraux d'appui de série, peuvent également être réglés.

Protections antérieures robustes réalisées en acier moulé.

Pied d'appui pour le rangement.

Le broyeur est équipé de pare-pierres en caoutchouc.
