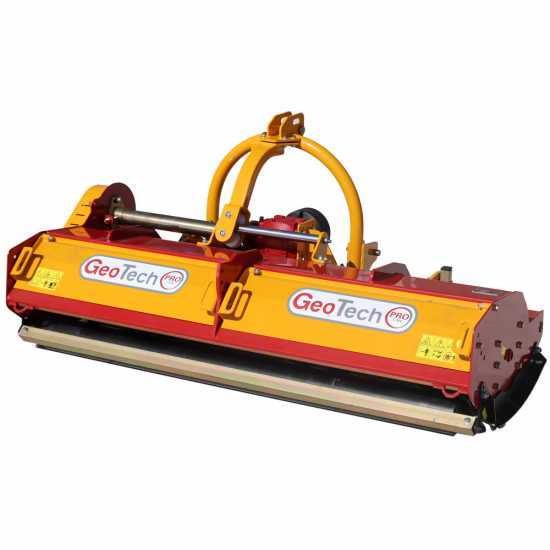

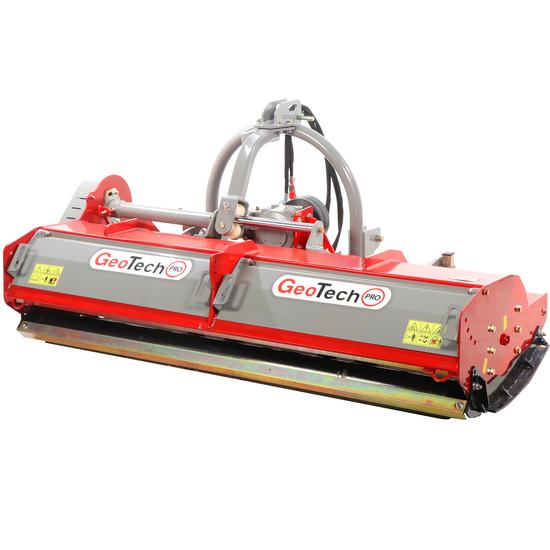

GeoTech Pro ESFM 220H - Broyeur à sarments - Série médium-lourde - À déport hydraulique

Le broyeur sur tracteur avec déport hydraulique, à axe horizontal série ESFM 220H est un instrument pensé pour le broyage de sarments légers, d'herbe et de petits arbustes, sur gazons, sous-bois, jardins fruitiers et terrains incultes.

Son utilisation est simplifiée par le déplacement hydraulique horizontal qui permet au broyeur de travailler hors axe et d'arriver dans plusieurs endroits sans effort.

La série ESFM possède également un capot à double ouverture pour l'entretien de la machine.

Broyeur de série médium-lourde conçu pour des travaux de type semi-professionnel.

Il est équipé de déport latéral hydraulique, de 4 courroies de transmission et de rouleau arrière.

DONNÉES TECHNIQUES :

• Largeur réelle de travail : 215 cm
• Largeur hors-tout (avec patins latéraux montés) : 240 cm
• Poids : 549 kg
• Conseillé pour les tracteurs : de 60 à 70 CV
• Attelage à 3 points de 1°/2° catégorie
• Transmission à 4 courroies
• Dispositif de roue libre

ÉQUIPEMENT DE SÉRIE :

• fonctionnant à marteaux
• rouleau stabilisateur arrière réglable
• patins réglables
• arbre à cardan

Attention : la machine est expédiée prête à l'emploi.

Monter toutes les parties, procéder au contrôle de serrage des boulons.
Avant de la mettre en route, lire attentivement le manuel d’instruction.

QUOI QU'IL EN SOIT, TOUJOURS VÉRIFIER LA PRÉSENCE ET LE NIVEAU D'HUILE AVANT CHAQUE UTILISATION

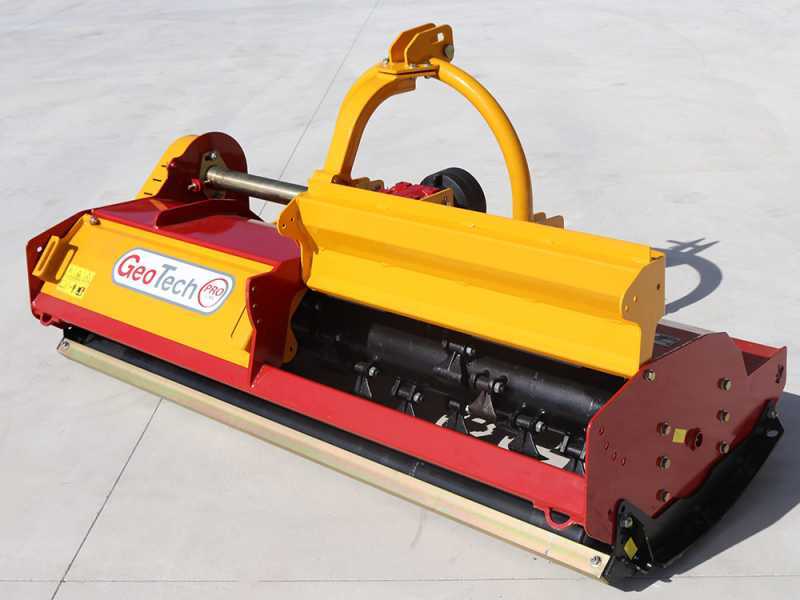

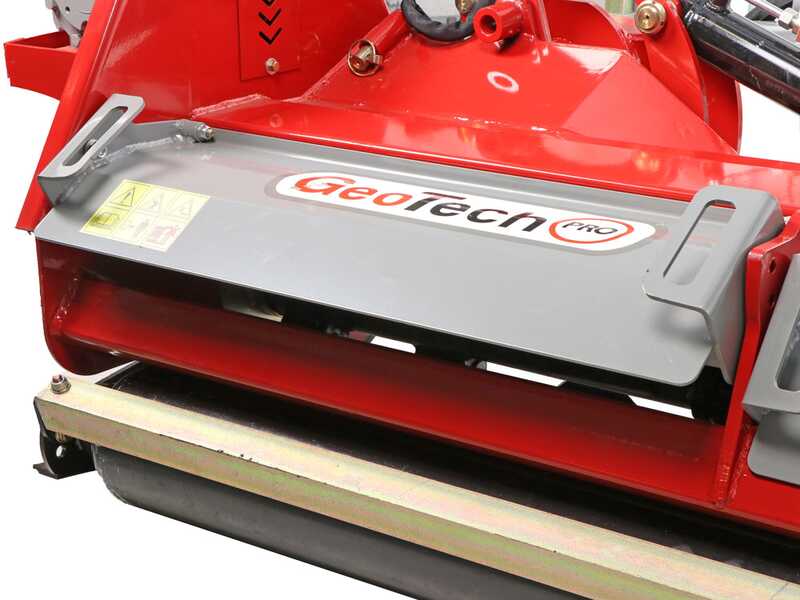

La particularité qui distingue ce broyeur d'herbe est sa double ouverture arrière réglable.

Cela permet non seulement d'ajuster l'espace de déchargement arrière au moyen de simples vis, mais simplifie également l'activité d'entretien, permettant d'agir dans des zones spécifiques de la machine.

Les portes peuvent être ouvertes individuellement ou simultanément en utilisant semplement les boulons.

Nr. marteaux montés de série: 36

Ces marteaux sont montés sur un robuste boulon en acier trempé de 16 mm de diamètre.

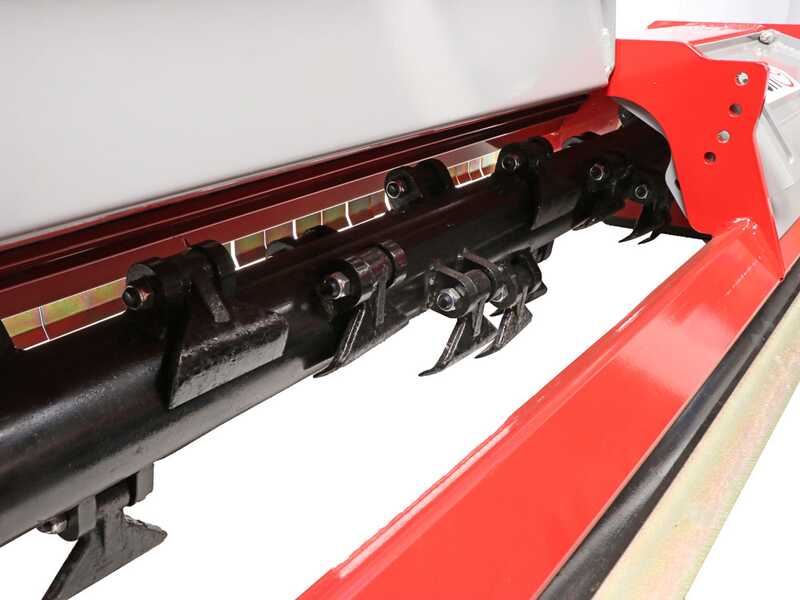

Premier plan des marteaux de coupe, montés sur rouleau tournant.

Broie finement herbes et sarments, avec successif roulage du manteau herbeux. Grâce au rotor à haut régime et aux nombreux marteaux, l'effet de vague du manteau herbeux est réduit en broyant le tout très finement.

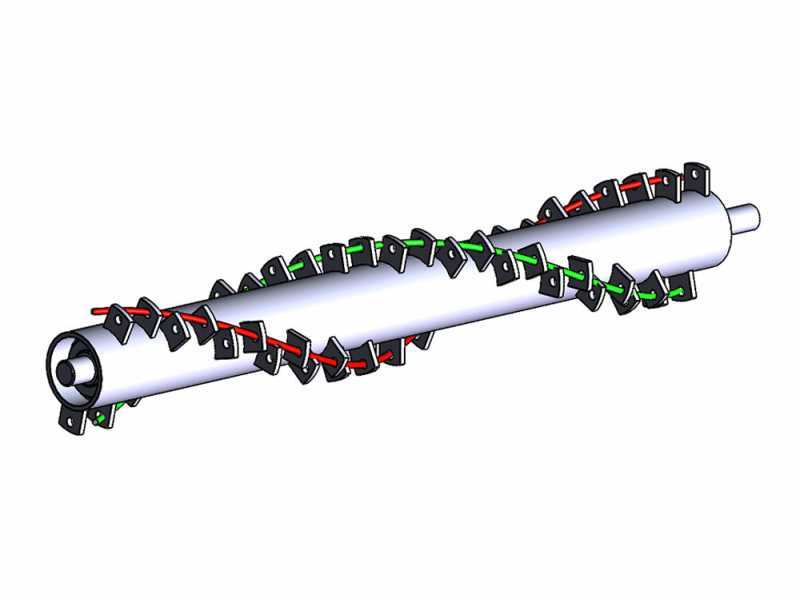

Image figurative du rotor à double spirale

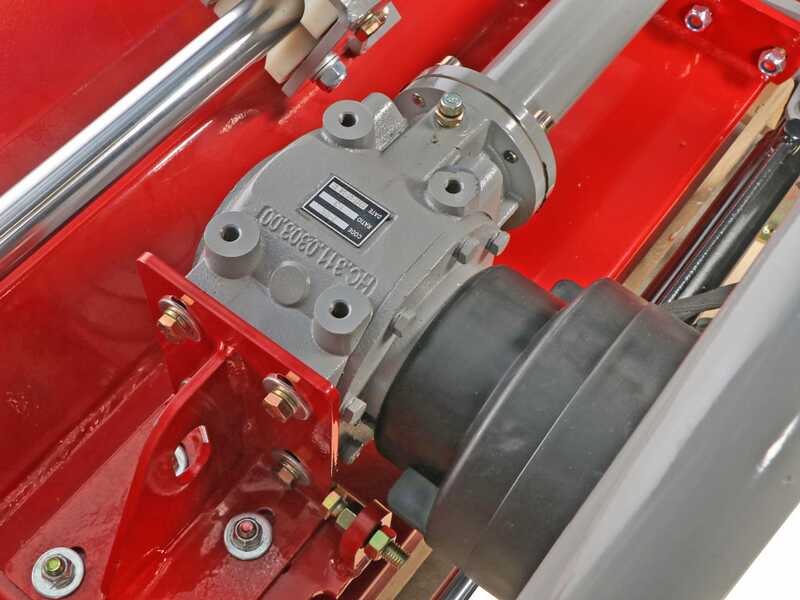

Boîte d’engrenages en bain d’huile. La carrosserie est réalisée en fonte, tandis que les engrenages internes sont en acier trempé.

Cet appareil est doté d'un dispositif à roue libre intégré dans la boîte à engrenages; cela assure une longue durée de vie à toutes les parties en mouvement de la machine, en évitant le contrecoup qu'il pourrait y avoir en passant du mouvement (540 tours/min) à 0 tours/min et permet au rotor de tourner librement jusqu'à l'arrêt total.

Doté de rallonge lubrifiée.

Transmission latérale à 4 courroies (la plupart des broyeurs sur tracteur pour cette catégorie de poids sont dotés de transmission à 3 courroies)

Détail du carter de protection courroies latérales.

Détail du graisseur latéral côté transmission.

La boîte à engrenage de cette machine ne peut pas contenir plus de 1l d'huile.

Lire attentivement le manuel d'utilisation avant toute utilisation de la machine.

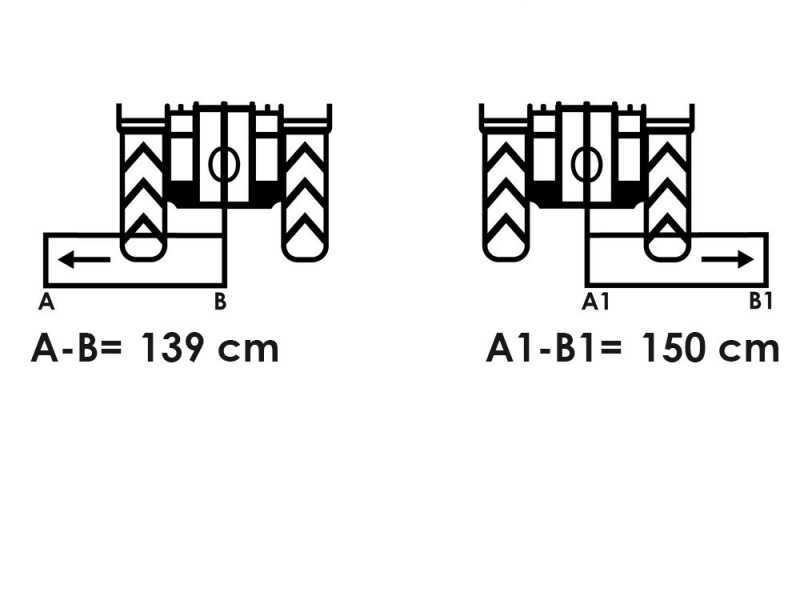

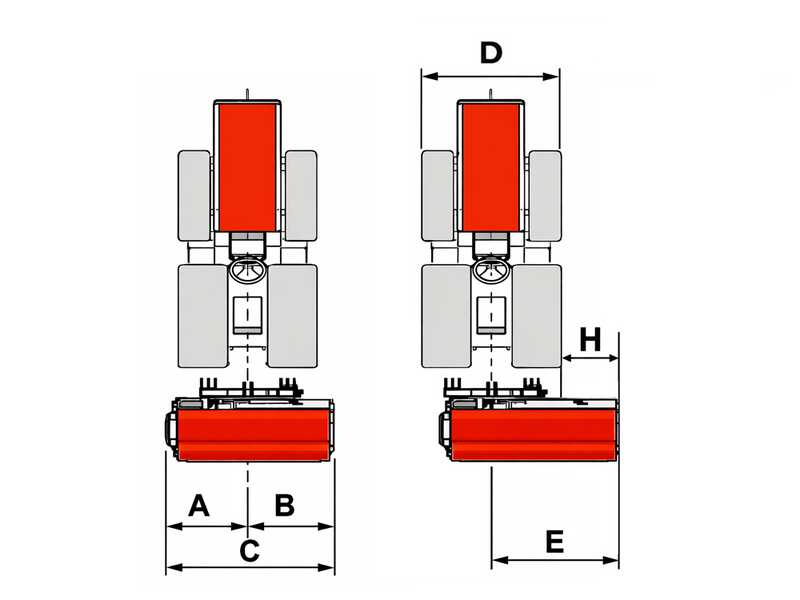

Le broyeur est équipé de déport hydraulique.

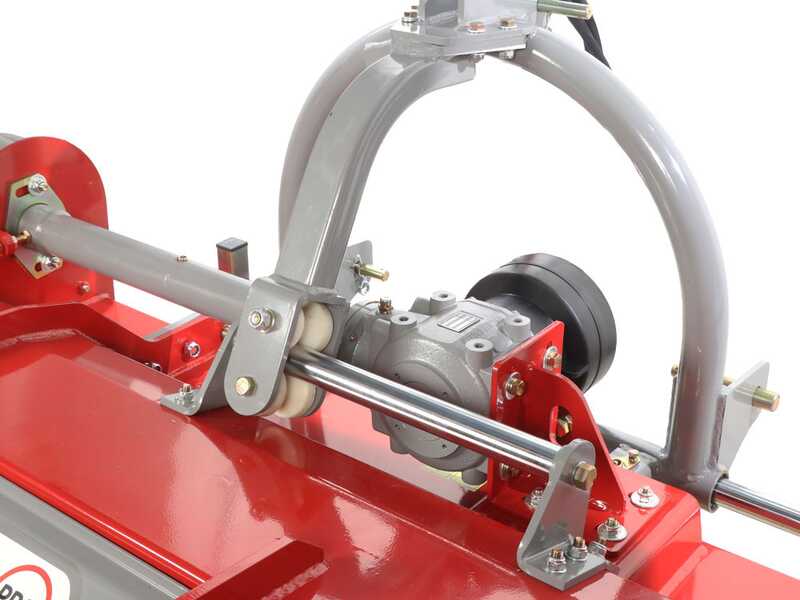

L'attelage à 3 points coulisse sur un robuste tube en acier qui suit toute la largeur de ce broyeur.

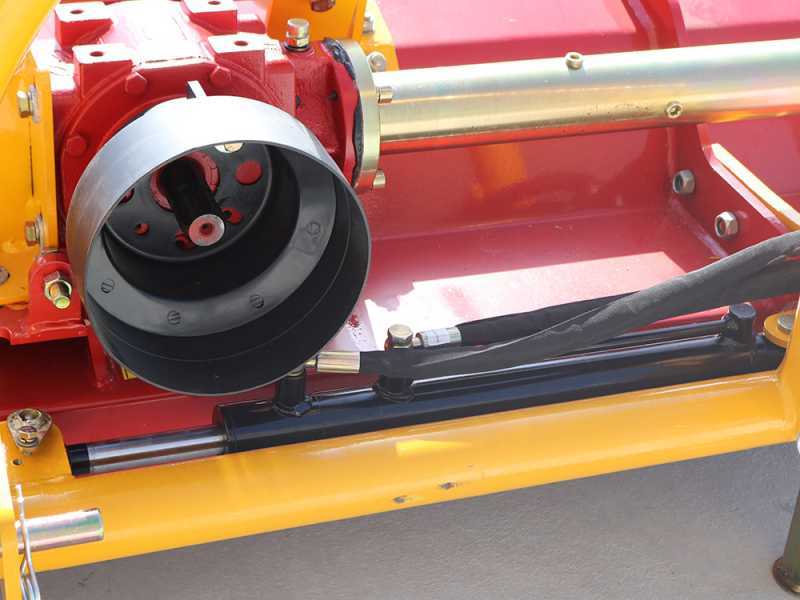

Détail du piston qui commande le déport hydraulique de ce broyeur.

Détail des orifices de déplacement en ABS.

Prise de force standard universelle ( 1 3/8" Z6 )

Les attaches sont universelles et compatibles avec tous les tracteurs présents sur le marché.

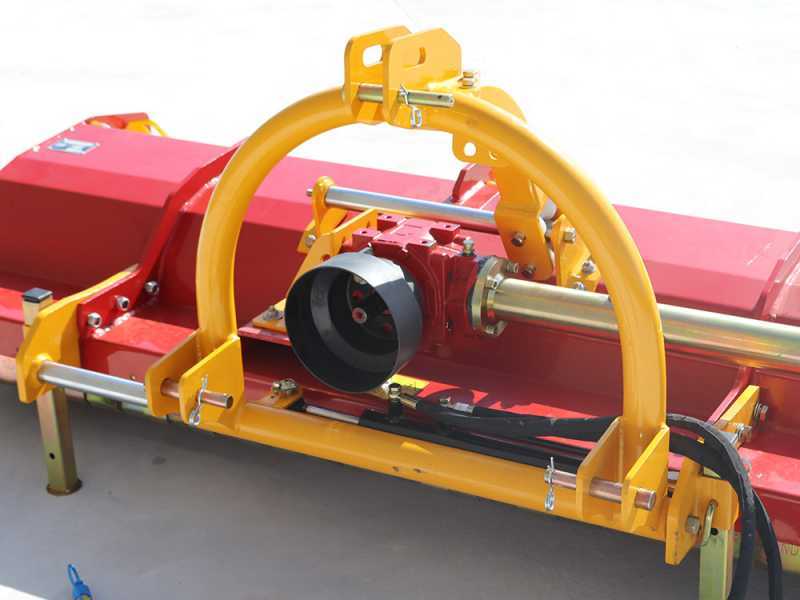

Robuste attelage à 3 points de 1ère catégorie.

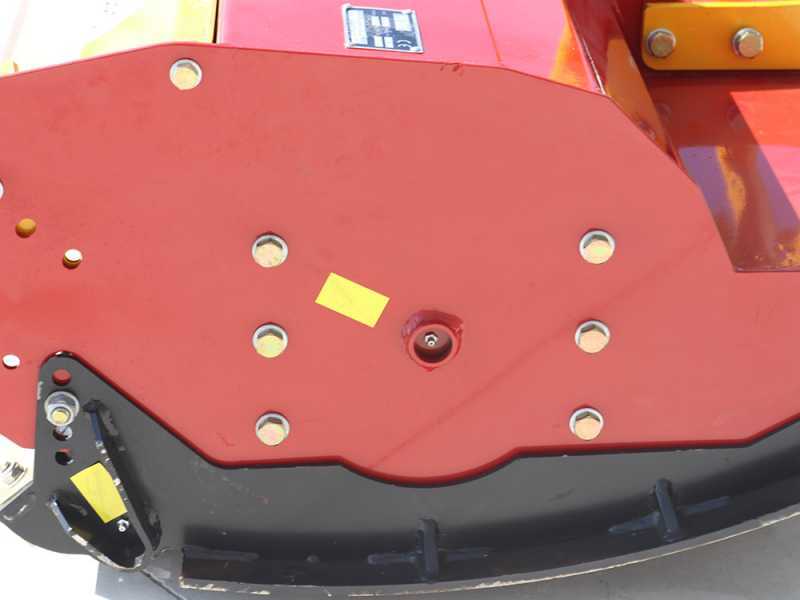

Détail du support latéral avec coussinet de fixation interne du rotor à marteaux.

Détail de la fixation externe du rotor, avec cavité centrale avec graisseur.

Grâce aux marteaux on obtient une bonne coupe dans les jardins, gazons et aires urbaines. Le broyeur s'accroche à l'arrière sur l'attelage 3 points du tracteur.

Rouleau arrière stabilisateur réglable en hauteur fourni de série.

Détail du racleur.

Détail du coussinet de fixation du rouleau..

Détail du soutien du rouleau, avec orifices pour le réglage en hauteur. Réglable en hauteur sur 6 positions différentes.

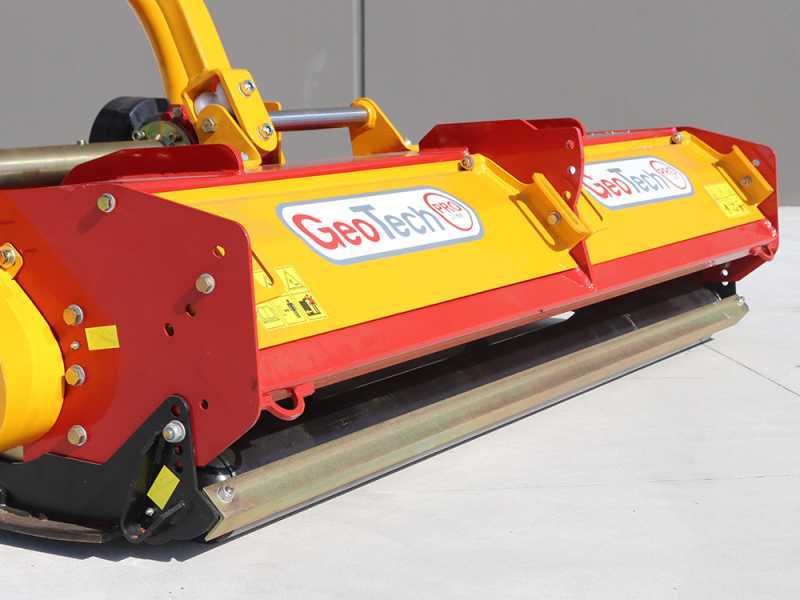

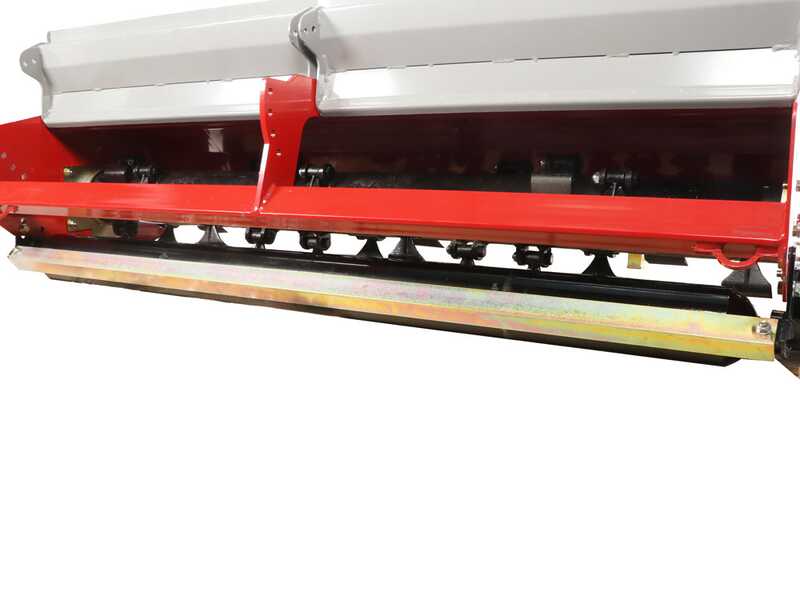

Patins latéraux d'appui de série, peuvent également être réglés.

Protections antérieures robustes réalisées en acier moulé.

Pied d'appui pour le rangement.
