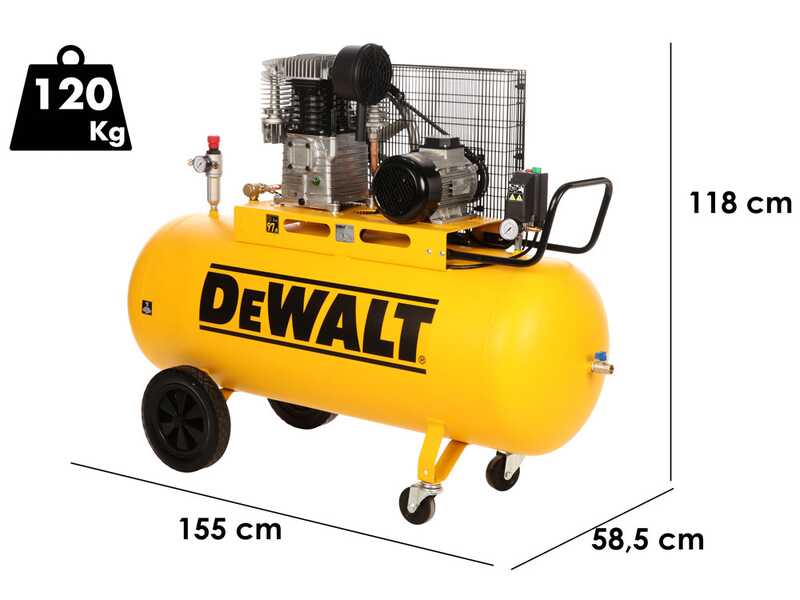

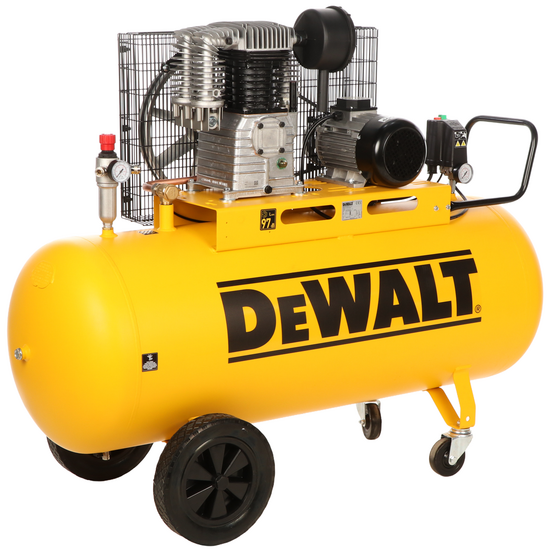

DEWALT DXCMB4T270HCE - Compresseur d'air électrique triphasé par courroie - Moteur 4 CV – 270 L

Le compresseur DeWalt DXCMB4T270HCE est une solution professionnelle idéale pour ceux qui recherchent un outil robuste et performant dans les environnements de travail industriels. Le réservoir de 270 litres permet une autonomie d'utilisation prolongée, idéale pour les sessions de travail intensives. La tête à deux étages, qui fonctionne à 1 200 tours par minute, garantit une capacité d'aspiration de 495 litres par minute, ce qui le rend adapté même aux applications les plus exigeantes.

Avec une pression maximale de 11 bars, il est parfait pour alimenter une large gamme d'outils pneumatiques. Le moteur triphasé de 4 CV, alimenté en 400 V, s'assure d'un fonctionnement continu et durable, tandis que la transmission par courroie réduit la consommation d'énergie.

Le système de lubrification à l'huile contribue à réduire l'usure, tandis que le refroidissement intégré maintient des températures optimales, garantissant ainsi une grande fiabilité et une durée de vie prolongée du compresseur.

Caractéristiques principales :

• Réservoir de 270 litres : grande capacité pour de longues sessions d'utilisation.
• Pression maximale de 11 bars : Idéal pour une utilisation professionnelle avec des outils pneumatiques.
• Capacité d'aspiration de 495 l/min : performances élevées pour les travaux intensifs.
• Moteur triphasé de 4 CV : puissance constante et résistance, alimenté en 400 V.
• Transmission par courroie : pour un fonctionnement efficace et prolongé.
• Lubrification à l'huile : pour réduire l'entretien.
• Système de refroidissement : pour un fonctionnement optimal.
• Fabrication italienne : fiabilité et qualité garanties.

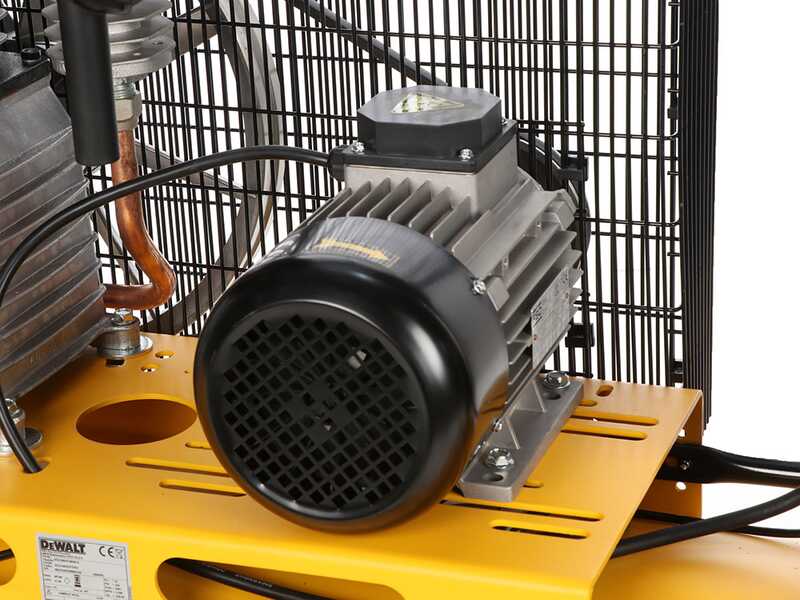

Le moteur à induction se caractérise par sa très longue durée de vie (il est en effet presque éternel) et par son faible besoin d'entretien.

Ce moteur est en effet dépourvu de balais, le principal composant sujet à l'usure dans les moteurs électriques. C'est précisément l'absence de ce composant qui confère au moteur sa durabilité importante.

Il est considéré comme le meilleur en termes de fiabilité, de silence, de durée de vie, d'efficacité énergétique et d'entretien.

Alimentation : 400 V

Puissance : 4 CV

Production d'air aspiré : 495 l/min

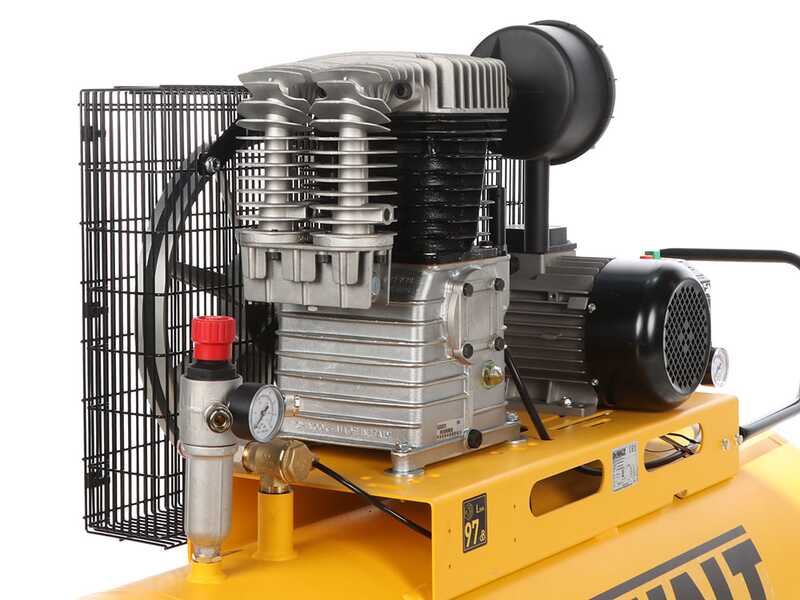

Type de culasse : bicylindre avec cylindres en fonte
Type d'aspiration : à deux étages
Lubrification : à l'huile
Nombre de tours : 1200 tr/min

Le niveau de professionnalisme et, plus généralement, la durée de vie du compresseur sont en grande partie déterminés par le nombre de tours par minute de la culasse.

En effet, plus le nombre de tours est faible, plus la durée de vie du compresseur sera longue. La démultiplication du nombre de tours est obtenue grâce à des poulies de diamètre différent appliquées respectivement au moteur et à la tête.

Système de refroidissement à 3 éléments, qui maintiennent la température de l'air comprimé en sortie à un niveau bas.

Détail de la tige de contrôle de l'huile.

Détail du hublot pour le contrôle de l'huile.

Détail du filtre

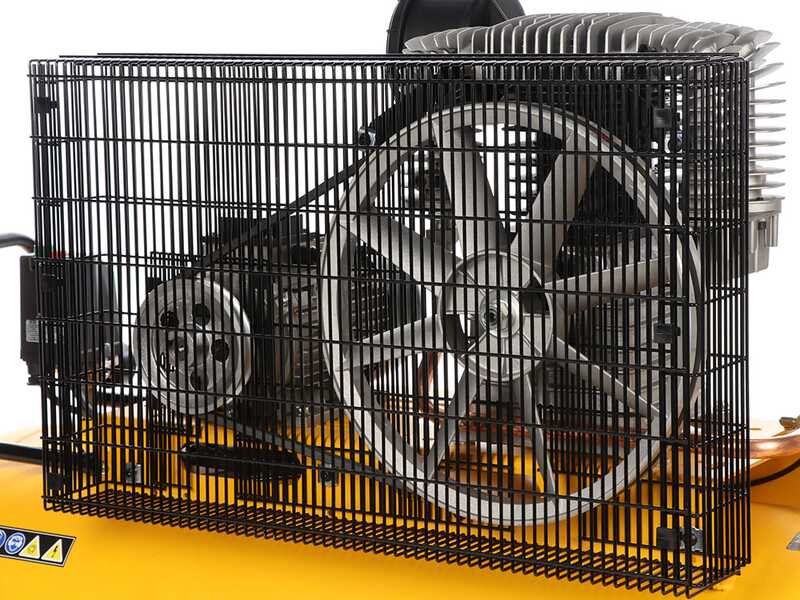

La transmission par courroie est un élément caractéristique de ces compresseurs.

L'utilisation de la courroie, associée à un moteur à induction, contribue à la longévité de ce compresseur, en réduisant considérablement le nombre de tours de la tête, ce qui augmente sa durée de vie et réduit son usure.

La protection sert à préserver la courroie et la transmission de tout objet extérieur qui, en la heurtant, pourrait l'endommager pendant son fonctionnement. Elle permet également de toujours contrôler l'état de la courroie.

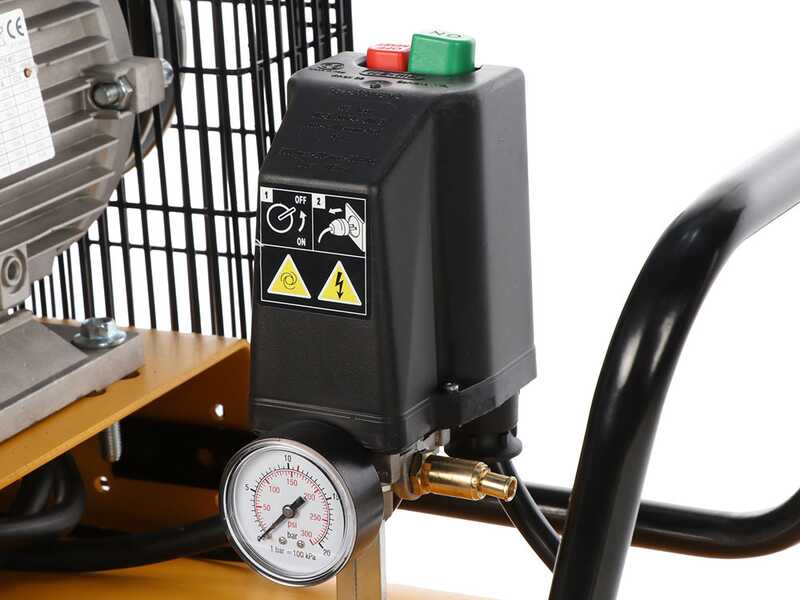

Les commandes du compresseur sont très simples et intuitives, elles se distinguent en :

Interrupteur général

Manomètre de pression interne au réservoir et manomètre de pression de sortie.

2 raccords femelles de sortie du compresseur.

Le compresseur est équipé d'un bouton de réglage de la pression de sortie vérifiable à l'aide d'un manomètre situé juste en dessous, relié à la sortie.

Parmi les autres caractéristiques, on trouve :

Poignée ergonomique

Pieds d'appui

Fixation directe au réservoir

Raccordement triphasé

Recommandations d'utilisation

Afin de garantir une durée de vie optimale et le bon fonctionnement de la machine, il est indispensable de respecter scrupuleusement les consignes suivantes. Le non-respect de ces consignes constitue une utilisation inappropriée susceptible d’entraîner de graves dommages au produit (ces dommages n’étant pas couverts par la garantie).

• Entretien du réservoir et purge des condensats : La vapeur d’eau contenue dans le flux d’air aspiré se condense pendant le processus de compression et forme des condensats au fond du réservoir. Purgez les condensats à la fin de chaque utilisation en ouvrant avec précaution la soupape de purge située dans la partie inférieure du réservoir afin d’éviter toute évacuation brusque. Le non-respect de cette procédure d’entretien favorise la corrosion dans le réservoir. De plus, une accumulation des condensats réduit le volume d’air utile et peut entraîner des cycles de redémarrage plus fréquents ainsi que le passage d’impuretés vers les outils raccordés, avec un risque d’usure prématurée de tout le système.
• Compatibilité des rallonges : veuillez éviter d'utiliser des rallonges inadaptées. Compte tenu de la puissance élevée du moteur, il est indispensable de garantir une alimentation électrique stable. Un câblage sous-dimensionné provoque des chutes de tension qui empêchent le moteur électrique d’atteindre son régime de fonctionnement normal, entraînant une surchauffe anormale et des dommages permanents aux composants électriques. Utilisez exclusivement des câbles d’une section minimale de 2,5 mm². Cette section est nécessaire pour supporter une intensité du courant élevée, notamment lors de la phase de démarrage.

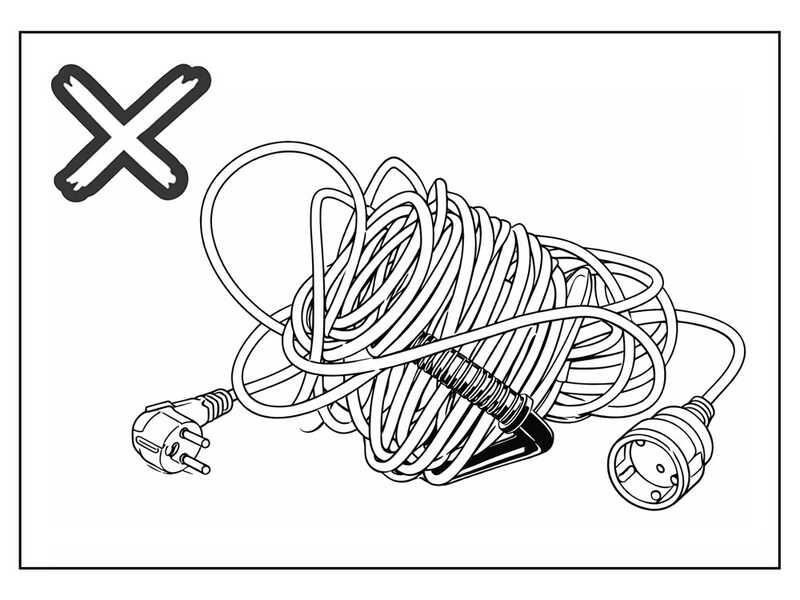

Déroulez complètement la rallonge avant toute utilisation. N’utilisez jamais la machine lorsque le câble d’alimentation est partiellement enroulé ou forme des boucles. Une accumulation de chaleur peut provoquer une surchauffe du câble, détériorer son isolation et présenter un risque d’incendie ou de détérioration des composants électriques.

• Emplacement d’utilisation : le compresseur doit être installé exclusivement dans un environnement sec et correctement protégé des intempéries, de l’humidité et des éventuelles projections d’eau. Il est nécessaire d’assurer une ventilation adéquate en maintenant un espace libre d’au moins 50 cm entre la machine et tout mur ou obstacle, afin de permettre une bonne circulation d’air et une dissipation efficace de la chaleur. L’air ambiant doit également être aussi propre que possible et exempt de concentrations importantes de poussières, de fumées, de vapeurs chimiques ou de gaz inflammables. Le non-respect de ces prescriptions expose le produit aux risques suivants :

1. Surchauffe critique : une ventilation insuffisante ou une installation dans un espace exigu compromet le refroidissement du moteur et du groupe de pompage, ce qui peut réduire leur durée de vie.
2. Risques pour la sécurité : la présence de substances volatiles ou inflammables peut compromettre la sécurité de fonctionnement de la machine et présenter un danger pour l’opérateur.

• Obstruction des systèmes de refroidissement et de ventilation : pendant le fonctionnement de la machine, il est nécessaire de ne jamais recouvrir le compresseur avec des bâches, des cartons ou des protections improvisées, car ceux-ci empêchent la circulation de l’air nécessaire au refroidissement des composants internes. L’obstruction des fentes de ventilation entraîne une augmentation rapide de la température de fonctionnement, avec un risque de dommages irréversibles au moteur et aux composants du groupe de pompage. Si une housse de protection est utilisée pendant les périodes d’inactivité, elle doit être entièrement retirée avant toute mise en marche afin de garantir le bon fonctionnement du système de refroidissement et d’éviter tout risque de surchauffe.
• Alimentation électrique et conformité des raccordements : le compresseur doit être raccordé exclusivement à une prise électrique adaptée à la puissance nominale du moteur. Évitez d’utiliser des prises ou des raccordements électriques inadaptés. Le non-respect de ces prescriptions peut entraîner une tension d’alimentation insuffisante et compromettre la phase de démarrage, provoquant des difficultés de mise en marche, des sollicitations anormales du moteur et le déclenchement intempestif des dispositifs de protection électrique (disjoncteurs magnétothermiques ou différentiels).
• Procédure de mise hors service et gestion de la pression résiduelle : il est recommandé de ne pas laisser le réservoir sous pression pendant les périodes d’inutilisation. Après avoir arrêté la machine (position OFF), purgez la pression résiduelle et ouvrez la soupape de purge afin de laisser le réservoir dépressurisé et de favoriser l’évacuation de l’humidité présente à l’intérieur. Cette procédure contribue à limiter la formation de condensation et à préserver les composants pneumatiques, favorisant ainsi la fiabilité et la durée de vie du système.
• Contrôle du niveau d’huile : avant chaque utilisation, vérifiez le niveau d’huile du groupe de pompage. Le niveau doit se situer dans la plage indiquée par le voyant de niveau ou la jauge, le cas échéant. N’utilisez pas le compresseur si le niveau d’huile est insuffisant ou excessif, ni si l’huile est contaminée. Un niveau insuffisant peut entraîner une surchauffe, une usure accélérée, le grippage du groupe de pompage et des dommages non couverts par la garantie. Un niveau excessif peut provoquer des fuites, des débordements et le passage d’huile dans le circuit d’air comprimé.

Position de fonctionnement : utilisez le compresseur exclusivement en position verticale, sur une surface plane et stable. L’utilisation sur une surface inclinée peut compromettre la lubrification correcte du groupe de pompage.
