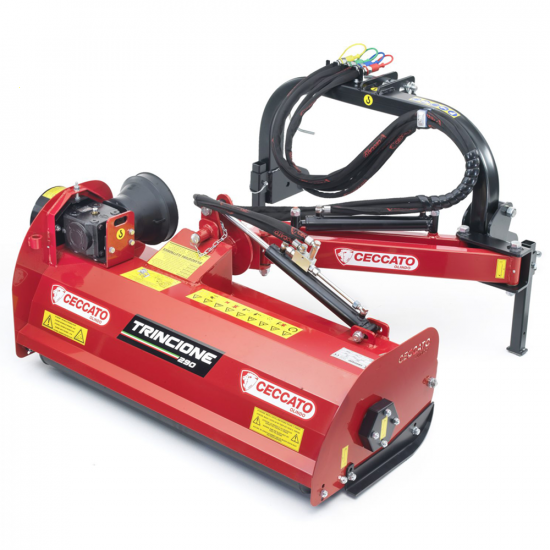

Broyeur d'accotement latéral à bras pour tracteur

Le Trincione 290 ARGINI, créé par Olindo Ceccato, est une machine polyvalente destinée à l'entretien des espaces verts le long des routes, des fossés et des haies de force moyenne.

Le G2T1400FM est réputé pour sa grande flexibilité, capable de se déplacer horizontalement et verticalement grâce à un système entièrement hydraulique.

La structure moyennement robuste du Trincione 290 ARGINI est idéale pour broyer les sarments légères, l'herbe et les petits arbustes. La machine est équipée de :

Un rotor équilibré électroniquement
Un rouleau arrière d’appui
Patins de série réglables

Ses multiples fonctions sont les suivantes :

Coupe de l'herbe
Broyage des tiges
Broyage des sarments
Taille des haies
Convient pour les travaux dans les fossés, les talus et les terrains en pente

Pour garantir une plus grande durabilité, la machine est équipée de renforts soudés robotiquement à différents points critiques. Il est polyvalent dans ses fonctions, idéal pour diverses activités d'entretien des espaces verts.

Le mouvement hydraulique vertical et latéral du Trincione est soutenu par deux puissants pistons, l'un monté directement sur la machine et l'autre sur les bras qui se connectent à l'attelage à trois points.

Les données techniques du Trincione 290 ARGINI sont les suivantes :

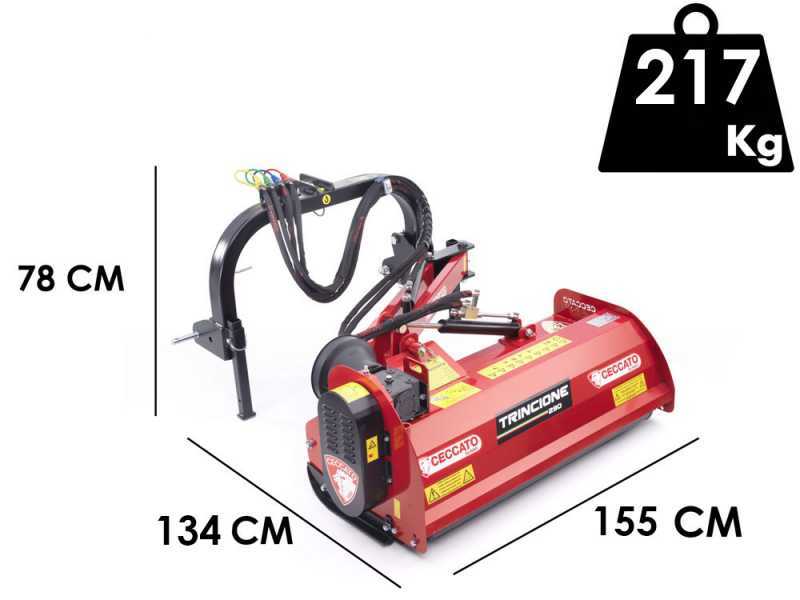

Largeur de travail effective : 140 cm
Largeur d’encombrement effective (avec patins latéraux montés) : 155 cm
Poids : 217 Kg
Équipée d'un rouleau d’appui postérieur
26 marteaux pour un broyage efficace

Ceccato trincione 290 Argini 1400 - Broyeur d'accotement latéral pour tracteur - à marteaux - Série légère

Déport latéral et vertical hydraulique

Le déport hydraulique latéral et vertical est commandé par 2 pistons.

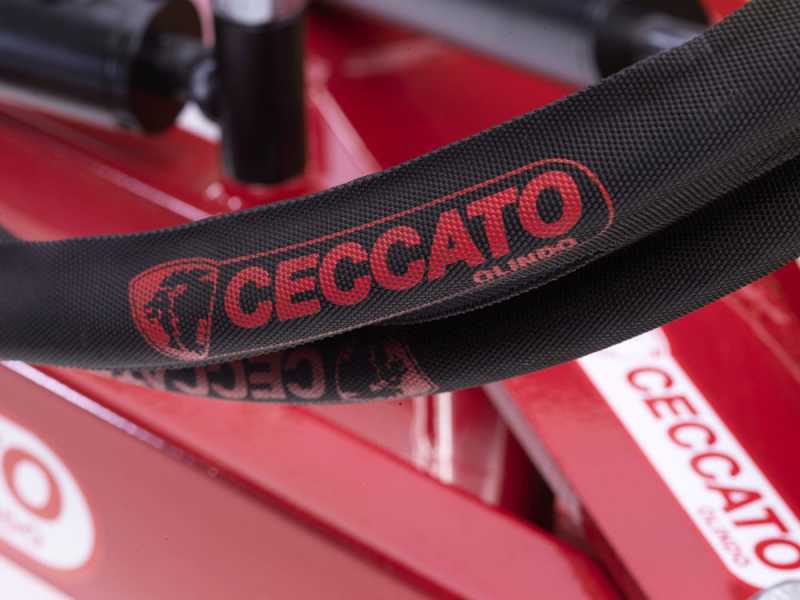

Doté de 4 tuyaux qui doivent être reliés aux raccords hydrauliques présents sur le tracteur.

Il s’agit d’un système de déport très robuste. Il est structuré sur des bras articulés.

La machine présente des soudures de renfort évidentes en divers points.

Les deux pivots travaillent sur des bagues en bronze lubrifiées.

Outils de coupe à marteaux

Nombre de marteaux montés de série : 26

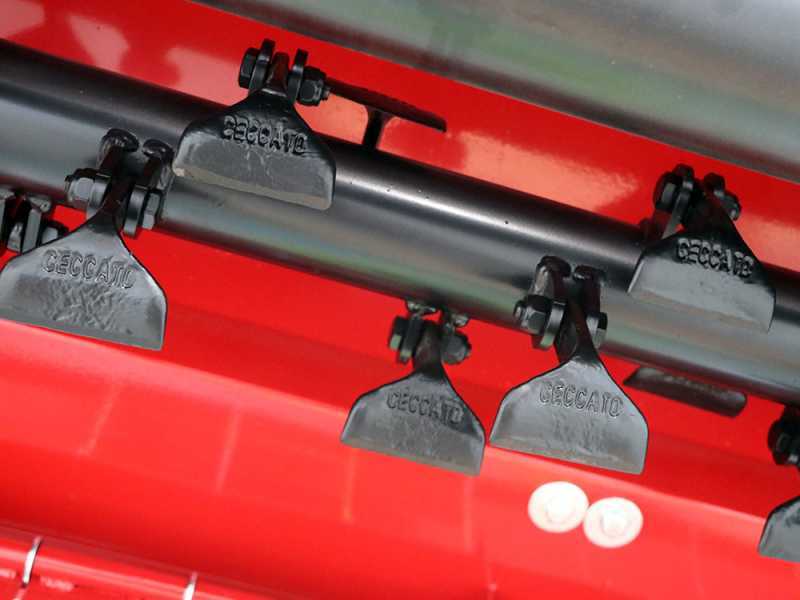

Premier plan d’un des marteaux monté sur des supports soudés au rotor.

Détail du support latéral avec palier de fixation interne du rotor à marteaux.

Ce broyeur Ceccato appartient à la série légère, adaptée aux travaux de type principalement léger.

Rotor, supports à marteaux, roulements latéraux

Broie finement herbes et sarments, avec roulage contemporain du manteau herbeux.

Grâce à la vitesse élevée du rotor et au grand nombre de marteaux, il réduit l'effet d'ondulation du gazon et a une excellente action de broyage.

Grâce aux marteaux aiguisés, on obtient une excellente coupe dans les jardins, les pelouses et les zones urbaines.

Le broyeur s'accroche à l'arrière sur l'attelage 3 points du tracteur.

Transmission latérale par courroies et boîtier réducteur à engrenages

Boîte réducteur à engrenages à bain d’huile.

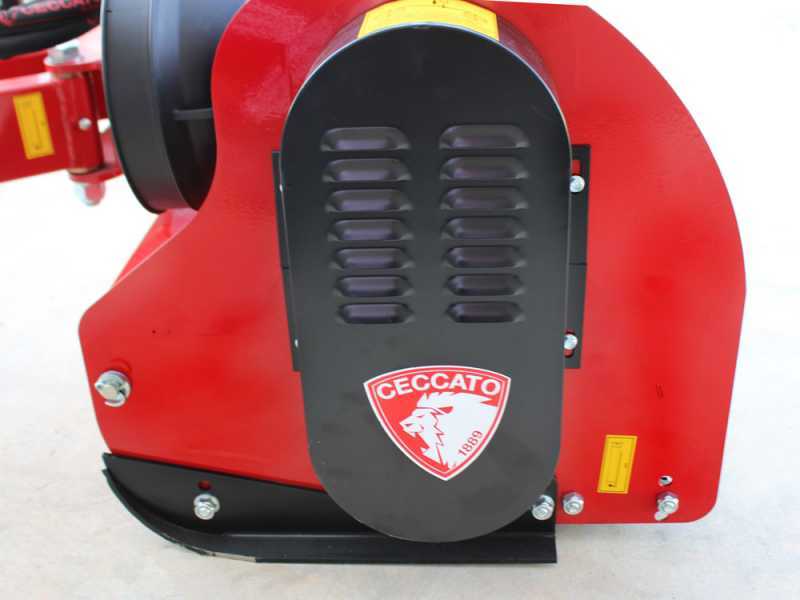

Transmission latérale à 2 courroies à grande section avec carter latéral de protection des courroies, doté de différentes ouvertures de ventilation (pour un refroidissement régulier).

La prise de force est standard, de type 1 3/8" z6 (adaptée pour tous les tracteurs actuels et de production récente) : Au cas où vous auriez un modèle de tracteur ancien, il est impératif de contrôler s'il est doté de la même prise de force ainsi que son sens de rotation qui doit être en sens horaire (droite).

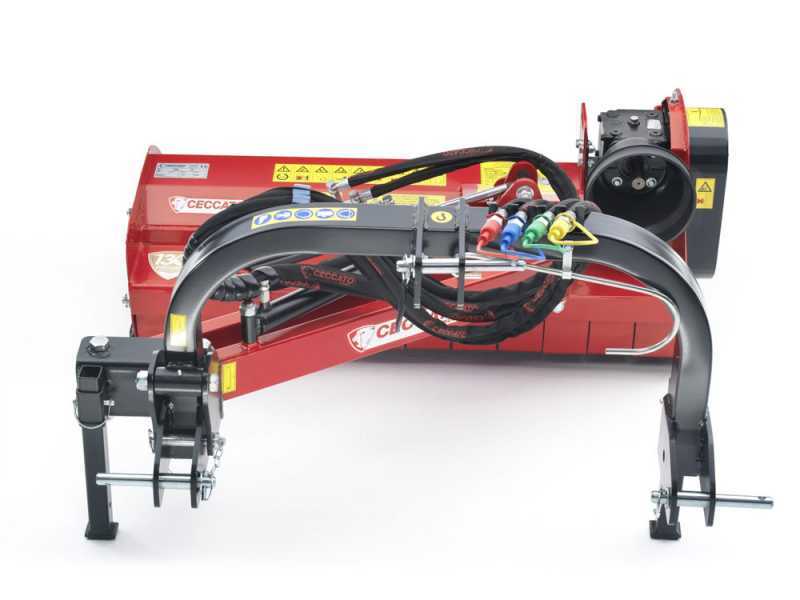

Accessoires de stabilisation - rouleau arrière - Attache 3 points

Rouleau arrière d'appui

Bandes de protection avant solides.

Pieds de support

Glissières d'appui

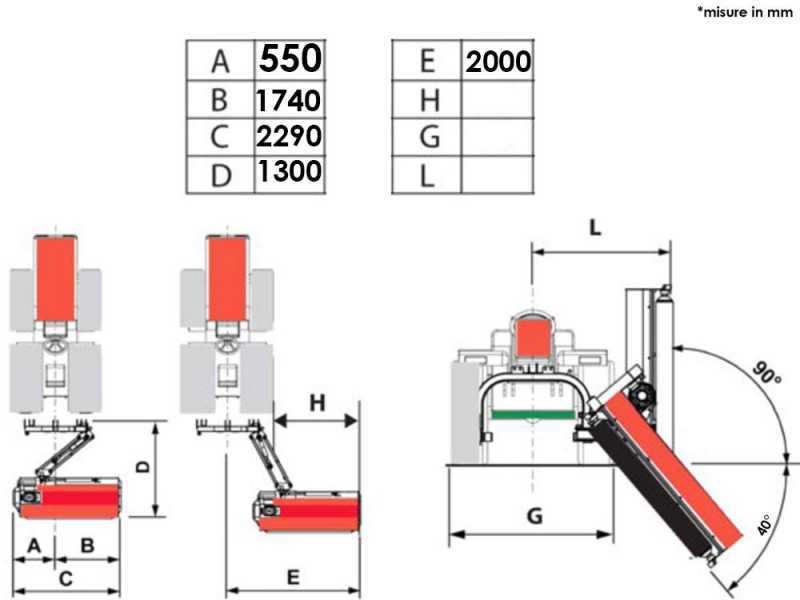

L'attelage à 3 points a un empattement de 92 cm, le troisième point est situé 43 cm en hauteur par rapport aux autres.

Recommandations pour une utilisation correcte - Broyeurs fixes pour tracteur

Afin de garantir un fonctionnement correct, une durée de vie prolongée et des conditions de travail sûres, il est essentiel d’utiliser le broyeur à axe horizontal pour tracteur conformément aux consignes figurant dans le manuel d’utilisation et aux caractéristiques techniques de la machine. Une utilisation non conforme peut entraîner une usure prématurée des composants, une baisse des performances ou des dommages non couverts par la garantie.

Avant de commencer le travail, vérifiez toujours que le tracteur est compatible avec le broyeur, en contrôlant la puissance requise, le type d'attelage et les conditions d'utilisation prévues. Une combinaison adaptée entre le broyeur et le tracteur permet d'obtenir un rendement optimal et d'éviter toute surcharge de la transmission.

N’utilisez le broyeur que sur des surfaces adaptées : la machine est conçue pour le broyage de l’herbe, de la végétation spontanée, des résidus végétaux et des matériaux compatibles avec la catégorie du modèle. Évitez tout contact avec des éléments inadaptés, tels que des pierres, des objets métalliques, du plastique ou d’autres corps étrangers.
Réglez correctement la hauteur de travail : maintenir une distance adéquate par rapport au sol permet de limiter les chocs sur les organes de coupe et de réduire les sollicitations excessives sur la structure de la machine.
Ne travaillez pas en présence d’obstacles cachés ou sur des terrains inadaptés : les fossés, les souches, les racines affleurantes, les pierres instables ou les irrégularités du sol peuvent provoquer des chocs soudains et endommager les organes de coupe ou les éléments de transmission.
N’utilisez pas le broyeur pour des opérations autres que le broyage : la machine ne doit pas être utilisée pour des travaux de terrassement, de nivellement du sol ou pour toute autre application non prévue par le constructeur.
Adaptez toujours la vitesse d’avancement aux conditions de travail : une vitesse excessive peut réduire la qualité du broyage, augmenter les vibrations et soumettre la machine à des contraintes supérieures à celles prévues.
Évitez d’utiliser la machine sur des matériaux trop humides : l’herbe mouillée ou une végétation particulièrement humide peuvent entraîner des accumulations de matière à l’intérieur du broyeur et réduire ainsi l’efficacité du travail.
Ne forcez pas l’avancement du tracteur : si le rotor ralentit, si les vibrations augmentent ou si l’efficacité de coupe diminue, réduisez la vitesse d’avancement et adaptez le travail aux conditions du terrain et de la végétation.
Vérifiez régulièrement l’état des organes de coupe : des couteaux, des marteaux ou d’autres éléments de coupe usés, endommagés ou manquants peuvent compromettre le bon fonctionnement de la machine et augmenter les vibrations pendant l’utilisation.
Effectuez des contrôles périodiques et l’entretien courant : vérifiez le serrage correct des composants, l’état des éléments de transmission ainsi que la propreté générale de la machine afin d’en préserver l’efficacité et la sécurité.

Utilisation de la prise de force :

La prise de force du tracteur doit être utilisée en respectant le régime de rotation indiqué par le fabricant du broyeur. Un régime incorrect peut compromettre le bon fonctionnement de la machine et entraîner une surchauffe, une usure prématurée ou des contraintes excessives sur les composants mécaniques.

Lors de l’attelage et du retrait du broyeur, la prise de force doit toujours être désactivée et le tracteur à l’arrêt. Vérifiez également que l’arbre à cardan est correctement installé et qu’il dispose d’une amplitude de mouvement suffisante pendant le travail.
