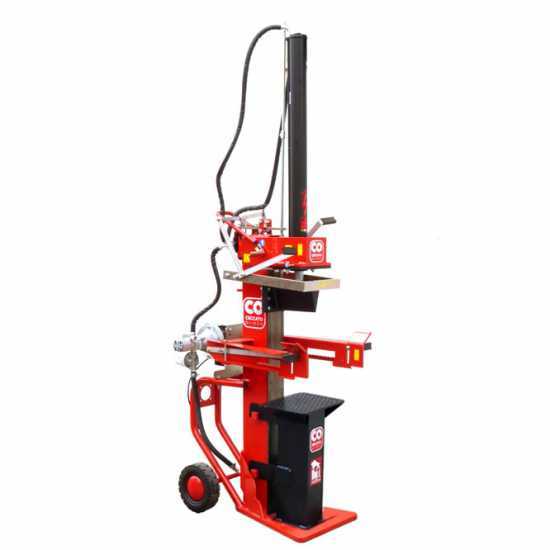

Ceccato BULL SPLE13 - Fendeuse électrique - Verticale - 230V

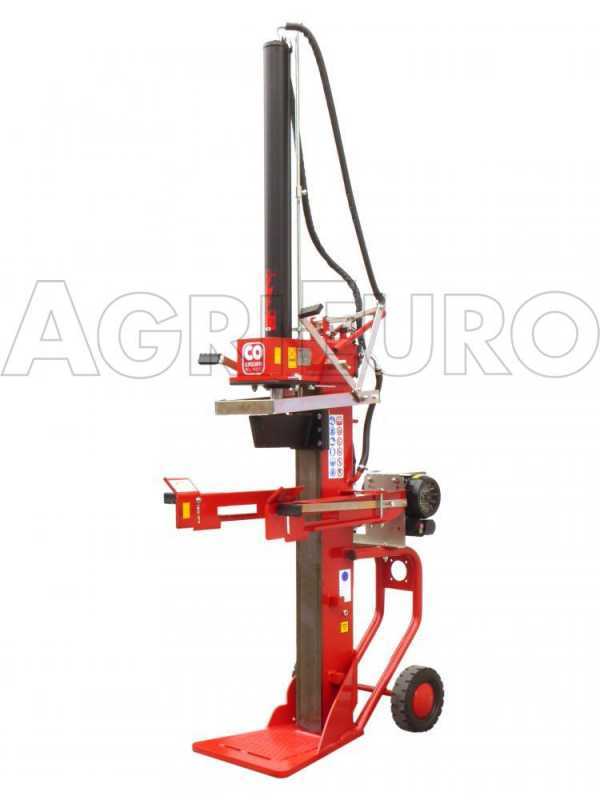

La fendeuse à bois Bull SPLE13 de Ceccato Olindo est une fendeuse à bois verticale réalisée pour ceux qui en font un usage intensif car elle est munie d'un couteau de grandes dimensions, guidé par des patins le long d'une glissière en acier de grande épaisseur, qui, même sous un effort maximal, protège l'intégrité du cylindre de l'engin.

La fendeuse à bois Bull SPLE13 est activée par le courant électrique, en exploitant le moteur électrique de 3 CV monophasé. Avec une force de fendage de pas moins de 13 tonnes, elle est mesure de fendre des bûches ligneuses, de dimensions variables jusqu'à une hauteur de 112 cm.

La fendeuse à bois Ceccato Bull SPLE13 permet de fendre des bûches jusqu'à terre, et est munie d'un arc de sécurité anti accident et système automatique de contrôle de fin de course réglable et de tous lesdispositifs de sécurité qui protègent l'utilisateur.

Le vérin de la fendeuse SPLE13 est refermable pour les opérations de rangement. On peut choisir de le refermer partiellement ou le replier complètement selon l'espace disponible.

La fendeuse à bois Ceccato Bull est entièrement fabriquée en Italie.

Cet engin fait partie de la gamme de fendeuses à bois Bull della Ceccato Olindo.

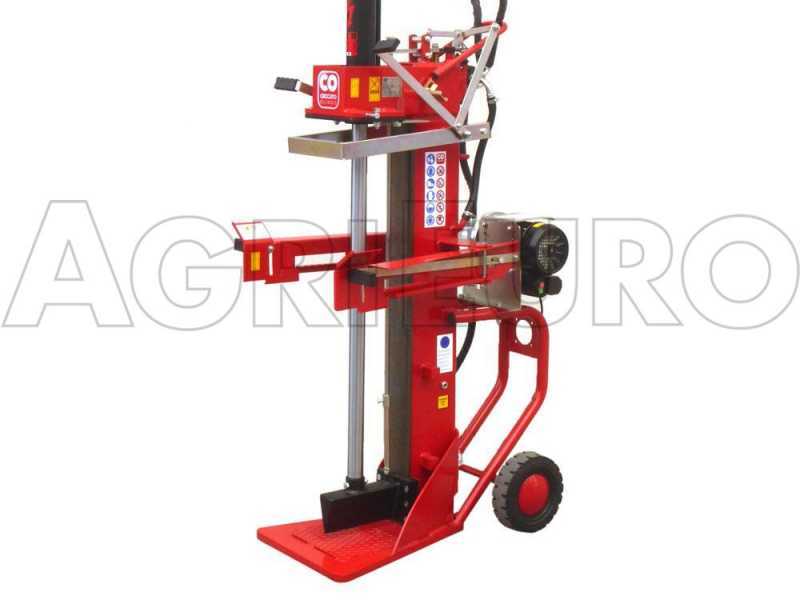

COIN: Coin avec inclinaison de 3° vers la colonne.

BASE: l'épaisseur de la base d'appui est de 50 mm, ce qui favorise la stabilité de la fendeuse, la plaque de la base est extensible jusqu'à 100 mm en-dehors du bord du coin de fendage.

COURSE: le coin de fendage à fin de course a une distance résiduelle de la plaque d'appui de 100mm

LEVIERS COMMANDE SUPERIEURS: leviers raccourcis de façon à les rendre conformes à la norme

LEVIERS COMMANDE BRAS INFERIEURS: Leviers raccourcis dans les bras de soutien de la bûche et positionnement de ces leviers en respectant les mesures de hauteur indiquées par la norme. De plus elles ont une forme apte à éviter la chute de la bûche vers l'opérateur.

TUYAUX HYDRAULIQUES: Nous avons augmenté le diamètre des tuyaux, ceci permet une plus basse température de l'huile. Protection avec gaine en toile sérigraphiée Ceccato Olindo fermées par des boucles d'acier. Ceci en cas de cassure ou d'éclatement du tuyau en vaporisant l'huile sans aucun risque d'accident.

SOULÈVEMENT DE LA BÛCHE: installation prédisposée du dispositif de soulèvement en synchronisation avec le mouvement du coin de fendage

Sur chaque modèle de fendeuse sont appliqués des pictogrammes requis par la directive et sont mis à jour tous les manuels d'utilisation et d'entretien.

Les fendeuses Ceccato sont conformes à la norme DIN EN 609-1:2017.

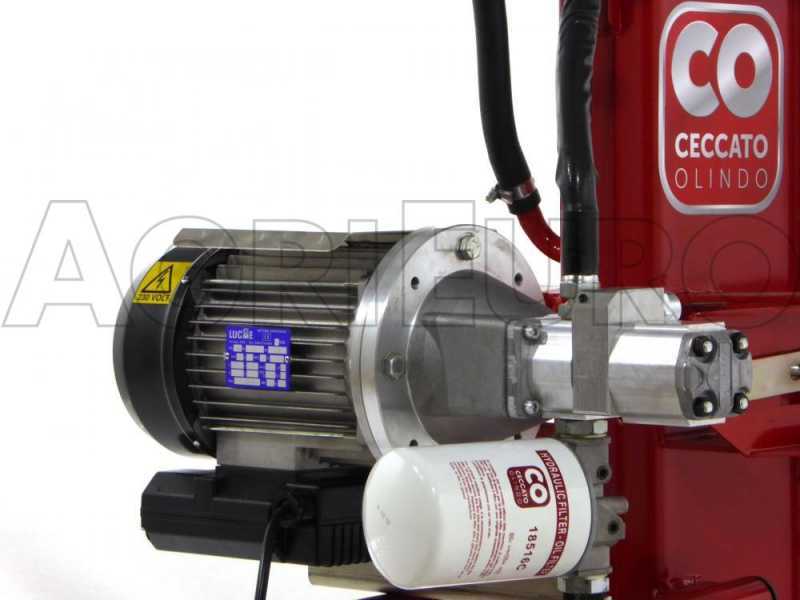

Cette fendeuse à bois peut être utilisée en employant le courant éléctrique domestique en mettant à contribution le moteur monophasé 230 V de 3 CV qui a une puissance de 2.2 Kw.

Dans cette configuration, le moteur électrique exploite une double pompe hydraulique de performances élevées à une pression de 230 bars (max) en mesure de pomper au moins 19 l/min et qui fournit l'huile, pompée du réservoir, au cylindre hydraulique qui sert de pousseur.

Le corps de la structure même de l'engin a la fonction de réservoir d'huile hydraulique.

L'avantage de la pompe double est qu'elle permet d'avoir une vitesse du piston double, ou même plus par rapport aux fendeuses à bois normales monophasées 3 CV qui utilisent une pompe simple.

L'utilisation de la double pompe permet de diviser par deux les temps d'exécution en augmentant le rendement de la fendeuse à bois.

La pompe double est entièrement fabriquée en Italie.

Détail de la protection du moteur en acier inox: elle évite que se dépose la saleté et protège le moteur des chocs.

Détail de l'interrupteur d'allumage de l'engin.

Avec une poussée de 13 tonnes cette fendeuse à bois est en mesure de fendre des bûches de bois noueux, de dimensions variables jusqu'à une hauteur maximale de 114 cm grâce aux commandes d'activation supplémentaires situées dans la partie supérieure de l'engin et qui permettent de fendre des bûches plus longues.

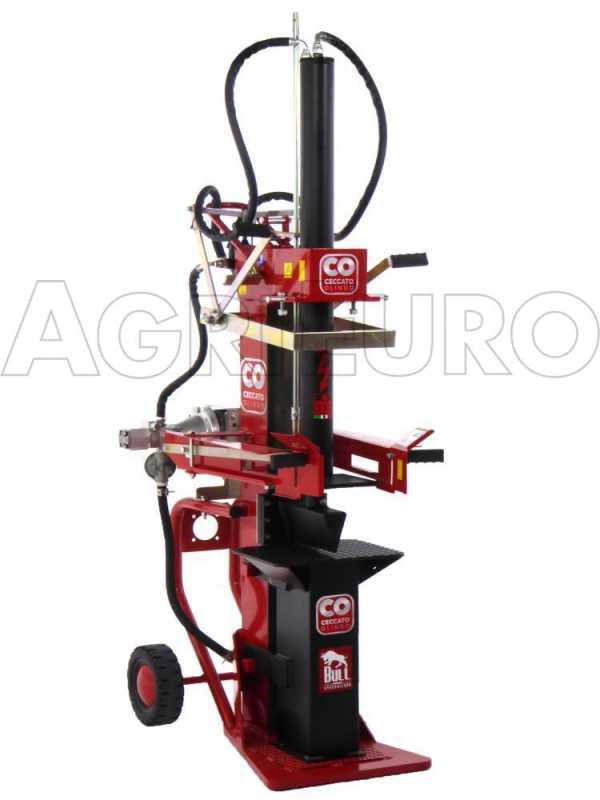

Ceci grâce au cylindre vérin exceptionnellement solide et de grandes dimensions, avec un diamètre externe de 80 mm et un diamètre interne de 40 mm.

Le vérin de 1100 mm est guidé par des patins le long d'une glissière en acier, qui même sous un effort maximal sauvegarde le cylindre et est supporté par des guides latéraux réalisés en ABS à haute densité avec une épaisseur de contact remplaçable réalisée en bronze.

Le matériau avec lequel les glissières sont réalisées est à très haute résistance contre l'usure, et grâce à l'épaisseur de coulissement réalisée en bronze, elles permettent de préserver la plaque d'acier portant sur le corps principal de la fendeuse à bois.

Réglage de la course du piston: pour couper les bûches courtes et rendre le travail plus rapide, il est possible de régler la course en agissant sur le cylindre grâce à la clé de serrage.

Piston démontable et repliable pour limiter la hauteur de la fendeuse à bois. Il peut être aussi replié partiellement en se servant du plateau en équipement.

La fendeuse à bois est munie s'un système d'actionnement du cylindre à vitesse variable et de commandes doubles d'activation

Détail des commandes hautes et des commandes basses.

Les doubles leviers de commande pour activer l'engin l'engin doivent nécessairement être activés par l'opérateur en utilisant les deux mains. Ceci afin d'éviter tout type d'accident.

En appliquant une légère pression, la fendeuse à bois fait bouger le cylindre pousseur à une vitesse notable (jusqu'à 23 cm/s) en maintenant une petite capacité de pression jusqu'au contact avec le bois à fendre.

En pressant en revanche avec une pression plus importante le piston ralentit sa vitesse de façon notable (jusqu'à 9 cm/s) en augmentant la capacité de pression du coin jusqu'à 13 tonnes.

La vitesse simple ou double se sélectionne simplement en pressant avec une plus grande ou plus petite pression sur les poignées de commandes. Il sera plus évident pour l'opérateur, une fois que le coin entrera en contact avec la bûche, de presser avec une plus grande pression sur les poignées afin que le coin concentre en lui toute la puissance de la fendeuse pour fendre la bûche.

La fendeuse à bois est réalisée avec des plaques d'acier émaillé de grande épaisseur qui composent un châssis à structure très résistante. En effet, à la différence de la plupart des fendeuses à bois présentes sur le marché, qui possèdent un châssis réalisé avec des traverses en "H", le châssis de la fendeuse à bois Ceccato est réalisé avec une structure renforcée, avec une plaque antérieure aplatie où glisse le coin fendeur. Cette plaque glissante est réalisée en acier trempé à très haute résistance, dont l'acier est encore plus dur que celui utilisé pour la structure du châssis.

Le résultat est un châssis et une structure portante très solides, pratiquement indestructibles.

La fendeuse à bois est munie de roues pour faciliter le déplacement et un équilibre parfait: le déplacement peut en effet aussi être effectué par une seule personne même si le poids de l'engin est de peu inférieure à 300 Kg.

Détail des roues pour le déplacement de 27 cm de diamètre.

Détail du point d'accrochage pour le soulèvement.

Cet engin a été réalisé en tenant compte de toutes les normes en vigueur dans le secteur dans le but de rendre le travail de l'utilisateur plus sûr.

Dispositif de blocage de la remontée du coin avec des bûches encastrés. En pressant ce support supérieur la remontée du piston s'arrête correctement. Ceci permet de travailler en toute sécurité en éliminant le danger d'accidents aux mains et aux poignets.

Détail du coin de la fendeuse.

Détail du distributeur hydraulique professionnel.

Détail du plateau retirable pour le fendage à terre.

Détail du bouchon du réservoir de l'huile hydraulique.

Détail du niveau de l'huile hydraulique.

Détail du filtre à huile de Ceccato Olindo: filtre à huile à cartouche, remplaçable, de type professionnel et de grandes dimensions.

Détail de la base d'appui d'épaisseur exceptionnelle.

Réglage de la course du piston: pour couper les bûches courtes et rendre le travail plus rapide, il est possible de régler la course en agissant sur le vérin de réglage grâce à la clé de serrage.

Détail des guides lateraux du vérin réalisés en ABS à haute densité avec une épaisseur de contact réalisée en bronze.
