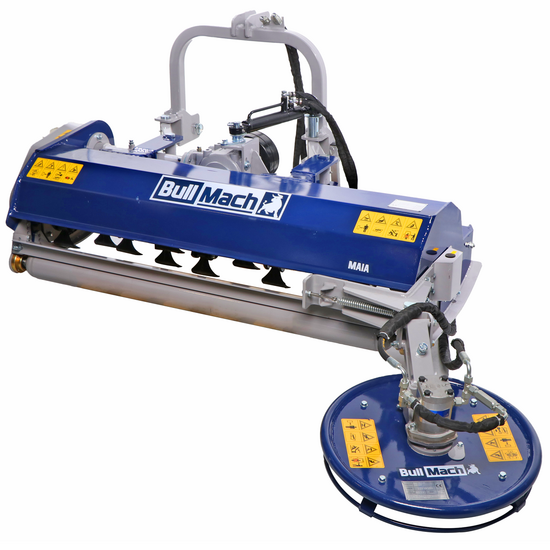

BullMach Maia 175 SH - Broyeur pour tracteur avec disque interfilaire - Série médium - Déport hydraulique

Le broyeur pour tracteur BullMach MAIA 175 SH est une machine agricole polyvalente et fiable, idéale pour broyer les sarments légers, l'herbe et les arbustes. Conçue pour un usage amateur, elle se distingue par sa structure moyenne et élastique, parfaite pour les travaux sur des terrains de petite et moyenne taille. Ce broyeur s'adapte aux tracteurs équipés d'un attelage 3 points, garantissant simplicité d'utilisation et polyvalence.

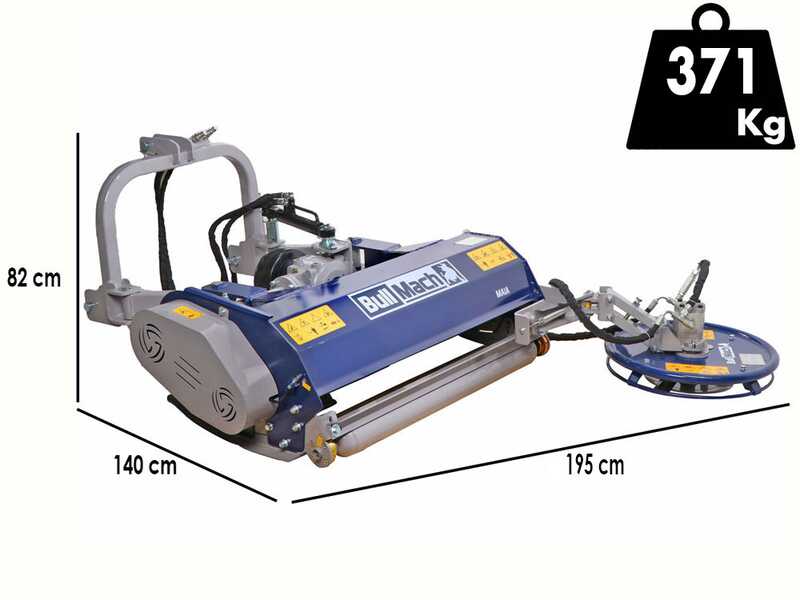

La largeur de travail effective est de 175 cm, ce qui permet une couverture optimale du terrain à chaque passage. La largeur totale d’encombrement est de 195 cm, ce qui assure un bon équilibre entre efficacité et maniabilité. Le poids total de 371 kg garantit la stabilité pendant le travail, tout en conservant un broyeur relativement léger et maniable.

Parmi les principales caractéristiques techniques, vous pouvez voir le disque interfilaire, qui permet un nettoyage minutieux des zones difficiles d'accès, telles que celles entre les rangs.

La transmission par 3 courroies augmente l'efficacité et la durée de vie de la machine, en réduisant l'usure et en garantissant une puissance constante. Le rouleau arrière règle la hauteur de coupe et améliore l'adhérence au sol, favorisant une finition uniforme. Le déport hydraulique permet de régler la position latérale, s'adaptant aux besoins de travail dans les rangées ou les bordures.

Caractéristiques techniques principales :

• Largeur de travail : 175 cm.
• Largeur totale d’encombrement : 195 cm.
• Poids : 371 kg.
• Transmission : à 3 courroies pour une fiabilité maximale.
• Attelage 3 points : compatible avec la plupart des tracteurs.
• Rouleau arrière : pour le réglage de la hauteur et la stabilité.
• Déplacement hydraulique : idéal pour les travaux dans des zones spécifiques.

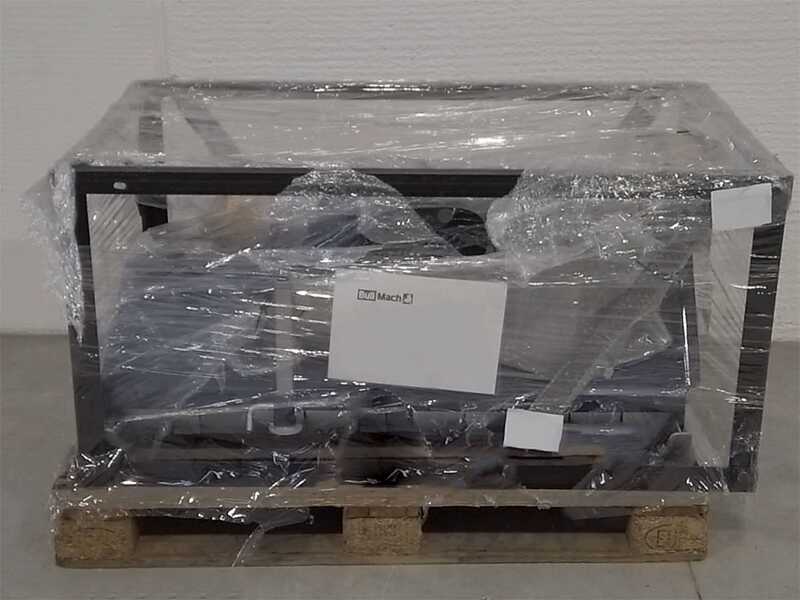

Attention : la machine est livrée prête à l'emploi et avec les niveaux d'huile à niveau. Une fois toutes les pièces montées, veuillez vérifier le serrage des boulons.
Veuillez lire attentivement le manuel d'instructions avant utilisation.

Les disques inter-rangs BullMach ORBIS 600 est un composant polyvalent, qui s'avère utile pour nettoyer les zones autour des troncs d'arbres, des poteaux de clôture et des espaces entre les rangées. Son but principal est de réduire la concurrence des mauvaises herbes ou de l'herbe, en favorisant la croissance et la santé des cultures principales.

Grâce à un ressort de rappel, quand il entre en contact avec le tronc de la plante, il se rétracte sans endommager les cultures.

Le disque inter-rangs est installé sur un système de parallèles qui le rend mobile, ce qui lui permet de s'adapter aux éventuelles irrégularités du terrain, avec la possibilité de régler la hauteur de travail à l'aide d'une vis spéciale.

La fixation au broyeur est constituée de deux axes mobiles parallèles et la base du disque est nivelante, garantissant ainsi un mouvement flottant du disque lui-même, ce qui lui permet de s'adapter aux éventuelles irrégularités du terrain.

Pompe hydraulique et paire de tuyaux hydrauliques de 300 cm avec raccords rapides standard.

Débit min. de la pompe à huile du tracteur : 30 l/min

Poids total du disque inter-rangs : 47 kg

2 lames horizontales qui permettent un diamètre de coupe de 51 cm

Diamètre du disque : 60 cm

Détail 3 vis pour la fixation aux broyeurs.

Détail graisseur pour pivot.

Attention :

Débit minimum de la pompe hydraulique du tracteur : 30 l/min

Débit maximum de la pompe hydraulique du tracteur : 45 l/min

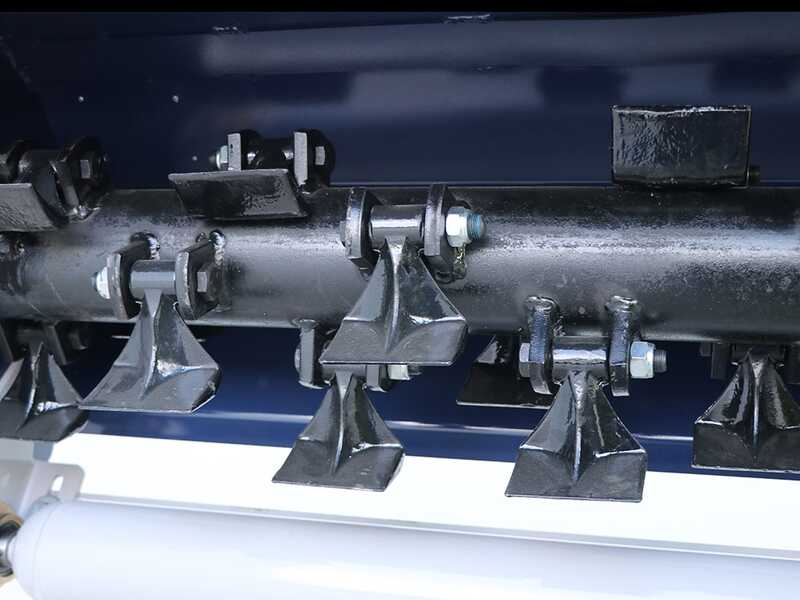

Nombre de marteaux montés de série : 28

Ces marteaux sont montés sur un boulon robuste en acier trempé de diamètre de 24 mm (longueur 100 mm).

Premier plan sur les marteaux de coupe, montés sur le rouleau rotatif.

Il broie finement l'herbe et les sarments, tout en roulant le gazon. Grâce à la vitesse de rotation élevée du rotor et au nombre important de marteaux (masses), il réduit l'effet de vague du gazon et assure un excellent broyage.

Le rouleau rotatif sur lequel sont montés les marteaux possède un diamètre de 107 mm.

Le broyeur est équipé d'un déport hydraulique.

L'attelage à trois points coulisse de droite à gauche à l'aide d'un piston hydraulique monté à la place de la barre de déport manuel.

Détail du piston qui commande le déport hydraulique de ce broyeur.

Prise de force standard universelle (1 3/8" Z6)

Les attaches sont de type universel et s'adaptent à tous les tracteurs disponibles sur le marché.

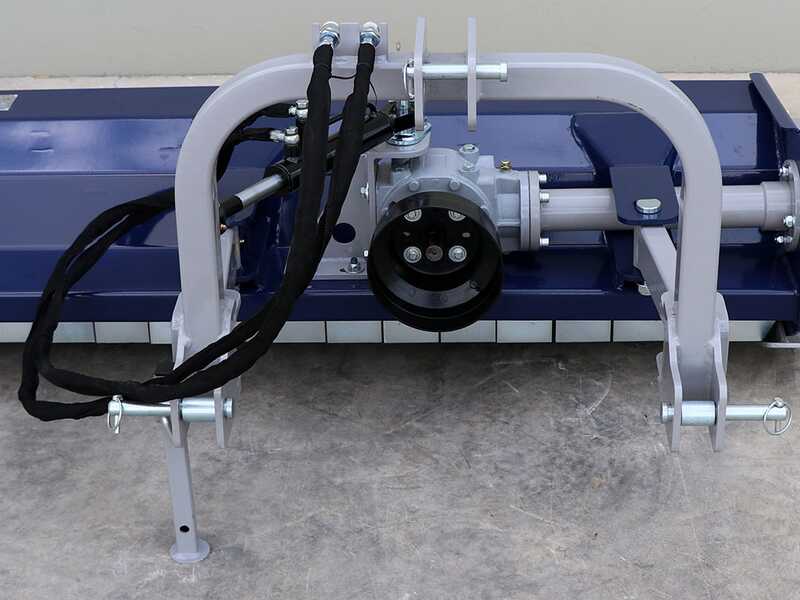

Détail de l'attelage 3 points robuste de 1ʳᵉ catégorie.

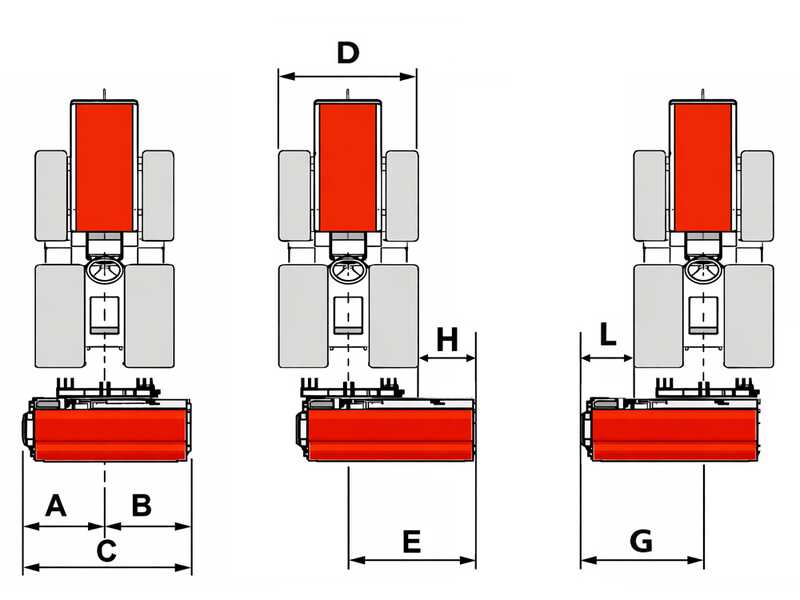

L'attelage à trois points dispose d'une ouverture latérale à partir du centre de 65 cm au total des deux côtés.

Ouverture maximale à droite, ouverture maximale à gauche.

Boîtier réducteur d'engrenages à bain d'huile. Le boîtier est en fonte, les engrenages internes sont en acier trempé. Équipée d'une rallonge lubrifiée.

Cette machine est équipée d'un dispositif à roue libre (ou accouplement à dépassement) intégré dans le réducteur à engrenages ; cela assure une longue durée de vie à toutes les pièces mobiles de la machine, en évitant le contrecoup qui se produirait en passant de la vitesse (540 l/min) à 0 l/min et en permettant au rotor de tourner librement jusqu'à l'arrêt.

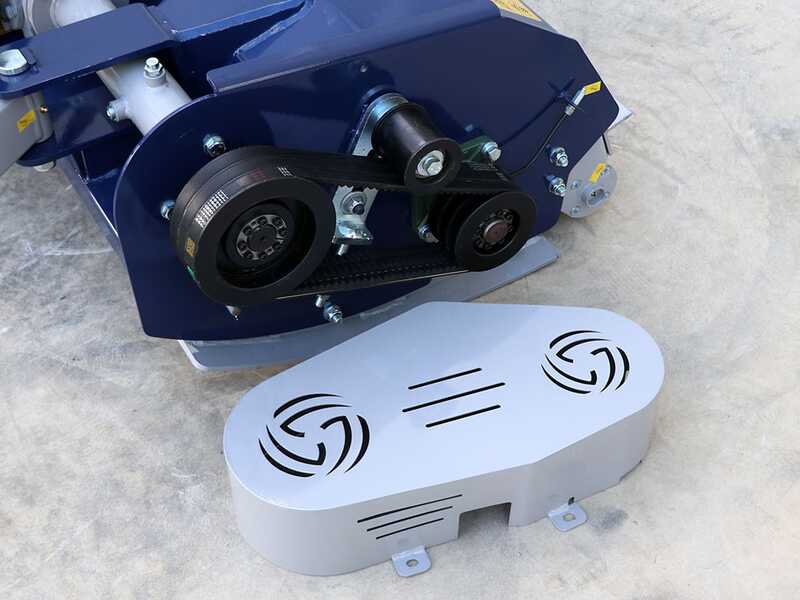

Transmission latérale à 3 courroies (la plupart des broyeurs tractés de cette catégorie de poids sont équipés d'une transmission normale à 2 courroies).

Détail du carter de protection des courroies latérales.

Détail du graisseur latéral côté transmission, placé dans une position pratique.

Détail de la boîte à engrenages:
1 - Bouchon de niveau d'huile
2 - Bouchon de vidange d'huile
3 - Bouchon de remplissage d'huile SAE 80/90 et purge

ATTENTION !

Le carter à engrenages de cette machine ne peut contenir plus de 0,5 l d'huile.

Veuillez lire attentivement le manuel d'instructions avant de démarrer la machine.

La prise de force est standard, de type 1 3/8" z6 (adaptée à tous les tracteurs actuels et récents) : si vous disposez d'un tracteur très ancien, veuillez vérifier qu'il est équipé de la même prise de force et qu'il a un sens de rotation normal (à droite).

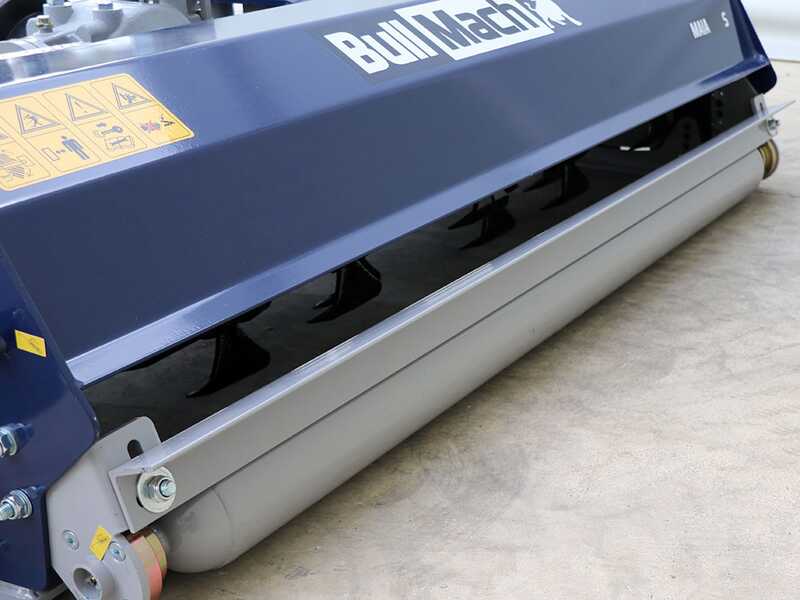

Rouleau arrière d'appui réglable en hauteur fourni de série avec un diamètre de 102 mm.

Détail du palier de fixation du rouleau arrière.

Racleur de rouleau inclus dans la fourniture.

Détail du palier de fixation du rouleau de coupe.

Glissières latérales d'appui de série, également réglables.

Détail du pied d'appui.

Série robuste de bandes de protection avant en acier profilé.

Détail du support du rouleau, avec trous pour le réglage en hauteur.
