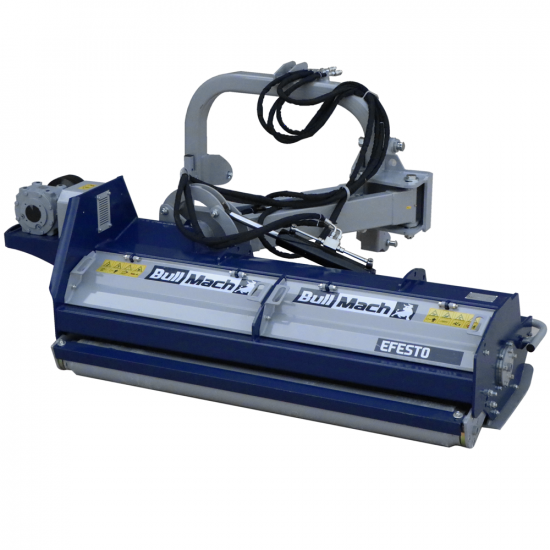

BullMach Efesto 200 - Broyeur d'accotement latéral à bras - Série lourde

Le broyeur d’accotement latéral à bras BullMach Efesto 200 est une option extrêmement polyvalente conçue pour l’entretien des espaces verts le long des routes, fossés et haies.

La boîte de vitesses CMR (conçue en Italie) garantit un transfert efficace et fiable de la puissance au tambour rotatif du broyeur. Fabriquée à partir de matériaux de haute qualité, comme l’acier haute résistance, pour une plus longue durée et fiabilité dans les temps nécessaires pour supporter les charges et le stress engrangés durant l’opération de broyage.

Le modèle Efesto 200 est équipé d'un bras qui permet un mouvement complet à la fois horizontalement que verticalement. Grâce à cette excellente mobilité, le broyeur d’accotement peut être utilisé pour nettoyer les bords des routes, les talus et les fossés. Sa capacité de travailler de manière indépendante du tracteur permet un accès facile même dans les zones plus difficiles à atteindre.

Le broyeur d'accotement BullMach Efesto 200 offre un excellent rapport qualité/prix et convient particulièrement aux utilisateurs qui ont besoin d'un haut niveau de flexibilité et de personnalisation dans leur travail de broyage. Grâce à son design robuste et à sa capacité d'adaptation aux différents besoins, c'est un excellent choix pour ceux qui recherchent un outil flexible et très performant.

Ce broyeur peut effectuer différentes fonctions comme :

• Coupe de l’herbe
• Broyage des tiges
• Broyage des sarments
• Taille des haies
• Idéal pour fossés, talus, pentes en général

Le déplacement latéral de type hydraulique du raccord à trois points est assuré par deux pistons solides montés sur la machine. La transmission latérale est assurée par 4 courroies.

DONNÉES TECHNIQUES (en résumé) :

• Largeur de travail effective : 200 cm
• Épaisseur de la structure : 10 mm
• Épaisseur du capot : 5 mm
• Largeur d’envergure effective : 260 cm
• Poids : 735kg

ÉQUIPEMENT DE SÉRIE (en résumé) :

• Attelage trois points de 1° catégorie
• Transmission à 4 courroies.
• Rotor avec marteaux
• Arbre à cardan
• Protections conformes aux normes CE

N.B. Les valeurs G et H de l'image varient en fonction de la taille des roues arrières du tracteur

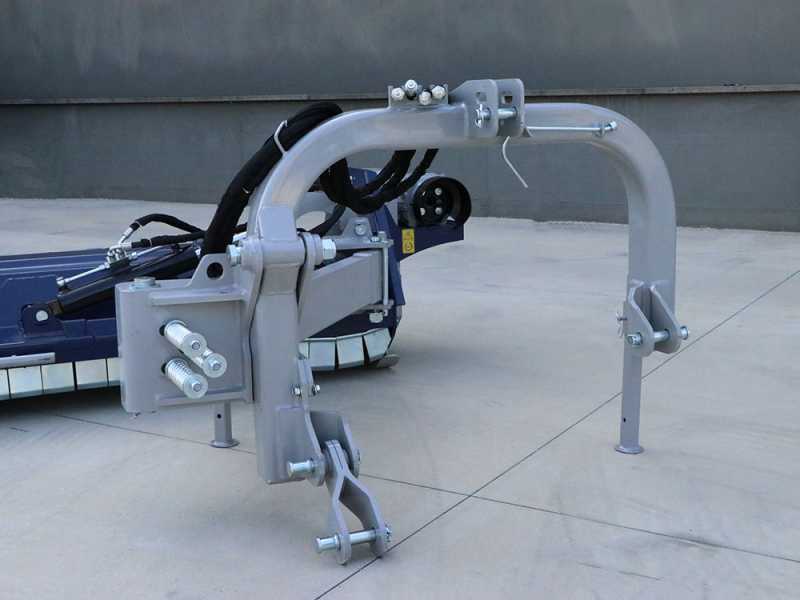

Le déport hydraulique latéral et vertical est commandé par 2 pistons. Doté de 4 tuyaux de 1/2 doivent être reliés aux raccords hydrauliques présents sur le tracteur.

Il s’agit d’un système de déplacement très robuste. Il est structuré sur des bras articulés dotés de mécanismes de rotation sur des bagues en acier renforcé.

Le broyeur peut travailler jusqu’à 90° en vertical vers le haut et -53° tournée vers le bas.

Détail de la vanne de blocage du piston hydraulique, celle-ci assure le maintien correct de la position du broyeur avec le tracteur en mouvement.

Détail du système de verrouillage du bras et du piston hydraulique, (lorsque le broyeur est en position verticale), cela assure le maintien correct de la position du broyeur avec le tracteur en mouvement.

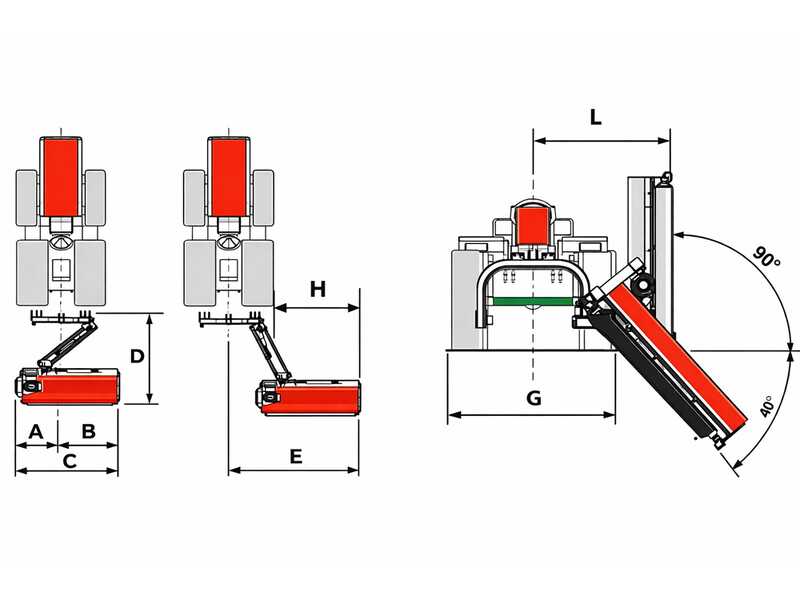

Schéma du déport latéral :

• A : 81.3 cm
• B : 171.7 cm
• C : 253 cm
• D : 198.2 cm
• E : 311.6 cm
• G : Largeur du tracteur
• H : E - 1/2 (G)
• L : 108.3 cm

Nr. marteaux montés de série : 18

Premier plan d’un des marteaux (marteaux dentés) monté sur des supports soudés au rotor.

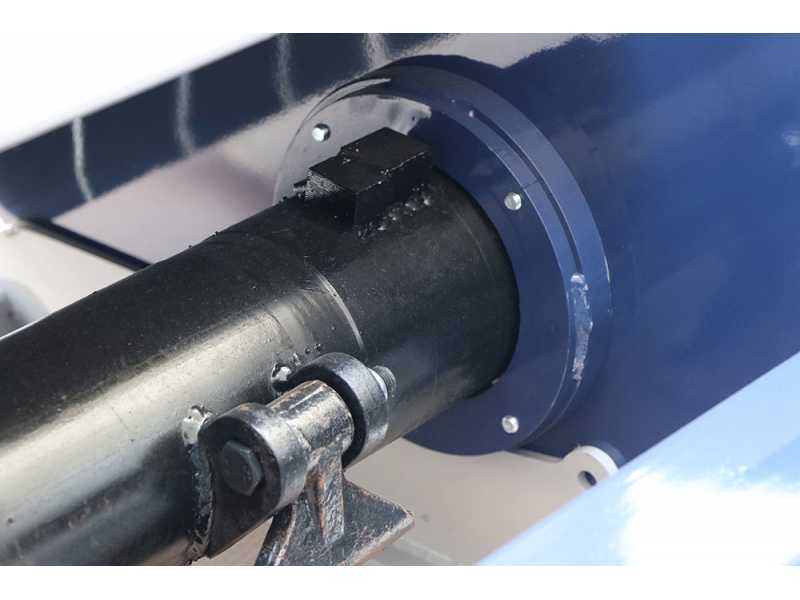

Détail du support latéral avec coussinets de fixation interne du rotor à couteaux.

Détail de la plaque de fixation externe du rotor, avec cavité centrale et graisseur.

Broie finement herbes et sarments, avec roulage contemporain du manteau herbeux. Grâce au grand nombre de tours du rotor et au nombre de marteaux élevé, l’effet de vague de l’herbe est réduit et on peut ainsi effectuer une excellente action de broyage.

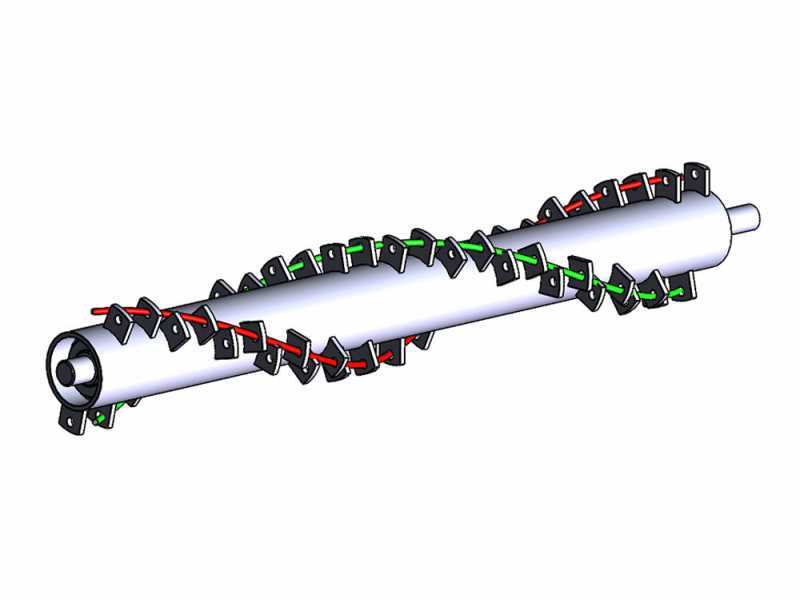

Image figurative du rotor à double spirale

Ce modèle de broyeur possède des ressorts antichocs robustes, conçus pour absorber les chocs et les vibrations lors de l'utilisation du broyeur.

Ces ressorts sont positionnés entre la tondeuse et le bras du tracteur, offrant différents avantages en termes de confort, de performance et de durabilité.

Pendant le travail, le broyeur peut subir des contraintes et des chocs importants dus à des obstacles, des trous, etc., qui peuvent être transmis au bras du tracteur et à l'opérateur. Les ressorts antichocs sont conçus pour atténuer ces chocs, réduire l'impact sur les pièces mécaniques de la tondeuse et améliorer le confort de l'opérateur.

Ils fonctionnent comme des amortisseurs, absorbant l'énergie générée par les chocs et la redistribuant uniformément le long du bras du tracteur. Cela réduit la pression sur les composants du broyeur, tels que les lames, les roulements et les engrenages, ce qui contribue à prolonger la durée de vie et à réduire le risque de dommages ou de casse.

De plus, les ressorts antichocs aident à maintenir une pression constante des lames sur le sol, même en présence de contraintes irrégulières. Cela garantit un broyage uniforme et une coupe propre de l'herbe ou des plantes, garantissant un résultat de haute qualité.

Broie finement herbes et sarments, avec roulage simultané du manteau herbeux.

Grâce au grand nombre de tours du rotor et au nombre de marteaux, l’effet de vague de l’herbe est réduit et on peut ainsi effectuer une excellente action de broyage.

Grâce aux marteaux de coupe très aiguisés, on obtient une excellente coupe sur les jardins, les gazons et zones urbaines.

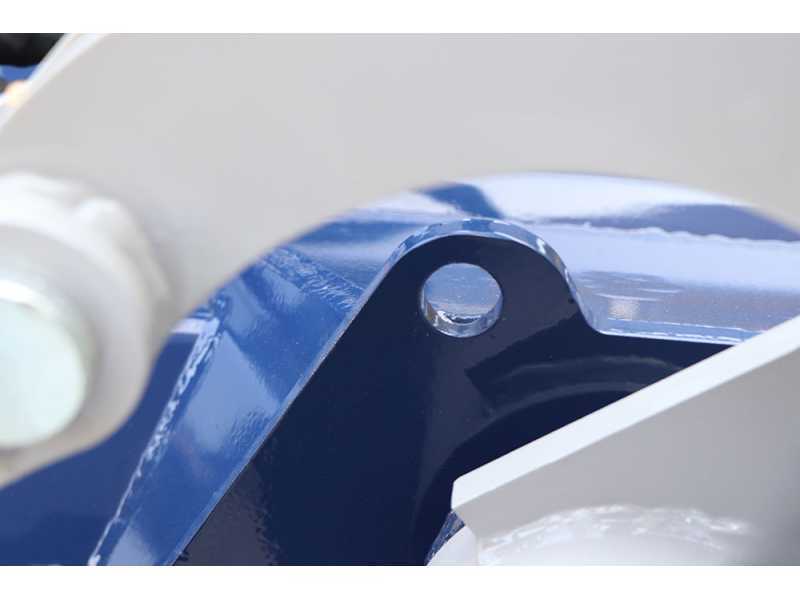

Le broyeur s'accroche à l'arrière sur l'attelage 3 points du tracteur.

Le rouleau de coupe a un diamètre de 140 mm.

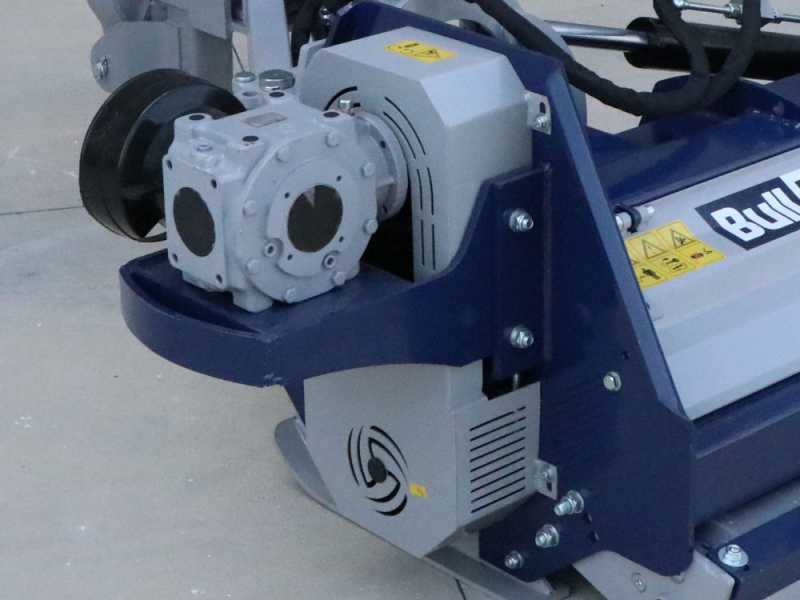

La boîte d’engrenages CMR est fabriquée à partir de matériaux de haute qualité, comme l’acier haute résistance, pour une plus longue durée et fiabilité dans les temps nécessaires pour supporter les charge et le stress engrangés durant l’opération de broyage.

La transmission par courroie de cette machine est positionnée à l'extérieur par rapport au rotor.

Boîte réducteur à engrenages à bain d’huile.

Transmission latérale à 4 courroies à grande section avec carter latéral de protection des courroies, doté de différentes ouvertures de ventilation (pour un refroidissement régulier).

La prise de force est standard, de type 1 3/8" z6 (adaptée pour tous les tracteurs actuels et de production récente) : Au cas où vous auriez un modèle de tracteur ancien, il est impératif de contrôler s'il est doté de la même prise de force ainsi que son sens de rotation qui doit être en sens horaire (droite).

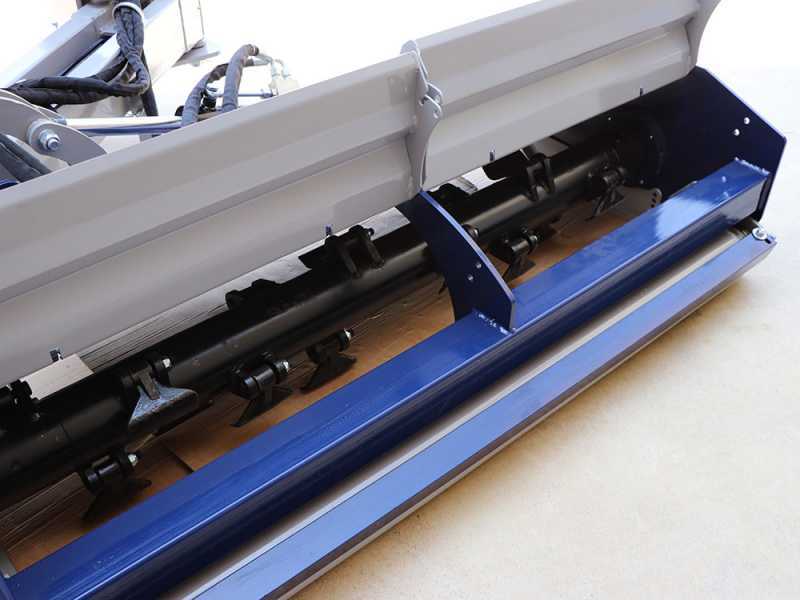

Ce broyeur à tracteur est équipé de double capot ouvrant à l’arrière monté sur 4 charnières. L’ouverture est très simple, et s’effectue en retirant simplement deux boulons. Équipée également de poignée de relevage. Cet appareil est vraiment pratique même lors des différentes opérations d’entretiens des parties internes, son nettoyage, le remplacement des consommables, etc.

Tirer sur le couvercle est extrêmement facile, il suffira de soulever le capot par le biais des poignées situées sur les chacun des côtés de la machine.

Racloir et rouleau arrière stabilisateur fournis de série, d’un diamètre de 163 mm.

Bandes de protection avant solides.

Doté de trous pour le réglage en hauteur. Il est réglable en hauteur avec 3 positions différentes.

Pieds de support

Détail du boulon de sécurité à utiliser uniquement pendant le transport (à retirer pendant le travail)

Patins latéraux d’appui de série et réglables.

Série de bandes de protection avant solides en acier profilé.
