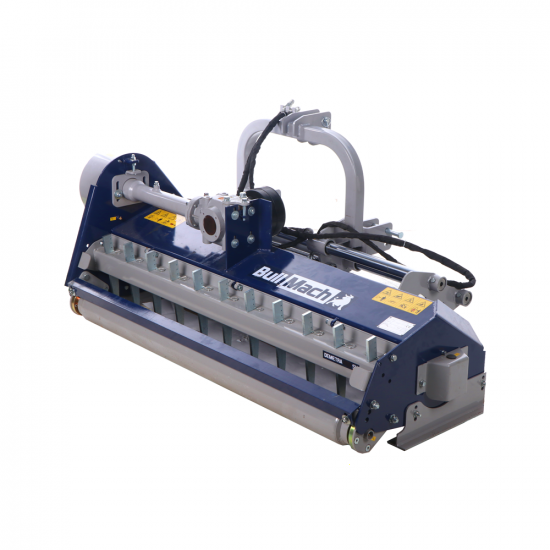

BullMach Demetra 150 SH - Broyeur agricole pour tracteur - Série lourde - Déport hydraulique

Le broyeur pour tracteur BullMach serie SH demetra 150 série lourde, avec déport hydraulique, est une machine utilisée pour broyer et couper du matériel végétal, comme les arbres, arbustes, souches et autres plantes de grandes dimensions. Ce type de broyeur est conçu pour travailler sur des terrains accidentés ou difficiles à atteindre, grâce à sa capacité de se déplacer de manière hydraulique.

Grâce à sa puissance et à sa polyvalence, le broyeur SH demetra 150 avec déport hydraulique peut faire face à des travaux lourds et rendre plus efficace les activités de coupe et broyage.

Broyeur série lourde, pour des travaux dans un contexte principalement domestique.

Il est équipé d'un déport hydraulique, 4 courroies de transmission, crampons postérieurs et rouleau arrière.

Le boîtier à engrenages CMR (projeté en Italie) est un élément essentiel qui transmet la puissance du moteur du tracteur à l'unité de coupe du broyeur même. Il est responsable du réglage de la vitesse et du moment de torsion qui sont transmis à l'unité de coupe.

DONNÉES TECHNIQUES (en résumé) :

• Largeur de travail effective : 150 cm
• Largeur encombrement effective : 180 cm
• Attelage 3 points de 1ʳᵉ et 2ᵉ catégorie
• Transmission à 4 courroies
• Boîtier engrenages : CMR (projeté en Italie)
• Poids : 427 kg

ÉQUIPEMENT DE SÉRIE (en résumé) :

• Rouleau stabilisateur arrière
• Arbre à cardan
• 11 crampons arrière

Attention : la machine est envoyée prête à l'emploi et l’huile à niveau. L'appareil est livré monté, il est cependant nécessaire de contrôler le serrage des boulons.
Avant toute première utilisation, lire attentivement le manuel d'instructions.

Nr. marteaux dentés montés de série : 12

poids d'un seul marteau denté : 1600 gr

Ces marteaux sont montés sur un robuste boulon en acier trempé d'un diamètre de 25 mm (longueur 15 mm).

Premier plan des marteaux denté de coupe, montés sur rouleau tournant.

Broie finement herbes et sarments, avec successif roulage du manteau herbeux. Grâce au rotor à haut régime et aux nombreux marteaux, il réduit l'effet de vague du manteau herbeux tout en broyant le tout très finement.

Présence de 11 crampons réglables en hauteur montrés sur un tubulaire qui permettent de soulever les sarments plantés sur le sol de façon à ce que les marteaux dentés soit capables de les intecepter.

Le rouleau tournant où sont placés les marteaux mesure 140 mm de diamètre.

Image figurative du rotor à double spirale

Le broyeur est équipé avec déport hydraulique.

L'attelage à trois points coulisse de droite à gauche grâce à un piston hydraulique qui doit être monté à la place de la barre de déport manuel.

Détail du piston qui commande le déport hydraulique (50 cm) de ce broyeur.

Prise de force standard universelle (1 3/8’’ Z6)

Les raccords sont de type universel et sont compatibles avec tous les tracteurs présents sur le marché. Les raccords positionnés sur la base ont deux points de raccordement, qui permettent deux hauteurs différentes à partir du sol : 36 et 32 cm.

Détail du robuste attelage à 3 points de 1ʳᵉ catégorie et 2ᵉ catégorie.

Le raccord glisse sur deux robustes tubulaires avec un diamètre de 50 mm.

Graisseur du coulissement hydraulique de l'attelage à 3 points.

Mesure entraxe : 64 cm

Dimensions des broches de raccordement inférieures : 22/28 mm

Dimensions des broches de raccordement supérieures : 19/25 mm

Ouverture maximale partie droite, ouverture maximale partie gauche.

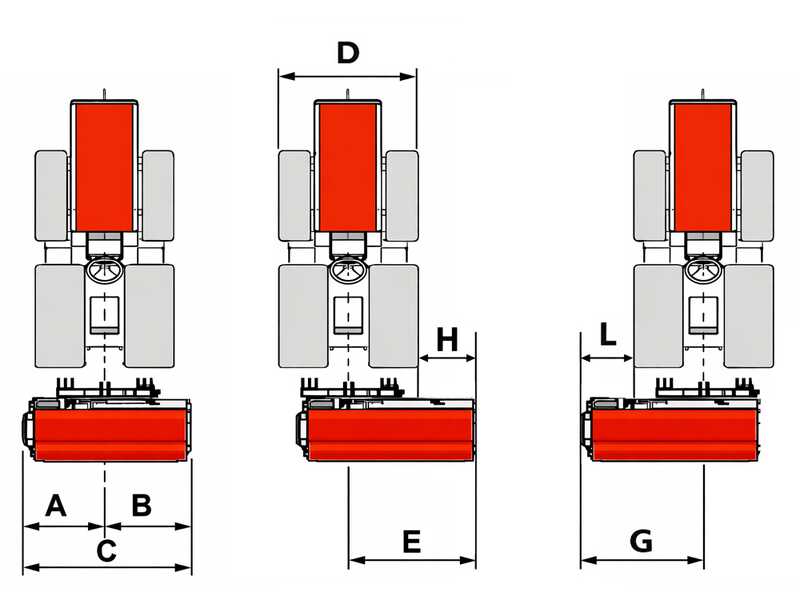

Schéma du déport latéral :

A : 63.6 cm
B : 81.4 cm
C : 150 cm
D : Largeur du tracteur
E : 107.1 cm
G : 95.9 cm
H : E - 1/2 (D)
L : G - 1/2 (D)

Les barres de ramassage arrière de la série (bêches) sont particulièrement adaptées au broyage des sarments ou de tout autre résidu de culture. Il s'agit d'un outil très important, car il n'existe pas sur le marché de broyeur capable de broyer efficacement les résidus de taille, sans laisser de fragments de taille moyenne ou grande.

Les tiges effectuent une véritable de "ratissage", en récupérant tout ce qui reste, même ce qui a été enseveli par les roues. Ensuite, les marteaux passent très près des tiges et récupèrent les résidus en continuant l’opération de broyage grâce à la minutieuse action des contre-lames pour un résultat parfait.

Il est ensuite passé, comme expliqué ci-dessus, à travers les rangées de contre-couteaux, ce qui permet d'obtenir un produit complètement déchiqueté. À la fin du travail, il sera très difficile de trouver des résidus de taille encore intacts dans toute la zone soumise au travail de ce broyeur.

MONTAGE : les tiges doivent être réglées à une hauteur permettant le travail au ras du sol et avoir une position "libre". Il faut qu’elles oscillent afin de pouvoir s’adapter aux aspérités et irrégularités du terrain suivant leur possibilité de s’incliner en arrière.

La particularité qui distingue ce broyeur, c'est son ouverture arrière.

Elle permet, non seulement, un réglage de l'espace de déchargement via de simples vis, mais cela simplifie aussi l'activité d'entretien, permettant d'agir dans des zones spécifiques de la machine.

Boîtier réducteur à engrenages à bain d'huile. La carter est en fusion, les engrenages internes en acier trempé.

Cet appareil est doté d'un dispositif à roue libre intégré dans la boîte à engrenages ; cela assure une longue durée de vie à toutes les parties en mouvement de la machine, en évitant le contrecoup qu'il pourrait y avoir en passant du mouvement (540 tours/min) à 0 tours/min et permet au rotor de tourner librement jusqu'à l'arrêt total.

Transmission latérale à 4 courroies (la plupart des broyeurs sur tracteur pour cette catégorie de poids sont dotés de transmission à 3 courroies)

Détail du carter de protection courroies latérales.

Présence de 4 œillets qui permettent un fonctionnement optimal des courroies en parallèle.

Détail sur le graisseur latéral côté transmission, placé dans une position pratique, facilement accessible juste sous l'une des vis qui retient le carter de transmission.

Détail de la boîte à engrenages:
1 - Bouchon de niveau d'huile
2 - Bouchon de vidange d'huile
3 - Bouchon de remplissage d'huile SAE 80/90 et purge

ATTENTION !

La boîte à engrenages de cette machine ne peut contenir plus de 1,2 L d'huile.

Avant d’utiliser la machine, lire attentivement le manuel d’instructions.

La prise de force est standard, de catégorie 1 3/8" z6 (adaptée à tous les tracteurs actuels et de production récente): Au cas où vous avez un ancien tracteur, il est impératif de contrôler s'il est doté de la même prise de force et ainsi que son sens de rotation qui doit être en sens horaire (droite).

Détail du support latéral avec palier de fixation interne du rotor à marteaux.

Détail de la fixation externe du rotor, avec cavité centrale doté de graisseur.

Le rouleau de coupe a un diamètre de 107 mm.

Grâce aux marteaux on obtient une bonne coupe dans les jardins, gazons et zones urbaines Le broyeur s'accroche à l'arrière sur l'attelage 3 points du tracteur.

Prise de force standard universelle (1 3/8’’ Z6)

Détail de l'attelage 3 points robuste.

Rouleau arrière d'appui réglable en hauteur fourni de série, d’un diamètre de 150 mm.

Détail du coussinet de fixation du rouleau.

Détail du graisseur du rouleau, avec orifices pour le réglage en hauteur. Réglable en hauteur sur 3 positions différentes.

Patins latéraux d'appui de série, qui peuvent également être réglés sur 2 positions différentes.

Série de protections antérieures robustes réalisées en acier moulé.

Détail des bêches réglables en hauteur.

Barre de protection rouleau d'appui.
