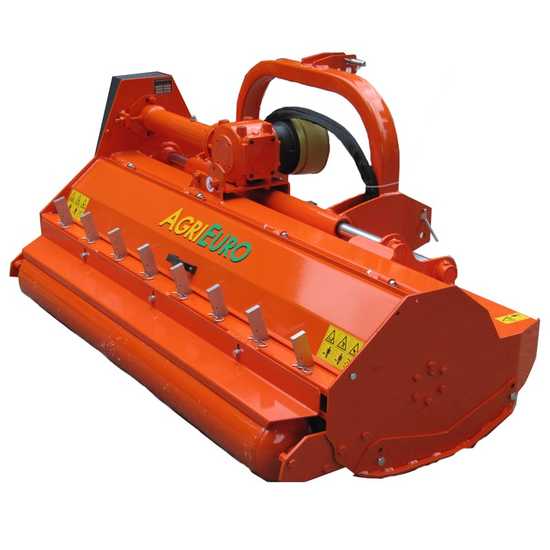

Broyeur de branches pour tracteur PS 140 - Série lourde - Déport hydraulique

... probablement le broyeur de branches le plus innovant sur le marché ... nous avons fait tous les efforts pour le rendre le meilleur ...

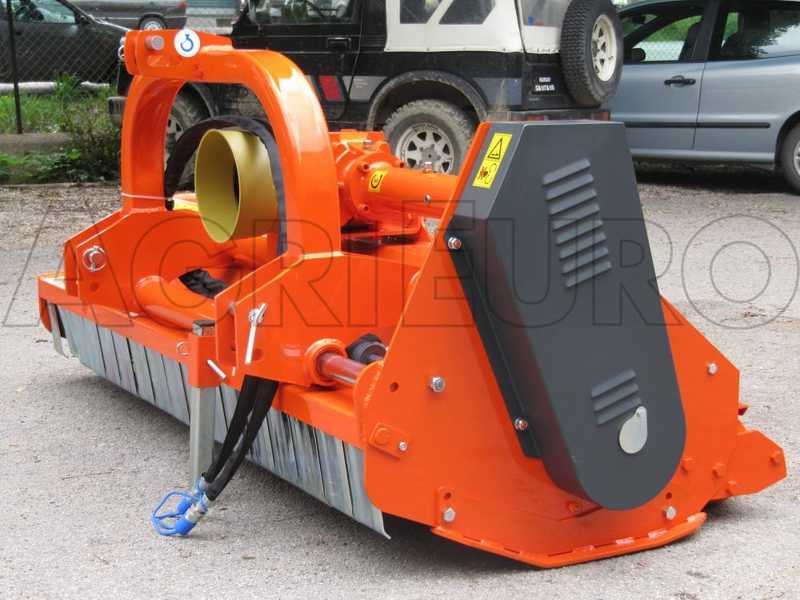

Broyeur de sarments lourd adapté pour différents types de traitement (herbe, tailles, paille, sous-bois, etc...). Il est équipé d'un déplacement latéral hydraulique sur double guide chromé en C45, double châssis caissonné avec couvercle arrière ouvrable pour inspection, 3 courroies de transmission, roulements à rouleaux orientables avec doubles anneaux d'étanchéité à double lèvre, patins latéraux réglables et boîte d'engrenages Comer avec extension lubrifiée.

Épaisseur de la tôle: 8mm (2 de 4mm chacune)

Épaisseur du couvercle: 5mm

DONNÉES TECHNIQUES (en résumé):

• Largeur de travail effective: 140 cm
• Largeur totale effective (avec patins latéraux montés): 154 cm
• Poids: 480 kg

ÉQUIPEMENTS STANDARD (en résumé):

• déplacement latéral hydraulique (48 cm)
• exécution avec marteaux dentés
• exécution avec double capot (double caisson)
• exécution avec double rangée de contre-couteaux
• rangée de tiges arrière (barres de collecte)
• couvercle arrière ouvrable
• rouleau de support arrière
• patins latéraux de support

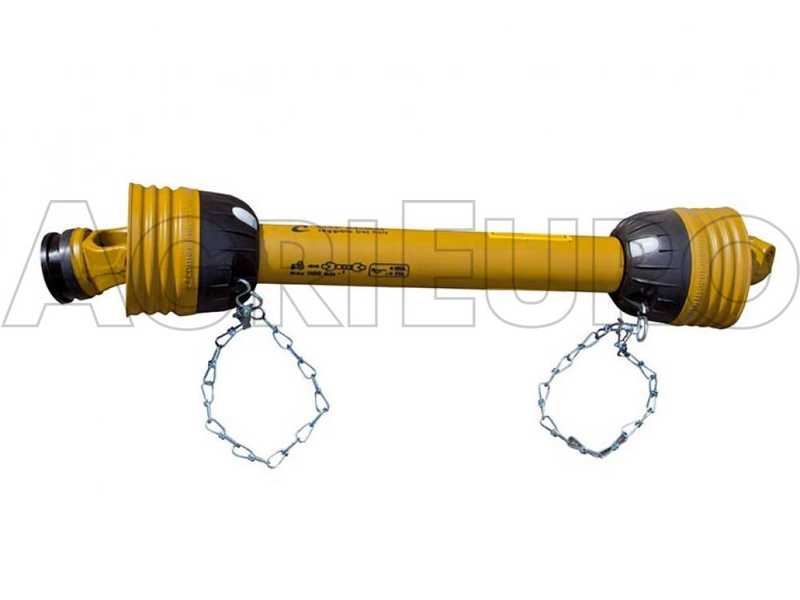

• arbre à cardan

Nb. marteaux dentés montés en standard: 10

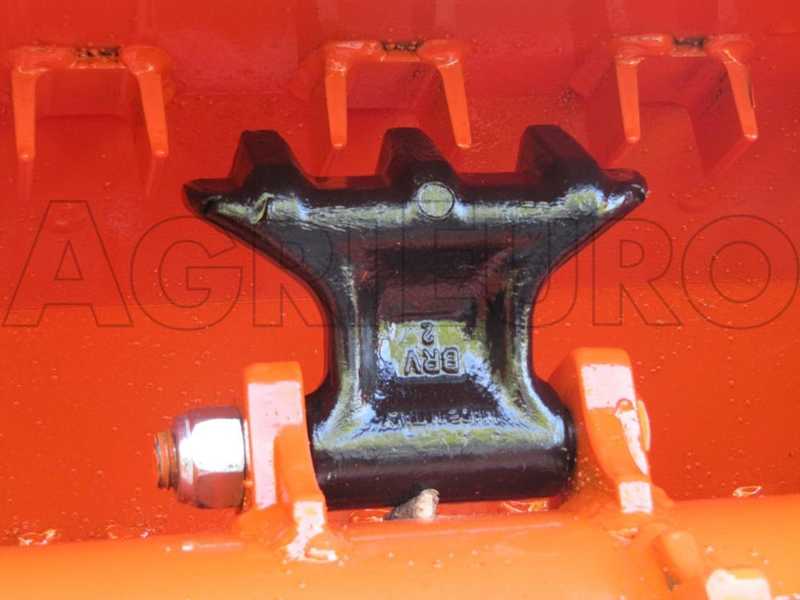

Exécution avec des marteaux dentés innovants.

Il s'agit des marteaux les plus robustes et lourds sur le marché (les marteaux standards avec coupe lisse que l'on trouve sur le marché pèsent au maximum 1,6 kg).

Ces marteaux dentés que nous utilisons, en plus d'être nettement plus robustes et performants par rapport aux marteaux traditionnels à profil lisse, permettent de travailler sans problème (non seulement sur l'herbe, la paille et autres) mais aussi en présence de corps solides, comme le bois et quelques pierres, grâce à ses trois robustes "burins" qui tendent à "briser" et percer plus facilement. Ces marteaux sont également montés sur un robuste boulon en acier trempé de 20 mm de diamètre (longueur 150 mm) qui rend impossible la coupe en cas de choc (90% des broyeurs sur le marché ont des marteaux avec des boulons de 16 mm de diamètre). La largeur de l'attache du marteau est de 90 mm.

Rotor de forte épaisseur. Cela signifie qu'il est capable de résister à de nombreuses années de travail et à des chocs accidentels de certaine importance.

Il a également été équilibré électroniquement.

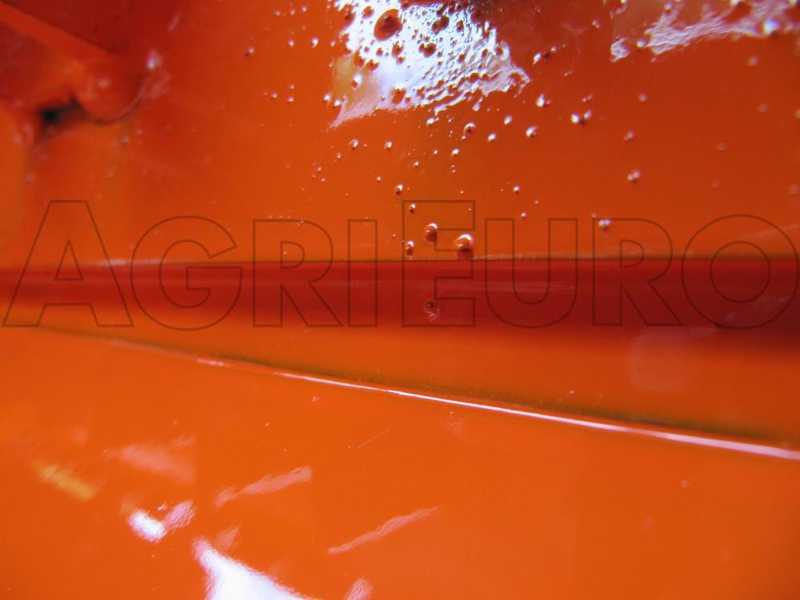

Supports de soutien des marteaux super renforcés: ils ont une fixation au rotor soudée d'une longueur d'environ 10 cm. Impossible de les détacher accidentellement même en cas de chocs violents.

De plus, le rotor est monté sur supports latéraux en acier équipés de roulements à rouleaux orientables de type hautement professionnel, avec doubles anneaux d'étanchéité à double lèvre.
Les roulements à rouleaux représentent absolument la technologie la plus professionnelle et fiable dans le domaine des broyeurs.

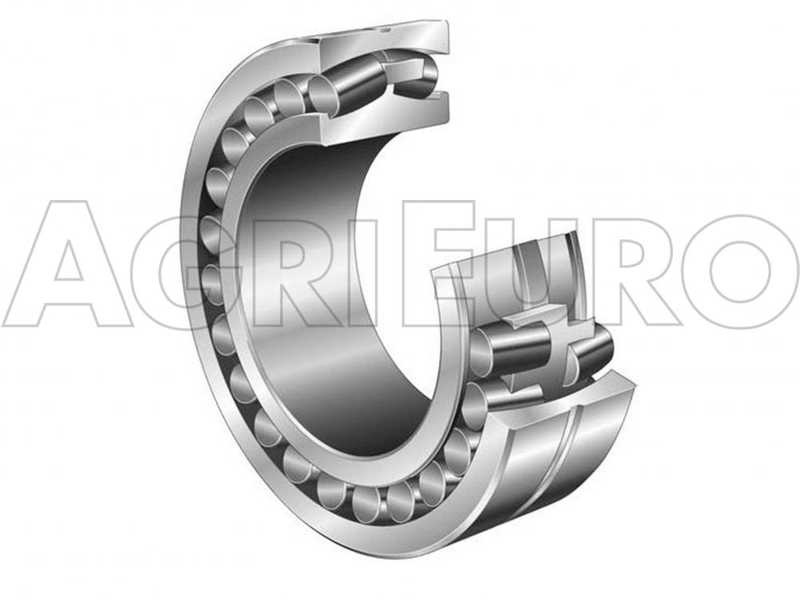

N.B. La photo du rouleau est uniquement à titre illustratif, le rouleau en question concerne un modèle similaire

Exécution châssis avec double capot (ou double caisson) de forte épaisseur. Ces deux sections d'acier sont superposées l'une sur l'autre, en contact, rendant la machine deux fois plus robuste par rapport aux broyeurs classiques avec châssis standard. Ce broyeur est ainsi véritablement indestructible même dans des conditions adverses. Résistant sans la moindre difficulté en présence de pierres (de taille non excessive), de buissons, de broussailles et de sous-bois avec des branches de bon diamètre

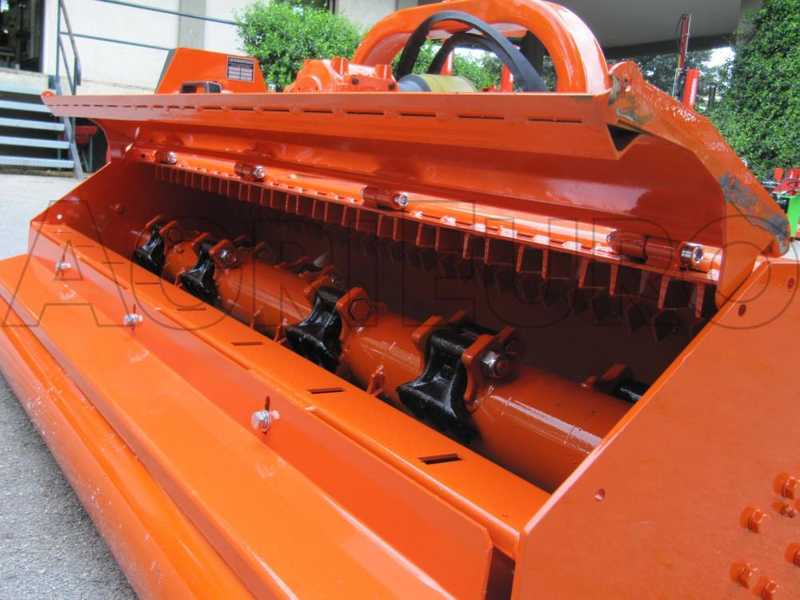

Nb. 02 rangées de contre-couteaux sous le châssis. Il s'agit sans aucun doute de la plus grande nouveauté jamais vue sur un broyeur tout usage. La chose la plus extraordinaire est la trajectoire des 3 burins dont chaque marteau est équipé, elle entre parfaitement dans ces contre-couteaux, les traversant. Cela signifie que tout ce qui entre dans l'appareil de broyage de cette machine, c'est-à-dire tout ce qui passe en dessous, est littéralement "PULVÉRISÉ". Il suffit de penser que le marteau traverse les deux rangées de contre-couteaux plus de 30 fois par seconde! Il a donc une capacité de fragmentation bien 3 ou 4 fois supérieure par rapport à un broyeur traditionnel avec des marteaux lisses et sans ces rangées de contre-couteaux à intersection.

À l'œil, le résultat est vraiment impressionnant surtout dans le broyage, en plus de l'herbe, des branches et des résidus de taille. Sur un broyeur commun, le marteau, dans sa rotation, lorsqu'il frappe une branche, tend simplement à la lancer derrière à grande vitesse, la sectionnant au maximum une ou deux fois en deux tronçons mineurs, dans certains cas la laissant même intacte. Dans cette machine, en revanche, elle est forcée par les marteaux à l'intérieur des contre-couteaux, et le résultat est que celle-ci est inévitablement broyée très finement.

Rangée de tiges arrière de ramassage (de série). Celles-ci sont spécifiques pour le broyage des tailles ou de tout autre résidu de culture. C'est un outil d'une importance fondamentale, si l'on pense qu'il n'y a pas un seul broyeur sur le marché vraiment capable de broyer efficacement les tailles, sans laisser de fragments de taille moyenne à grande. Partons du principe que tout broyeur est réglé à une hauteur de travail du sol d'environ 3/4 cm. Cela fait que le broyeur tend à laisser intacts tous les branches et les résidus posés au sol, car le marteau ne travaille souvent pas assez près du sol pour pouvoir les "griffer". Il ne faut pas sous-estimer non plus comment les roues du tracteur tendent à écraser au sol ou même à enterrer ces résidus. Les tiges effectuent une véritable action de "ratissage", extrayant du sol et soulevant même ces résidus enterrés par les roues, les traînant derrière eux. De cette façon, aucune branche ou résidu n'aura la possibilité d'échapper à ce système. Chaque marteau passe à une très courte distance de chaque tige. Ainsi, il prendra la branche soulevée par les tiges et la portera au broyage. Pour ensuite être passé, comme expliqué ci-dessus, à travers les rangées de contre-couteaux, résultant ainsi complètement broyé. À la fin du travail, il sera vraiment difficile de trouver encore quelques résidus de taille encore intacts dans toute la zone soumise au travail de ce broyeur!

MONTAGE: les griffes doivent être réglées à une hauteur qui leur permette de travailler au ras du sol, placées en position "libre". En effet, elles doivent avoir la possibilité d'osciller verticalement, s'adaptant ainsi aux éventuelles aspérités et déconnexions du terrain, grâce à leur inclinaison prononcée vers l'arrière.
Si la griffe "trébuche" sur un obstacle pendant le parcours, par exemple une racine ou une grosse pierre affleurant du sol, elle peut reculer en se soulevant, évitant ainsi de se plier.

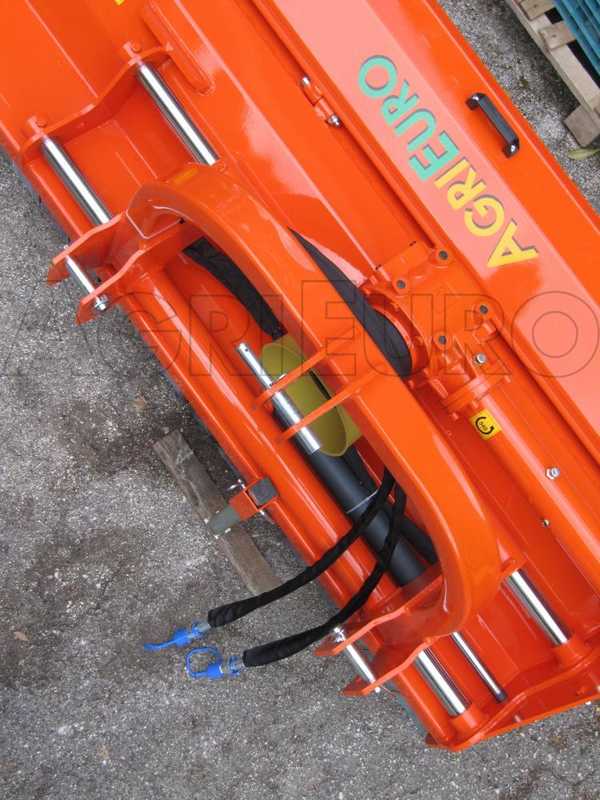

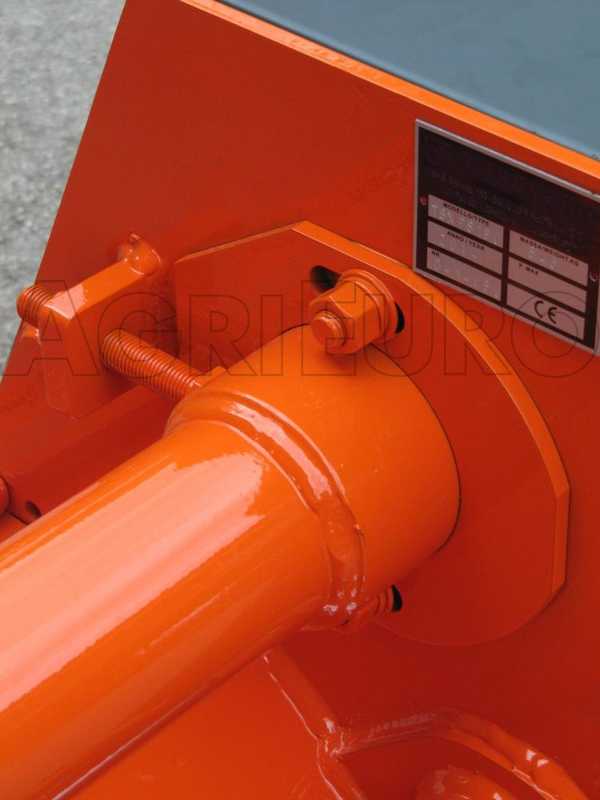

Déplacement latéral hydraulique commandé par piston. Équipé de deux tuyaux avec raccords rapides qui doivent être connectés aux raccords hydrauliques présents sur le tracteur. Le déplacement obtenu est de 48 cm.

Dans ce cas également, le type de déplacement est le plus solide et robuste que l'on puisse trouver sur le marché. Il est en effet structuré sur deux tuyaux en acier C45 chromé PLEINS. Pleins signifie que même en cas de forts chocs accidentels, cela restera absolument indéformable.

Détail des raccords réalisés en position très rapprochée du corps de la machine, c'est-à-dire peu saillants. Cela permet d'avoir le broyeur en position très rapprochée du tracteur, éliminant le risque de projection de pierres vers l'opérateur mais surtout éliminant les éventuels problèmes de soulèvement de la machine, car de cette façon son poids est très rapproché du tracteur, pesant ainsi beaucoup moins. Cela permet d'attacher la machine, malgré son poids élevé, même sur des tracteurs de masse et de dimensions moindres.

Boîte d'engrenages à bain d'huile de grandes dimensions, de production originale COMER. L'enveloppe est réalisée en fonte, les engrenages internes en acier trempé. Équipée également d'une extension lubrifiée.

Transmission latérale à 3 courroies à grande section (la majorité des broyeurs à tracteur sur le marché sont équipés d'une transmission à 3 courroies)

Carter de protection des courroies latérales avec encombrement optimisé: seulement 10 cm d'épaisseur. Ce détail rend ce broyeur avec l'encombrement le plus réduit sur le marché, par rapport à la largeur effective de travail. En considérant l'encombrement de ce carter et du patin d'appui du côté opposé qui dépasse de quelques CM par rapport au flanc de la machine, l'encombrement total de ce broyeur est seulement de 14 cm de plus par rapport à la largeur effective de coupe!!

Détail du graisseur latéral côté transmission, placé en position facilitée, accessible par la fenêtre dédiée

Grâce aux courroies dentées, on constate une amélioration dans la dissipation de la chaleur permettant une meilleure et plus grande transmission du mouvement rotatif.

Ce broyeur à tracteur est équipé en série d'un couvercle arrière ouvrable monté sur 4 robustes charnières. L'ouverture est simple, réalisable en retirant deux simples boulons. Équipé également d'une poignée de levage. Extrêmement pratique pour les opérations de maintenance interne, nettoyage, remplacement d'outils, etc...

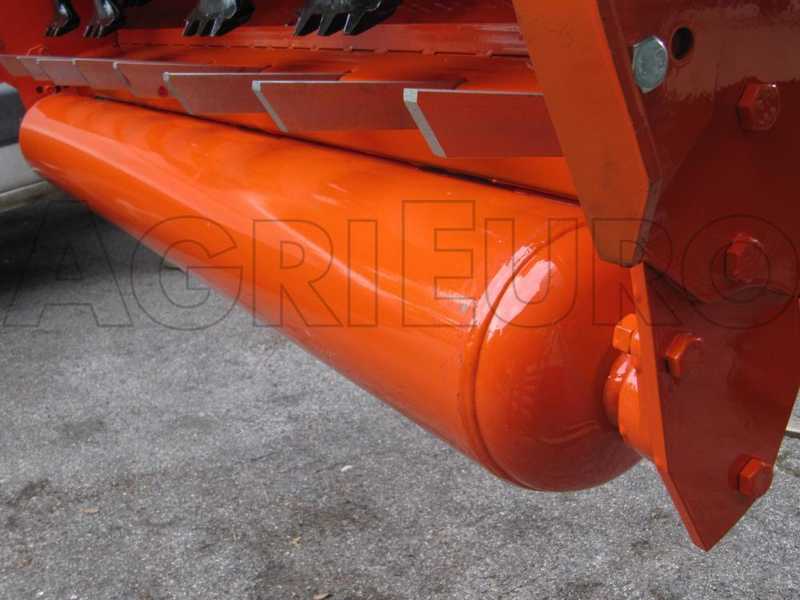

Rouleau arrière de support réglable en hauteur d'un diamètre exceptionnel: bien 190 mm. Sans aucun doute la dimension la plus grande de sa catégorie.

Détail du gros roulement avec plaque en fonte de fixation du rouleau

Détail du support latéral en acier de soutien du rouleau, avec trous pour le réglage en hauteur

Détail du support racleur de rouleau de type professionnel et réglable en hauteur à travers les vis appropriées

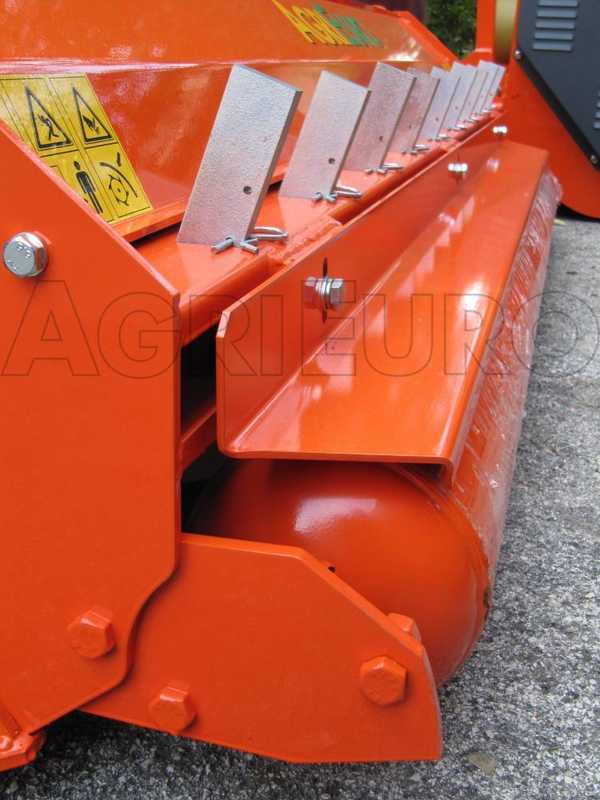

Patins latéraux de support de série

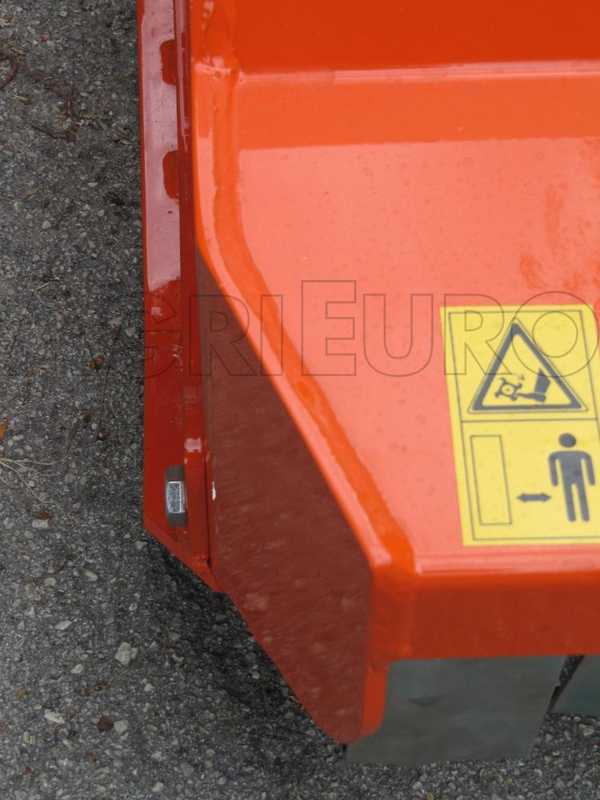

Design spécial de la partie latérale, qui grâce à l'indentation permet d'éviter les troncs ou les obstacles en cas de contact évitant ainsi de causer des dommages au broyeur ou au tracteur.

À noter comment le patin de support adjacent est conçu comme partie intégrante et prolongement de cette forme, sans aucun corps saillant (pas même un boulon) qui puisse représenter un point de trébuchement

Robuste série de bandes avant de protection réalisées en acier formé
