Broyeur d'accotement latéral à bras pour tracteur

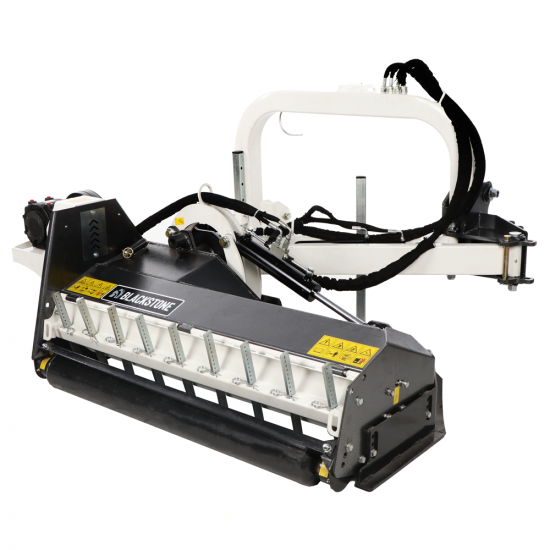

Broyeur d’accotement latéral à bras BP-LA 135 HYDRO :

Ce modèle medium-lourd représente le plus haut degré de flexibilité des broyeurs ayant un mouvement complètement horizontal et vertical.

Cette mobilité permet au broyeur d'être utilisé pour le nettoyage des bords de route, des berges et des fossés, où il est nécessaire que le broyeur travaille à l'extérieur du tracteur ou même pour la coupe de haies ou de buissons.

Broyeur caractérisé par un excellent rapport qualité/prix, adapté à tous ceux qui ont besoin d'un haut niveau de flexibilité.

Une machine professionnelle, idéale pour le nettoyage de l'herbe spontanée sur les routes, les fossés et les haies.

Idéal pour les travaux municipaux, les fossés, les talus, et les pentes en général.

Il peut effectuer différentes fonctions comme :

Coupe de l’herbe
Broyage des tiges
Broyage des sarments
Taille des haies
Idéal pour fossés, talus, pentes en général

Le déplacement latéral de type hydraulique du raccord à trois points est assuré par deux pistons solides montés sur la machine.

La transmission latérale est assurée par 3 courroies.

DONNÉES TECHNIQUES (en résumé) :

Largeur de travail effective : 135 cm
Largeur d’envergure effective : 185 cm
Poids : 499 kg

ÉQUIPEMENT DE SÉRIE (en résumé) :

Attelage trois points de 2° catégorie
Transmission à 3 courroies.
Rotor avec marteaux dentés
Arbre à cardan
Protections conformes aux normes CE

BlackStone BP-LA 165 Hydro - Broyeur d'accottement latéral à bras pour tracteur - Série médium-lourde

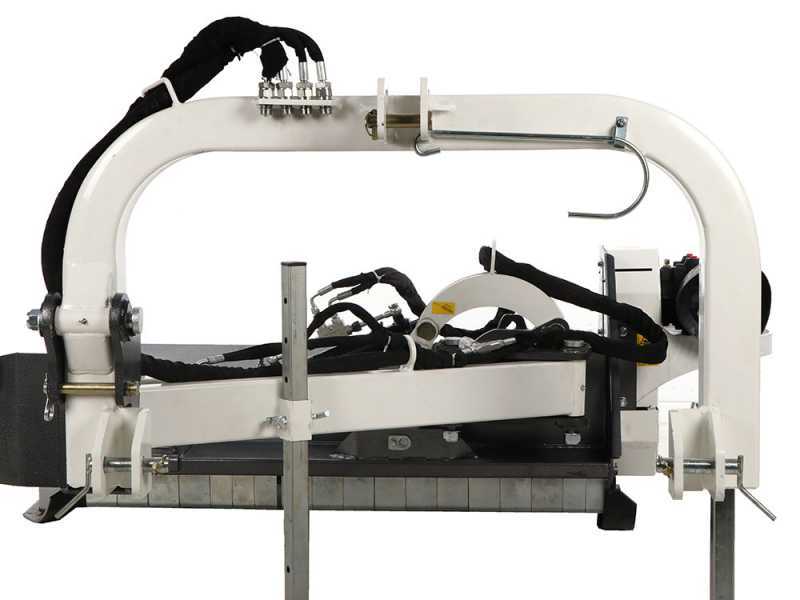

Déport latéral et vertical hydraulique

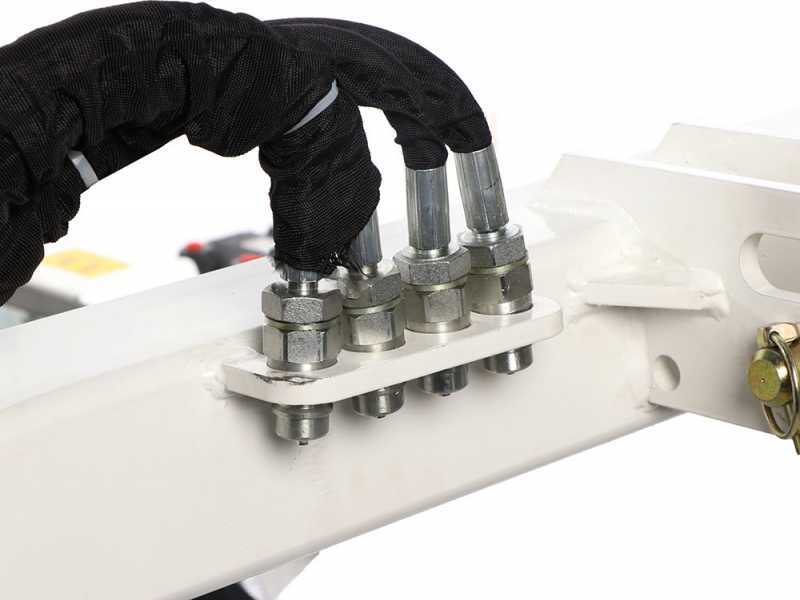

Le déport hydraulique latéral et vertical est commandé par 2 pistons. Doté de 4 tuyaux qui doivent être reliés aux raccords hydrauliques présents sur le tracteur.

Il s’agit d’un système de déplacement très robuste. Il est structuré sur des bras articulés avec des mécanismes de rotation sur des bagues en acier renforcé (Pcm).

Le broyeur peut travailler jusqu’à 90° en verticale vers le haut.

Détail de la vanne de blocage du piston hydraulique, celle-ci assure le maintien correct de la position du broyeur avec le tracteur en mouvement.

Équipé d'un système de contrôle du débit d'huile au piston arrière, pour toujours garantir la bonne vitesse de déplacement.

Détail du système de verrouillage du bras et du piston hydraulique, cela assure le maintien correct de la position du broyeur avec le tracteur en mouvement.

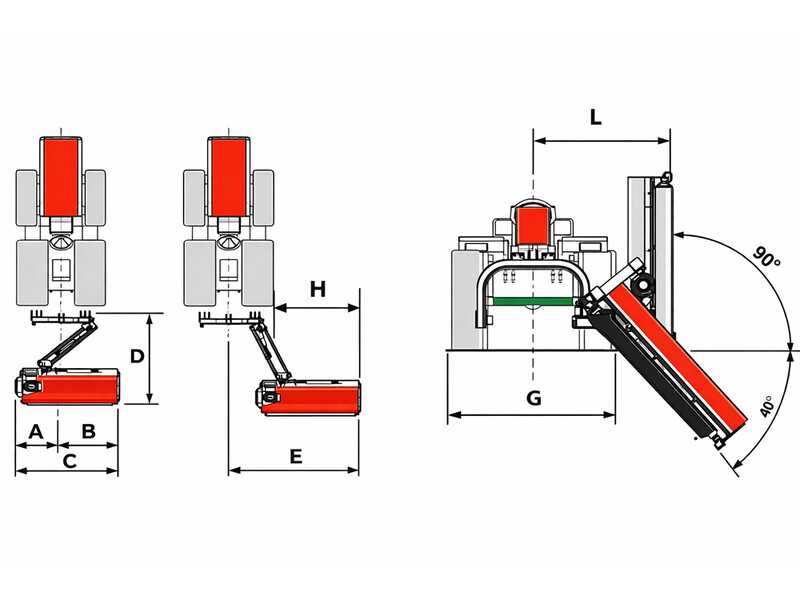

Schéma du déport latéral :

A : 68.5 cm
B : 143 cm
C : 211.5 cm
D : 187 cm
E : 286.8 cm
G : Largeur du tracteur
H : E - 1/2 (G)
L : 192 cm

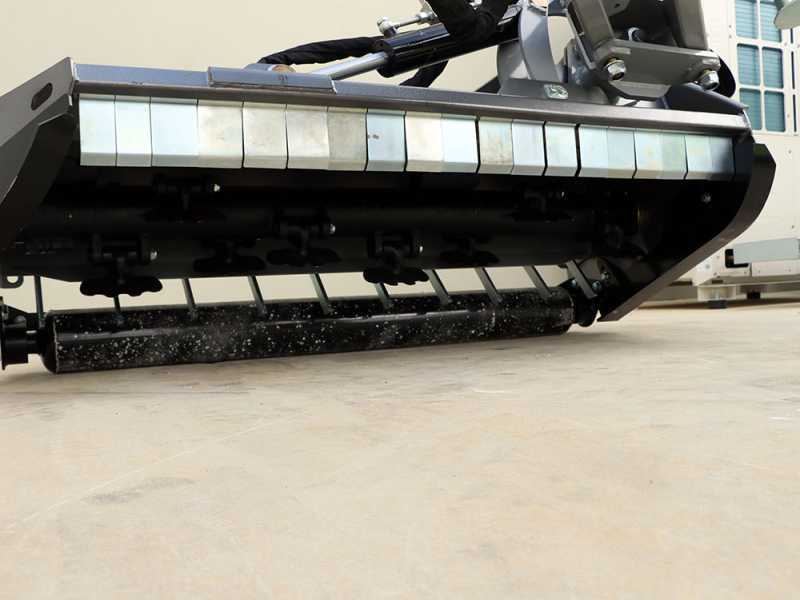

Outils de coupe à marteaux dentés

Nombre de marteaux montés de série : 12

Premier plan d’un des marteaux (marteaux dentés) monté sur des supports soudés au rotor.

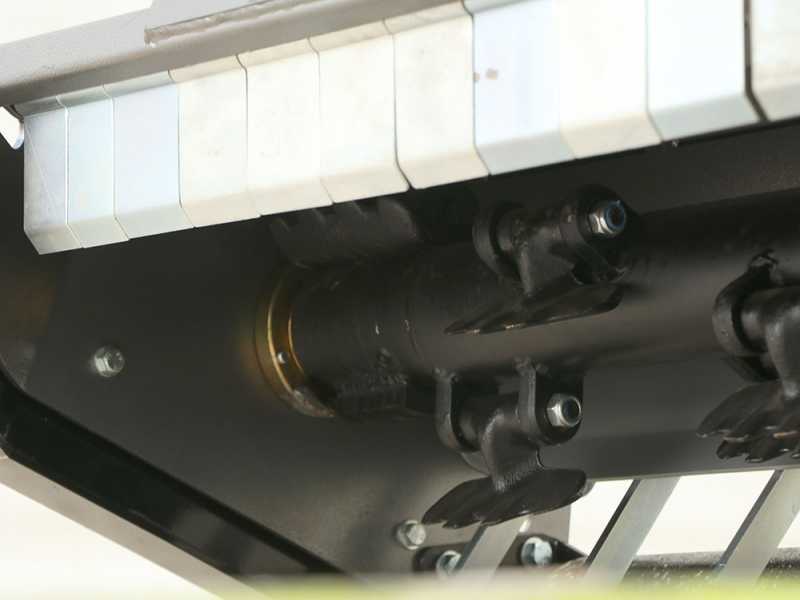

Détail du support latéral avec coussinets de fixation interne du rotor à lames.

Détail de la fixation externe du rotor, avec cavité centrale et graisseur.

Largeur du marteau : 15,8 cm

Diamètre orifice marteau : 16 mm

Rotor, supports à marteaux, roulements latéraux et contre-lame

Broie finement herbes et sarments, avec roulage successif du manteau herbeux, grâce également à la contre-lame.

Grâce au grand nombre de tours du rotor et au nombre de marteaux dentés, l’effet de vague de l’herbe est réduit et on peut ainsi effectuer une excellente action de broyage.

Grâce aux marteaux dentés tranchants on obtient une excellente coupe dans les jardins, gazons et zones urbaines.

Le broyeur s'accroche à l'arrière sur l'attelage 3 points du tracteur.

Le rouleau de coupe a un diamètre de 108 mm.

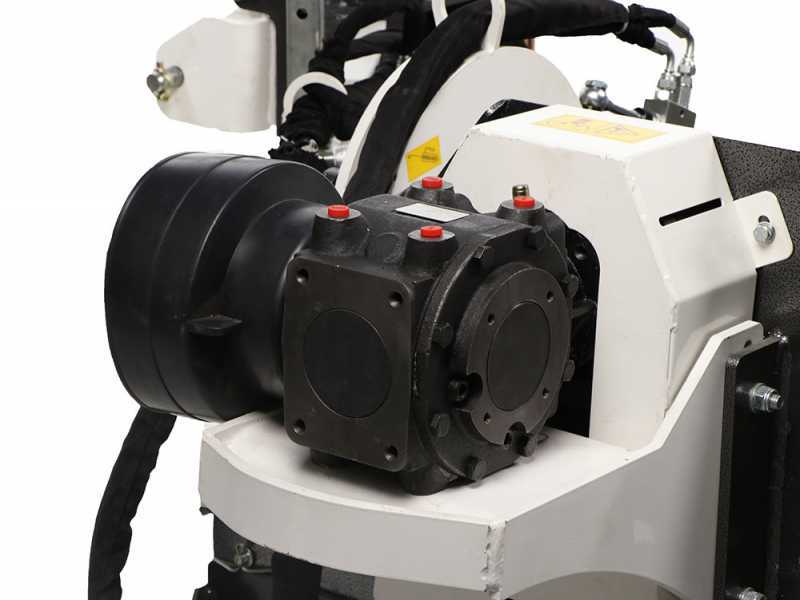

Transmission latérale par courroies et boîtier réducteur à engrenages

Boîte réducteur à engrenages à bain d’huile.

Transmission latérale à 3 courroies à grande section avec carter latéral de protection des courroies, doté de différentes ouvertures de ventilation (pour un refroidissement régulier).

La prise de force est standard, de type 1 3/8" z6 (adaptée pour tous les tracteurs actuels et de production récente) : Au cas où vous auriez un modèle de tracteur ancien, il est impératif de contrôler s'il est doté de la même prise de force ainsi que son sens de rotation qui doit être en sens horaire (droite).

Détail de la boîte à engrenages:
1 - Bouchon de niveau d'huile
2 - Bouchon de vidange d'huile
3 - Bouchon de remplissage d'huile SAE 80/90 et purge

HUILE INCLUSE ET À NIVEAU

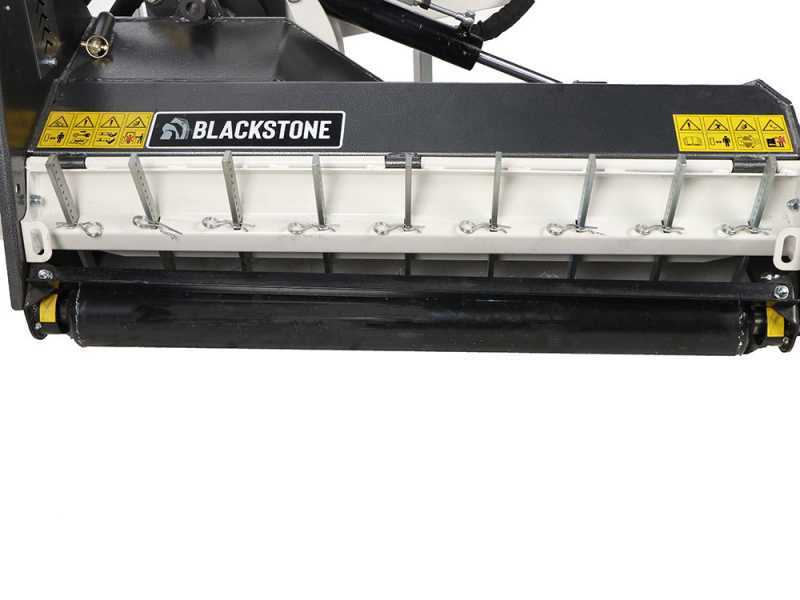

Coffre ouvrable

La particularité qui distingue ce broyeur d'herbe est sa double ouverture arrière réglable.

Cela permet non seulement d'ajuster l'espace de déchargement arrière au moyen de simples vis, mais simplifie également l'activité d'entretien.

Autres détails

Racloir et rouleau arrière stabilisateur fournis de série, d’un diamètre de 108 mm.

Bandes de protection avant solides.

Pieds de support

Détail des raccords pour l'attelage à trois points (les deux attaches latérales sont à 100 cm l'une de l'autre et la pointe est placée à 60 cm de hauteur par rapport à leur axe).

Détail du support du rouleau.

Patins latéraux d’appui de série et réglables.

Recommandations pour une utilisation correcte - Broyeurs fixes pour tracteur

Afin de garantir un fonctionnement correct, une durée de vie prolongée et des conditions de travail sûres, il est essentiel d’utiliser le broyeur à axe horizontal pour tracteur conformément aux consignes figurant dans le manuel d’utilisation et aux caractéristiques techniques de la machine. Une utilisation non conforme peut entraîner une usure prématurée des composants, une baisse des performances ou des dommages non couverts par la garantie.

Avant de commencer le travail, vérifiez toujours que le tracteur est compatible avec le broyeur, en contrôlant la puissance requise, le type d'attelage et les conditions d'utilisation prévues. Une combinaison adaptée entre le broyeur et le tracteur permet d'obtenir un rendement optimal et d'éviter toute surcharge de la transmission.

N’utilisez le broyeur que sur des surfaces adaptées : la machine est conçue pour le broyage de l’herbe, de la végétation spontanée, des résidus végétaux et des matériaux compatibles avec la catégorie du modèle. Évitez tout contact avec des éléments inadaptés, tels que des pierres, des objets métalliques, du plastique ou d’autres corps étrangers.
Réglez correctement la hauteur de travail : maintenir une distance adéquate par rapport au sol permet de limiter les chocs sur les organes de coupe et de réduire les sollicitations excessives sur la structure de la machine.
Ne travaillez pas en présence d’obstacles cachés ou sur des terrains inadaptés : les fossés, les souches, les racines affleurantes, les pierres instables ou les irrégularités du sol peuvent provoquer des chocs soudains et endommager les organes de coupe ou les éléments de transmission.
N’utilisez pas le broyeur pour des opérations autres que le broyage : la machine ne doit pas être utilisée pour des travaux de terrassement, de nivellement du sol ou pour toute autre application non prévue par le constructeur.
Adaptez toujours la vitesse d’avancement aux conditions de travail : une vitesse excessive peut réduire la qualité du broyage, augmenter les vibrations et soumettre la machine à des contraintes supérieures à celles prévues.
Évitez d’utiliser la machine sur des matériaux trop humides : l’herbe mouillée ou une végétation particulièrement humide peuvent entraîner des accumulations de matière à l’intérieur du broyeur et réduire ainsi l’efficacité du travail.
Ne forcez pas l’avancement du tracteur : si le rotor ralentit, si les vibrations augmentent ou si l’efficacité de coupe diminue, réduisez la vitesse d’avancement et adaptez le travail aux conditions du terrain et de la végétation.
Vérifiez régulièrement l’état des organes de coupe : des couteaux, des marteaux ou d’autres éléments de coupe usés, endommagés ou manquants peuvent compromettre le bon fonctionnement de la machine et augmenter les vibrations pendant l’utilisation.
Effectuez des contrôles périodiques et l’entretien courant : vérifiez le serrage correct des composants, l’état des éléments de transmission ainsi que la propreté générale de la machine afin d’en préserver l’efficacité et la sécurité.

Utilisation de la prise de force :

La prise de force du tracteur doit être utilisée en respectant le régime de rotation indiqué par le fabricant du broyeur. Un régime incorrect peut compromettre le bon fonctionnement de la machine et entraîner une surchauffe, une usure prématurée ou des contraintes excessives sur les composants mécaniques.

Lors de l’attelage et du retrait du broyeur, la prise de force doit toujours être désactivée et le tracteur à l’arrêt. Vérifiez également que l’arbre à cardan est correctement installé et qu’il dispose d’une amplitude de mouvement suffisante pendant le travail.

Equipement de série & Offert

Offert

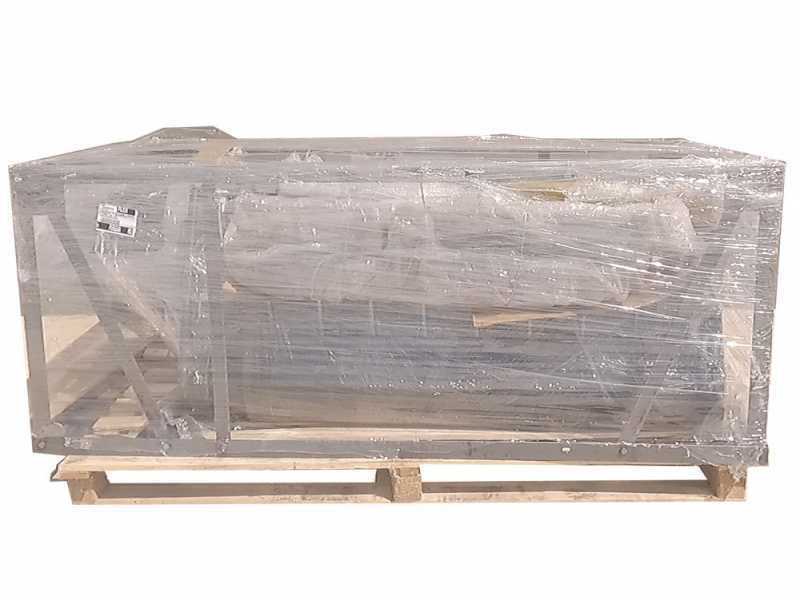

Le broyeur est livré dans son emballage original avec arbre à cardan.
