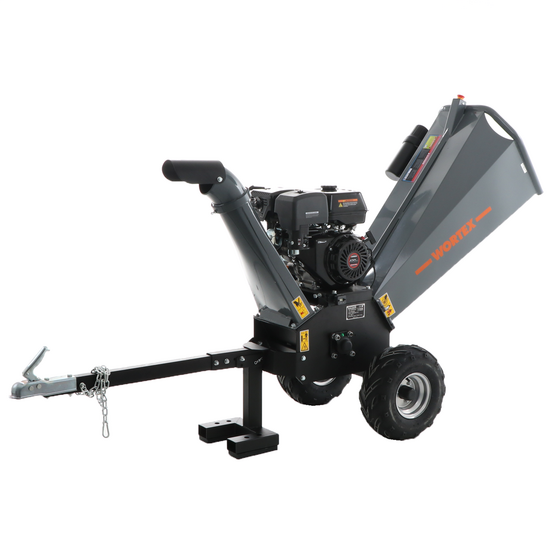

Wortex Drake D420/120L - Broyeur thermique - Moteur Loncin G420F de 15 CV

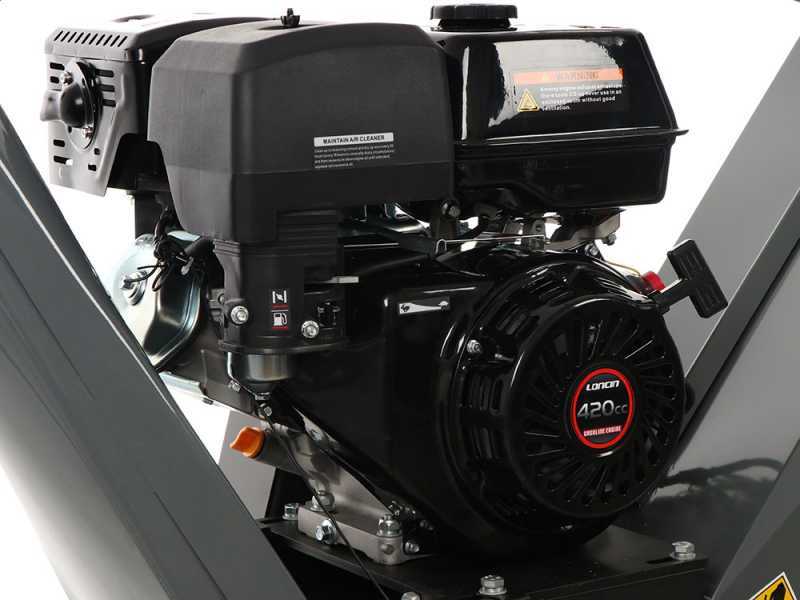

Le broyeur thermique Wortex Drake D420/120L a un moteur Loncin G420F de 420cm³ en mesure d'émettre une puissance nominale de 15CV.

Le rotor peut être inspecté facilement, il suffit de retirer les deux écrous de fixation sur la trémie puis de l'ouvrir. Toute opération de contrôle et/ou d'entretien doit être effectuée lorsque la machine est éteinte.

Grâce aux roues, le déplacement de la machine résulte simple et l’effort durant le déplacement manuel de la machine est réduit.

Ce modèle est en mesure de déchiqueter du bois, des branches et des brindilles jusqu'à un diamètre maximum de 90 mm et les broie en morceaux faciles à manipuler et à composter.

Ce broyeur est équipé d'un double système de sécurité, un à la base de la trémie et l'autre placé au-dessus. Le premier ne permet pas la rotation du rotor si la trémie n'est pas parfaitement fermée, le second est équipé d'un bouton qui, lorsqu'il est enfoncé, bloque immédiatement la machine en cas d'urgence. Il est construit selon la logique des broyeurs de grandes dimensions, obtenant ainsi le résultat maximum en termes de coupe, de vitesse et de fiabilité ; il est conforme à la réglementation CE sur la sécurité au travail.

PRODUIT NON HOMOLOGUÉ POUR ALLER SUR LA ROUTE.

NE CONVIENT PAS AU BROYAGE DE RAMEAUX, SURTOUT À CEUX D'OLIVIER !

Attention : aucun broyeur n'est adapté au broyage des seules herbes, feuilles, aiguilles de pin, etc. (nous précisons que celui-ci est fait principalement pour les branches, mais il peut également broyer les feuilles ou les autres déchets verts s'ils sont attachés aux branches).

Principales prescriptions d’utilisation pour tous les broyeurs sur le marché :
- Le broyeur doit broyer des branches coupées récemment et non sèches (cela limiterait sa capacité de broyage et causerait une détérioration rapide des lames)
- Les branches doivent être de forme longiligne, régulière et sans nœuds (autrement le diamètre de coupe est réduit)
-Le diamètre de coupe déclaré est le diamètre maximum. En cas de diamètre majeur des branches, il faut considérer l’achat d’un broyeur avec un diamètre de coupe plus grand
- Le diamètre de coupe peut varier en fonction des consistances du bois (par exemple le chêne, l’olivier, le prunier, le pêcher sont des bois très durs et peuvent réduire la capacité de coupe du broyeur).

L’un des seuls de sa catégorie avec transmission intermédiaire à la double courroie.
Cela confère à la machine une solidité hors du commun, protégeant le moteur ainsi que tout le mécanisme de broyage de tout type de choc interne ou de contre-coup.

Durée bien supérieure par rapport aux traditionnels systèmes utilisés par tous les constructeurs avec moteur thermique directement relié au système de broyage.

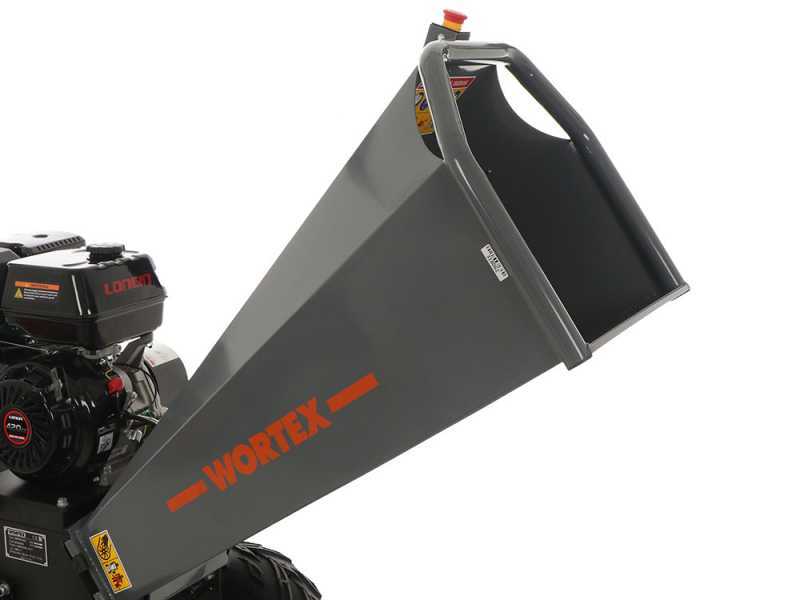

UNIFIÉE : simplifie et accélère remarquablement le travail.

La trémie peut être complètement inspectée grâce à la possibilité d’ouverture.

La trémie simple élimine l’opération constante de division (avant le broyage) du matériel entre les parties grandes et noueuses et les parties plus petites et vertes, elles doivent être insérées dans la trémie prévue à cet effet (opération exigée par tous les broyeurs classiques dotés de 2 trémies)

DISPOSITIF DE SÉCURITÉ : Il est possible d’utiliser le dispositif positionné sur la trémie En cas d’urgence il est possible d’appuyer sur le bouton rouge afin de bloquer immédiatement le broyeur.

SECOND DISPOSITIF DE SÉCURITÉ : À la base de la trémie se trouve également un autre dispositif de sécurité qui éteint la machine ou ne permet pas son allumage si la trémie n'est pas correctement fermée.

Dimensions de la base de la trémie : 30x15 cm

2 lames de coupe épaisses de grandes dimensions, montées sur un disque d’acier rotatif.

Le système à double lame est complété par la contre lame présente dans la chambre de broyage.
Le rotor est solide et robuste et est réalisé en acier.

Détails du réglage de la contre-lame : elle est assemblée de manière inclinée par rapport au châssis et au sens de rotation du rotor pour augmenter la capacité de coupe de la machine et avoir de meilleures performances de rendement.

Tous les broyeurs avec système à rouleaux comme celui-ci effectuent leur travail au mieux en insérant des branches déjà nettoyées (non feuillues ni avec des ramifications excessives).
Ce système est idéal pour les branches qui ont un peu de consistance et non pour les petites branches fines et vertes, feuillues ou en grande quantité, car le système à rouleaux est techniquement peu adapté au broyage de branches à diamètre petit ou minime, ou au matériel vert en général tandis qu’il donne vraiment le maximum avec les vraies branches d’un certain diamètre et assez denses.
Cela est lié à leur faible pouvoir de « centrifuge » par rapport aux modèles classiques à disques et à lames, et à la plus grande distance entre la lame et la contre-lame, conçue pour les branches seules déjà bien nettoyées mais de diamètre important.

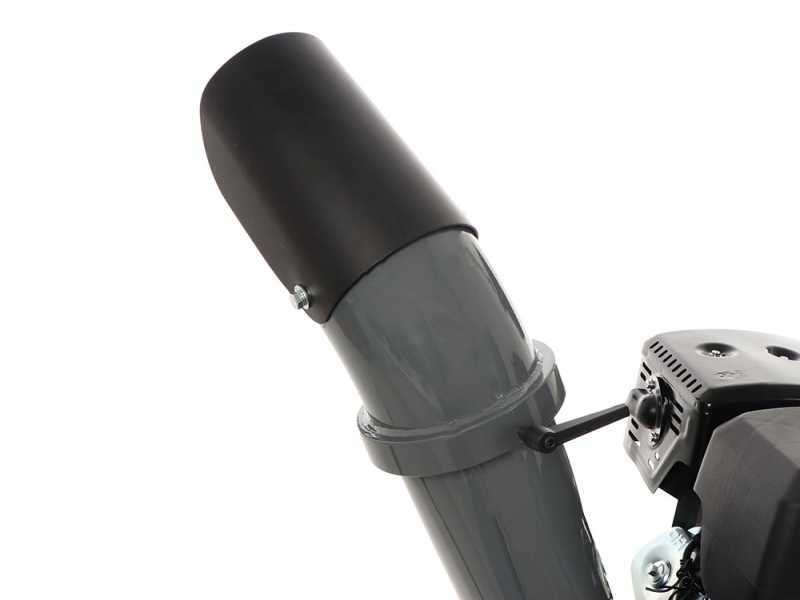

La goulotte d’éjection dont ce broyeur est équipé est rotative à 360°

Quelques exemples :

• Position 1
• Position 2
• Position 3

Il suffit simplement d’actionner le levier et de le tourner dans la position que vous préférez.

L'inclinaison d'éjection est également orientable.

Exemples de positionnement pour contrôler la distance d'expulsion des copeaux de bois :

• Position 1
• Position 2
• Position 3

Goulotte d’éjection réglable très haute, placée à une hauteur de 1,5 mètres du sol, dotée de déflecteur avec inclinaison variable.

Permet de décharger les déchets végétaux dans une caisse.

Support frontal

Dans la partie postérieure de la trémie se trouve un compartiment pratique pour toujours avoir à disposition le manuel d’instructions.

Le broyeur est aussi doté de grandes roues pneumatiques 16x8.00-7 qui permettent un transport facile.

Il est doté d’un crochet d’attelage pratique.

Le broyeur n’est pas homologué pour le déplacement sur routes.

Recommandations d'utilisation

Afin de garantir une durée de vie optimale et le bon fonctionnement du broyeur de branches et végétaux, il est indispensable de respecter scrupuleusement les consignes suivantes. Le non-respect de ces recommandations constitue une utilisation inappropriée susceptible d’entraîner de graves dommages au produit (ces dommages n’étant pas couverts par la garantie).

• N’utilisez PAS le broyeur de branches et végétaux pour broyer :

1. des aiguilles de pin ;
2. des brins d'herbe ou des tas de feuilles ;
3. des déchets humides de potager ;
4. des palettes entières ou des morceaux de palettes ;
5. des déchets de chantier ;
6. du bois et/ou des racines souillés de terre ou de cailloux.

Ces matériaux, dépourvus d'une structure ligneuse adaptée au broyage, ont tendance à former une pâte susceptible d'obstruer la chambre de broyage et le conduit d’éjection, entraînant ainsi une surcharge du moteur. Il est en revanche possible d’introduire des branches avec leurs feuilles, à condition qu’elles soient de préférence relativement droites.

• NE PAS introduire de palettes ni de déchets de chantier : assurez-vous que les matériaux à broyer ne contiennent aucun clou, vis, fil de fer ou résidu de ciment. Tout contact avec des corps étrangers peut endommager irrémédiablement le rotor de coupe et provoquer la projection violente de fragments métalliques.
• NE broyez PAS de bois et/ou de racines recouverts de terre : la terre et le sable exercent un effet abrasif sur les lames tournant à grande vitesse, entraînant leur usure rapide. Le tranchant des lames peut se détériorer en quelques minutes, nécessitant alors une intervention d’entretien extraordinaire. De plus, la présence éventuelle de cailloux, même de petite taille, risque d’endommager sérieusement le broyeur de branches et végétaux.
• Veillez à utiliser du bois frais : le diamètre de coupe maximal indiqué se réfère au bois « vert », c’est-à-dire à des branches fraîches venant d’être coupées de la plante (il s’agit du moment idéal pour les broyer) et présentant une dureté moyenne. Pour les essences de bois particulièrement dures (par exemple : chêne, olivier, prunier, pêcher), la capacité de coupe effective du broyeur de branches et végétaux peut diminuer proportionnellement à la dureté du bois. Par ailleurs, le diamètre de coupe maximal indiqué doit rester une valeur limite atteinte occasionnellement et non une condition normale d’utilisation, afin de ne pas faire fonctionner en permanence le broyeur de branches et végétaux à la limite de ses capacités ;
• NE broyez PAS de bois sec ou séché (par exemple, de vieux poteaux, poutres ou bâtons) : le broyeur de branches et végétaux est conçu pour le broyage de branches récemment coupées. Le bois sec présente une dureté nettement supérieure à celle du bois frais et peut endommager les lames, provoquer l’apparition d’entailles sur leur tranchant ou entraîner une perte rapide de leur affûtage. Il sollicite également fortement le système de transmission.
• NE PAS introduire de matière lorsque le moteur est arrêté ou tourne à bas régime : démarrez le broyeur de branches et végétaux et laissez toujours le moteur atteindre son plein régime avant d’introduire les branches ou autres végétaux à broyer. De même, n’éteignez jamais le moteur tant qu’il reste de la matière à l’intérieur de la chambre de broyage.
• NE FORCEZ PAS L’ALIMENTATION : le broyeur de branches et végétaux doit entraîner le matériau de manière autonome grâce à son système d’auto-entraînement. Si une branche n’avance pas correctement, cela peut indiquer que les lames sont usées ou que la branche présente un nombre excessif de nœuds. Pousser excessivement le matériau dans la trémie peut provoquer le blocage du rotor de coupe et entraîner de graves dommages au système de transmission.
• NE PAS travailler avec des lames usées ou endommagées : dans ces conditions, le broyage s’effectue davantage par « choc » que par « coupe ». Les fortes vibrations et les contraintes qui en résultent peuvent entraîner de graves dommages structurels aux différents composants du broyeur de branches et végétaux.

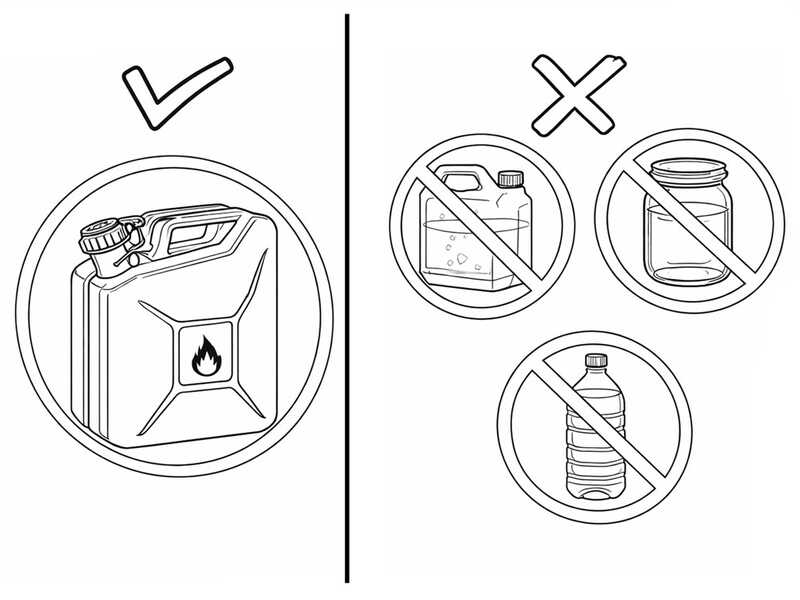

• Conservation du carburant :

1. Utilisez exclusivement des bidons homologués ;
2. Vérifiez que les bidons métalliques sont propres et exempts de corrosion ;
3. Conservez le carburant dans un endroit frais, sec et à l’abri de la lumière directe du soleil ;
4. Utilisez l’essence dans un délai de 30 à 60 jours ;
5. Si nécessaire, utilisez un stabilisateur de carburant afin de prolonger sa durée de conservation.

En cas d’inutilisation prolongée de la machine, videz le réservoir ou utilisez du carburant additionné d’un stabilisateur adapté.
