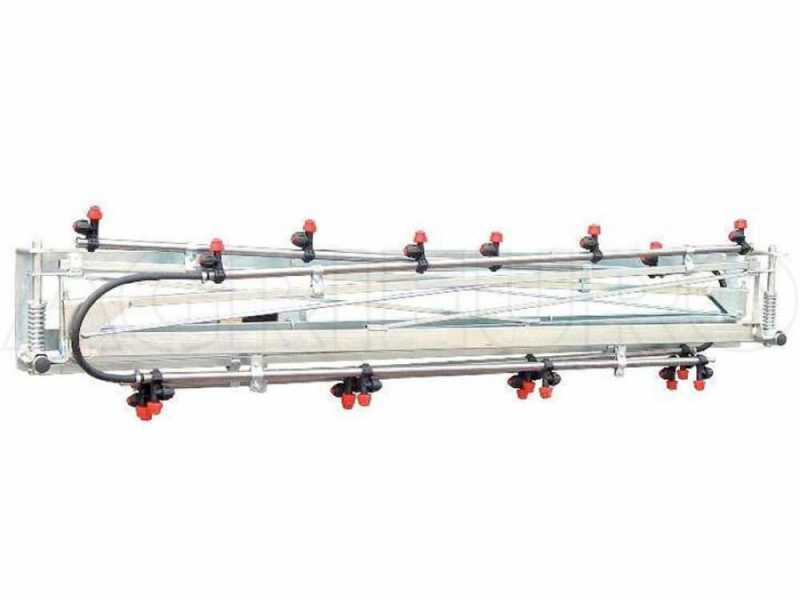

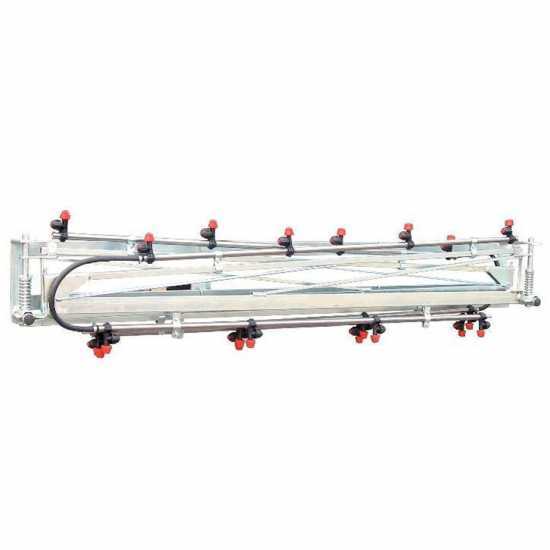

L’ensemble se compose de 5 parties :
- 1 châssis central avec 4 jets (avec anti-goutte à membrane)
- 2 bras latéraux repliables avec 4 jets chacun (avec anti-goutte à membrane)
- 2 bras latéraux extérieurs avec 4 jets chacun
– Repliage des bras avec dispositif de verrouillage à ressort
CARACTÉRISTIQUES GÉNÉRALES :
- 20 jets professionnels avec anti-gouttes à membrane
- châssis réalisé en acier galvanisé par trempage
- barres en ACIER INOX
- poids 30 kg
Caractéristiques et composition des jets :
- Porte-buses avec attache rapide à baïonnette
- Filtre anti-goutte à membrane
- Buse à éventail standard de type SF 110 en Delrin à haute stabilité chimique, pour les traitements avec des herbicides, des fongicides et des insecticides
Caractéristiques techniques :
- Angle de pulvérisation : 110°
- Pression de service : 1/5/7 bar
- Pression maximale : 15 bar
FOURNI DE SÉRIE :
- Supports de fixation pour montage sur pulvérisateur
(Parfois, il s’avère nécessaire de percer deux trous supplémentaires sur le châssis du pulvérisateur)
- Tuyau de 6 m à haute pression (Ø 10x17) pour l’attelage de la rampe aux 3 sorties du groupe régulateur de pression du pulvérisateur
Exemple de pulvérisateur porté avec rampe (dans la photo, la rampe avec 12 jets à titre d'exemple)
