Description

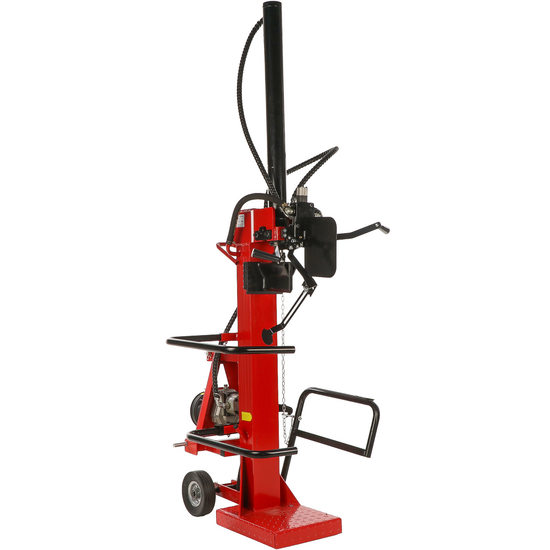

Fendeuse de bois verticale pour tracteur GeoTech-Pro LSP 13-100 VT

La fendeuse à bois verticale pour tracteur GeoTech-Pro LSP 13-100 VT est conçue pour le fendage du bois à usage domestique. Elle se fixe au tracteur via un attelage à 3 points et résulte entraînée par la prise de force au moyen d'un arbre à cardan.

Le système hydraulique utilise un piston de diamètre 4,5 cm et d'une course d'environ 100 cm, développant une force de poussée de 13 tonnes.

Cette configuration permet de traiter des bûches d'une longueur maximale de 100 cm et d'un diamètre compris entre 8 et 40 cm.

Le coin de fendage transfère la pression générée par le piston au bois, favorisant la séparation des fibres même sur des pièces de grande taille. Les roues intégrées de 20 cm facilitent le déplacement de la machine, malgré son poids de 160 kg.

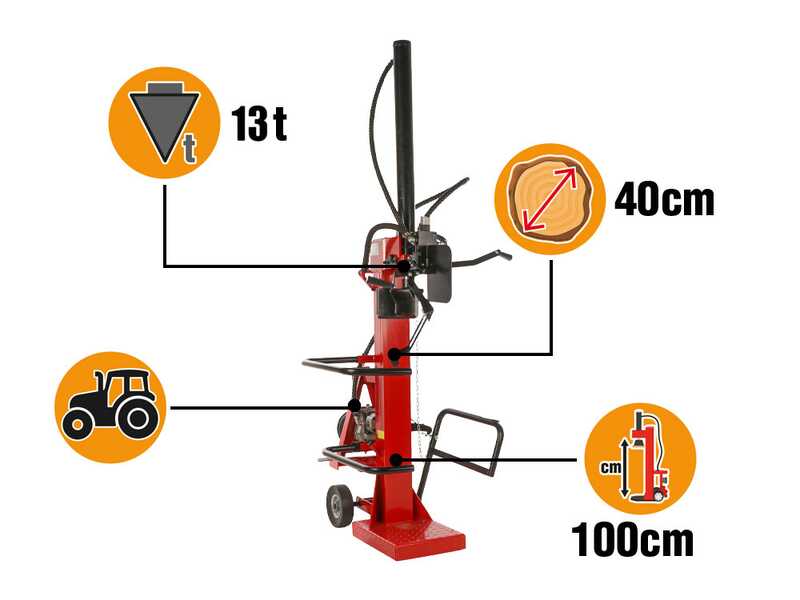

Force de fendage : 13 tonnes ;
Longueur maximale des bûches : 100 cm ;
Diamètre des bûches pouvant être traitées : de 8 à 40 cm ;
Régime minimal PTO : 540 tours/min ;
Puissance minimale requise du tracteur : 15 CV

GeoTech Pro LSP 13-100 VT - Fendeuse à bois pour tracteur - Verticale

Entraînement par cardan avec un tracteur

Cette fendeuse de bûches peut être utilisée en la raccordant au tracteur à l'aide d'un joint à cardan. Vitesse maximale < 560 tours/min

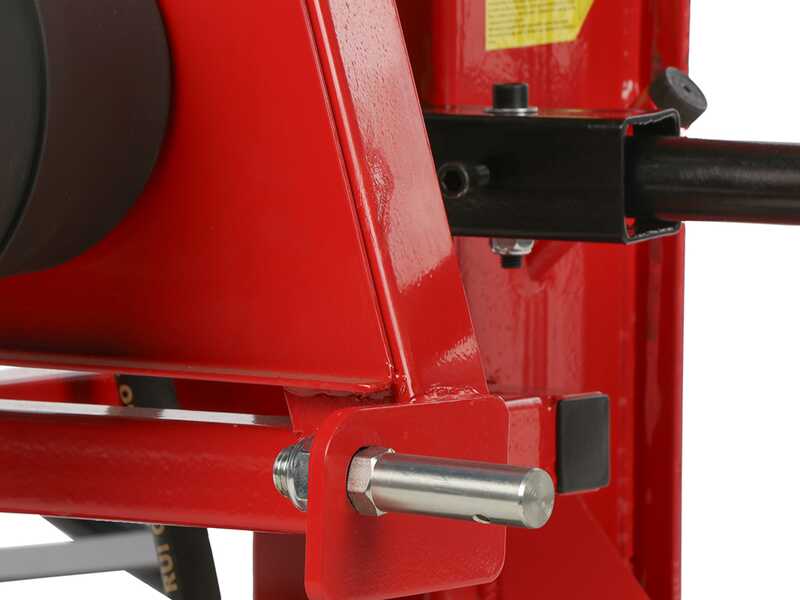

L'attelage au tracteur est assuré par les robustes attelages à trois points dont est équipé le châssis.

La fendeuse de bûches utilise une pompe hydraulique qui aspire l’huile du réservoir situé à la base du corps de la machine, d’une capacité de 5,5 L, et actionne le vérin hydraulique de 4,5 cm de diamètre qui sert de poussoir.

Le corps de la machine fait lui-même office de réservoir d’huile hydraulique.

Détail du multiplicateur à engrenages.

Ce multiplicateur transmet le couple moteur du tracteur (via l’arbre cardan) à la pompe hydraulique.

Coin et vérin

Avec une poussée de pas moins de 13 tonnes, cette machine est l'une des plus puissantes de la gamme des fendeuses à bois domestiques. Elle est capable de fendre des bûches de 8 à 40 cm de diamètre et jusqu'à 100 cm de hauteur.

Détail du coin de la fendeuse de bûches.

Le piston est très épais, et il peut résister à la poussée de 13 tonnes exercée par la machine.

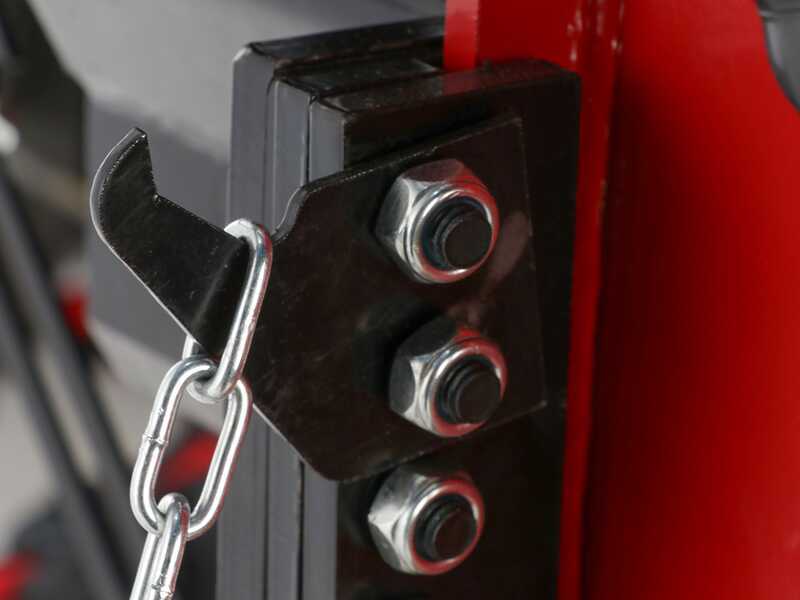

Détail du guide de descente du coin de fendage.

Caractéristiques principales

GeoTech LSP 13-100 VT est capable de fendre des bûches d'une hauteur maximale de 100 cm.

Sur le côté de la machine, deux barres latérales empêchent la chute de la bûche à fendre. De l’autre côté, un lève-bûche pratique aide à mettre les bûches les plus lourdes à la verticale.

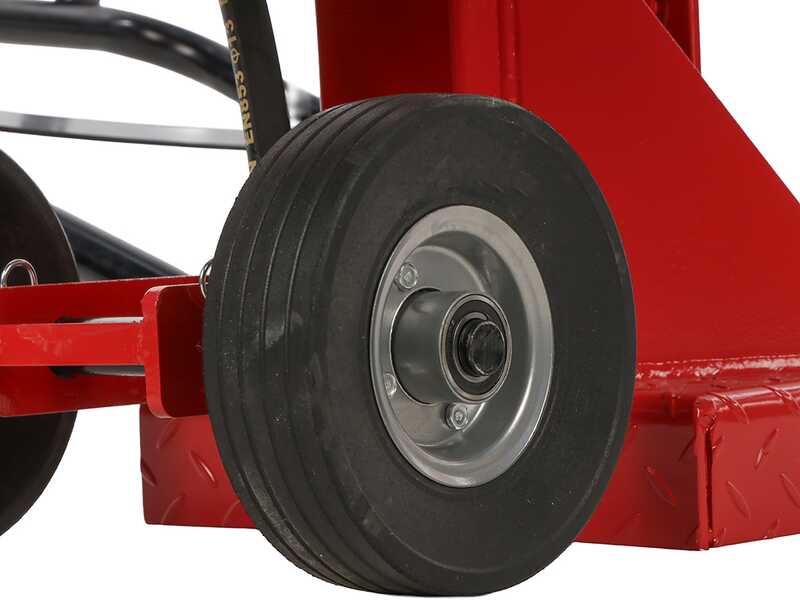

La fendeuse est équipée de roues de 20 cm qui facilitent son déplacement.

Détail de la base de coupe inférieure.

Le réservoir d’huile est situé à la base de la machine ; il doit être dévissé pendant l’utilisation pour s’assurer que l’air s’échappe du système en fonctionnement.

Détail des deux leviers actionnant le piston. Les leviers à double commande permettant d’actionner la machine doivent impérativement être actionnés par l’opérateur à l’aide de ses deux mains. Ceci afin d’éviter tout type d’accident.

Capacité du réservoir d’huile : 5,3 litres.
