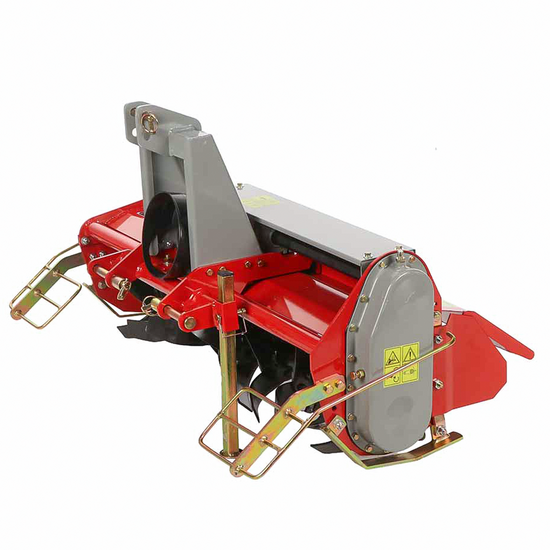

GeoTech Pro LRT 105 - Fraise rotative pour tracteur série légère - Deport manuel

La fraise rotative GeoTech Pro LRT 105 est un équipement conçu pour le travail superficiel du sol de niveau amateur et pour l'entretien courant des potagers, des jardins et des petites parcelles agricoles. Sa largeur de 100 cm permet de travailler sur des surfaces restreintes avec un bon rendement, tout en restant compatible avec des tracteurs compacts d’une puissance maximale de 20 CV.

Le fonctionnement s’effectue par raccordement à la prise de force du tracteur à 540 tours/min. Le mouvement est transmis au rotor porte-fraises, qui travaille la couche superficielle du sol en émiettant les mottes et en favorisant son aération. La profondeur de travail maximale de 90 mm est idéale pour la préparation du lit de semences, l’enfouissement superficiel des résidus de culture ainsi que les opérations d’entretien sur des terrains déjà cultivés.

Principales caractéristiques techniques de la fraise rotative tractée GeoTech Pro LRT 105 :

• Largeur de travail de 100 cm : elle permet de couvrir une bonne surface à chaque passage ; adaptée à une utilisation avec des tracteurs de faible puissance.
• Compatibilité avec les tracteurs jusqu’à 20 CV : elle nécessite une puissance modérée ; elle peut également être associée à des engins compacts destinés à l’entretien des potagers et des petites parcelles.
• Prise de force à 540 tours/min : utilise la norme agricole la plus répandue ; facilite le raccordement à de nombreux modèles de tracteurs.
• Déport latéral manuel : permet de modifier la position de la machine par rapport à l’axe du tracteur ; utile pour les travaux à proximité de rangées, de clôtures ou de bordures.
• Profondeur de travail jusqu’à 90 mm : adaptée au travail superficiel du sol ; indiquée pour affiner et préparer le sol avant le semis.

La structure légère de la série GeoTech Pro LRT est conçue pour une utilisation non continue et pour des sols réguliers avec une présence limitée de cailloux. C’est pourquoi elle est moins adaptée aux travaux intensifs, aux sols particulièrement compacts ou aux conditions caractérisées par une forte présence de cailloux.

Attention : Une fois toutes les pièces montées, vérifiez le serrage des boulons.
Avant utilisation, lisez attentivement le manuel d’instructions.

Cardan avec boulon de sécurité fourni de série

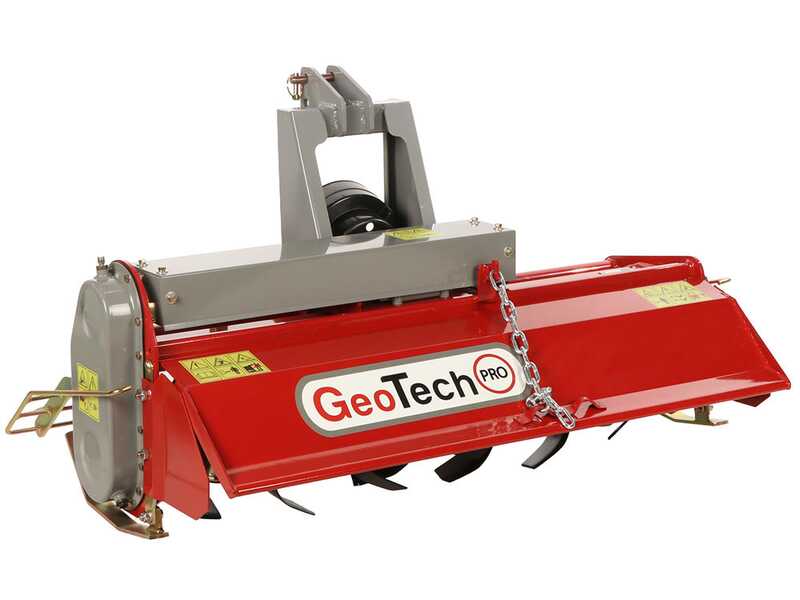

Caractéristiques techniques de la fraise rotative

• Largeur de travail réelle : 100 cm
• Poids : 128 kg
• Puissance requise : Jusqu'à 20 CV
• Hauteur de travail : 18 - 20 cm
• Profondeur de travail : 90 mm
• Nombre de bêches par flasque : 4
• Nombre total de bêches : 24
• Nombre de flasques : 6

Cardan avec boulon de sécurité fourni de série

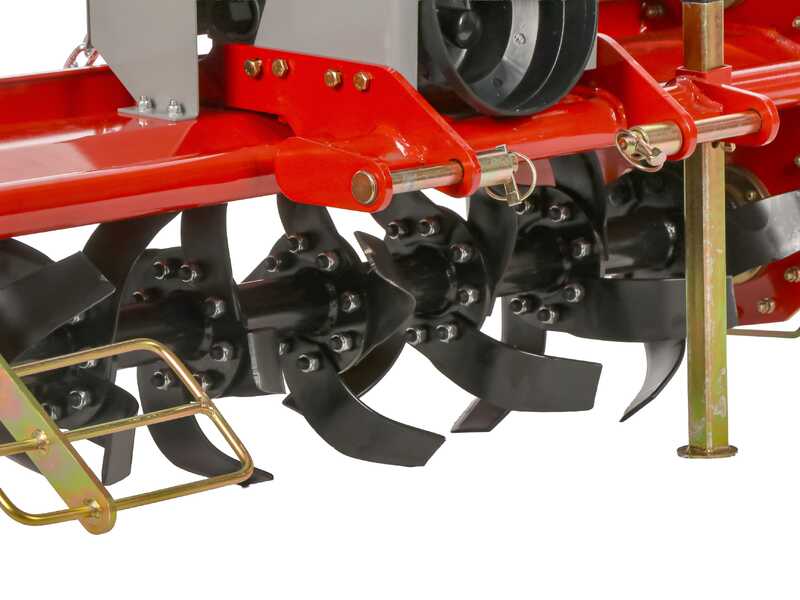

Fraises en acier :

• 6 disques
• avec 4 fraises chacun (24 fraises au total)

Détail du support latéral de fixation interne du rotor porte-fraises.

Détail de l’ancrage extérieur du rotor, avec moyeu central équipé d’un graisseur.

ATTENTION :

Toutes les fraises rotatives doivent être utilisées sur des terrains propres, c’est-à-dire exempts de pierres et de cailloux de dimensions importantes. Ces derniers peuvent non seulement endommager les fraises de travail du sol, mais également, dans les cas les plus graves, provoquer des dommages au rotor, au châssis ou aux différents organes de transmission (joints d’étanchéité, roulements, etc.).

Cardan avec boulon de sécurité fourni de série.

La fraise rotative est équipée d'un système de déport manuel.

Le groupe d’attelage à trois points peut être déplacé latéralement en desserrant les boulons de fixation, puis en le faisant coulisser librement le long de la barre de déport qui s’étend sur toute la largeur de la fraise rotative.

Voici quelques exemples de positionnement :

• Position 1
• Position 2
• Position 3

Prise de force universelle standard (1 3/8" Z6)

Les raccords sont de type universel et s'adaptent à tous les tracteurs disponibles sur le marché.

Cardan avec boulon de sécurité fourni de série

Patins d’appui latéraux réglables en hauteur

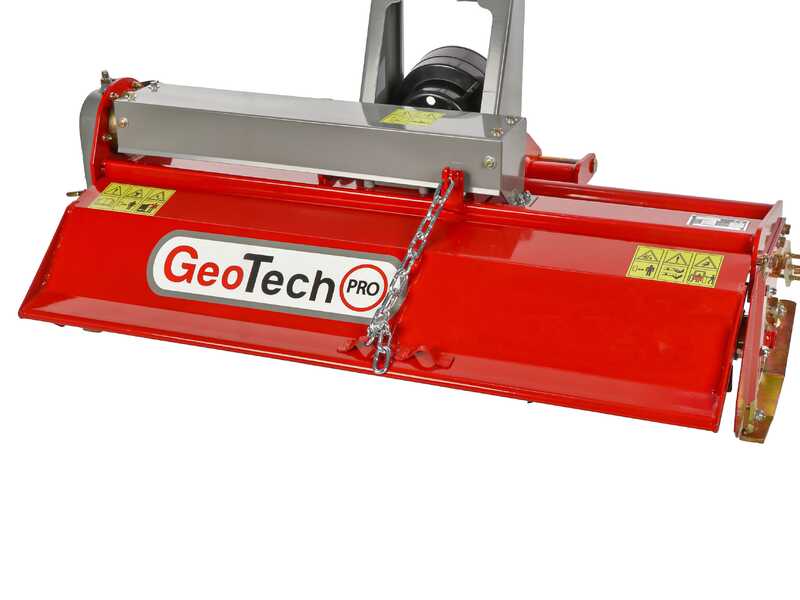

Capot arrière mobile assurant le nivellement du terrain fraisé.

Capot réglable sur différentes positions grâce à la chaîne prévue à cet effet

Transmission latérale avec une chaîne robuste à bain d’huile de dimensions généreuses

Détail du solide réducteur en fonte avec engrenages à bain d’huile.

Prise de force universelle standard (1 3/8" Z6)

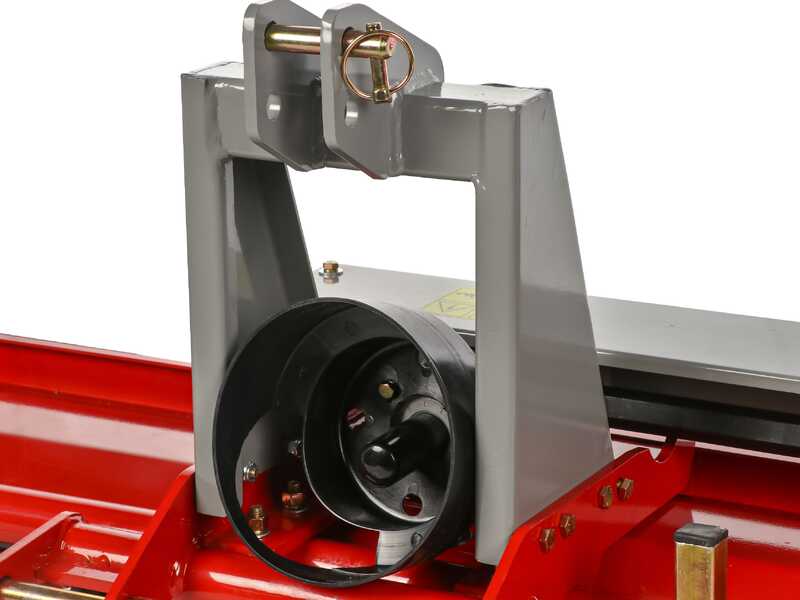

Axes d’attelage universels pour relevage trois points (avec double diamètre de fixation, adaptables à tous les tracteurs sur le marché)

L'arbre à cardan fourni est équipé d'un boulon de sécurité.

Le limiteur de couple à boulon de cisaillement protège la machine contre les contraintes et surcharges accidentelles. En cas de couple excessif dépassant la résistance admissible du boulon, celui-ci se cisaille automatiquement, interrompant immédiatement la transmission de puissance et préservant ainsi les composants mécaniques de l’outil. Pour remettre la transmission en service, il suffit de remplacer le boulon par un modèle présentant les mêmes caractéristiques de résistance, de diamètre, de filetage et de longueur.

ATTENTION !

La machine est livrée avec le niveau d'huile à niveau.

Les carter d'engrenages de cette machine ne peut contenir plus de 0,5 L d'huile.

Le groupe avec la chaîne à bain d’huile ne peut contenir plus de 2 L d’huile.

Avant toute utilisation, lisez attentivement le manuel d’instructions.

Cardan avec boulon de sécurité fourni de série
