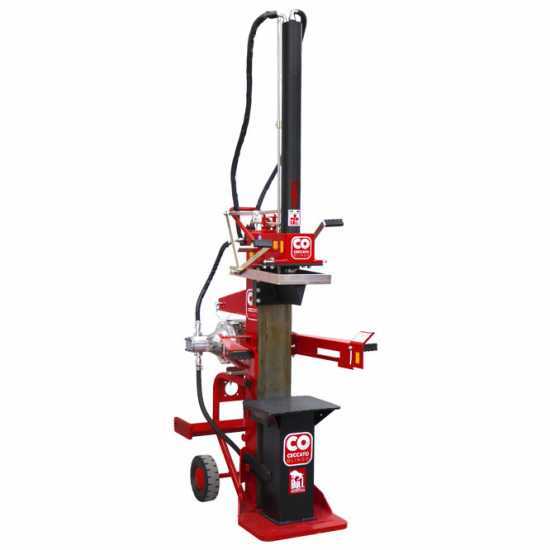

Ceccato BULL SPLE16 16 - Fendeuse électrique - Verticale - 400V

La fendeuse à bois Bull SPLE16 de Ceccato Olindo est une fendeuse verticale professionnelle réalisée principalement pour les professionnels. Elle fonctionne avec le courant triphasé 400V, en se servant du moteur électrique à induction triphasé 7.5 CV.

SPLE16 est construite avec un couteau de grandes dimensions, guidé par des patins le long d'une glissière en acier très résistante, qui, également sous un effort maximal, sauvegarde l'intégrité du cylindre.

Avec une force de fendage exceptionnelle de 16 tonnes elle est en mesure de fendre des bûches ligneuses, de dimensions variables jusqu'à une hauteur maximale de 114 cm grâce aux commandes d'activation supplémentaires situées sur la partie supérieure de l'appareil qui permettent de fendre des bûches très grosses.

Elle est en outre munie d'une pompe oléodynamique, reliée au multiplicateur du cardan, qui garantit une force de fendage puissante et une vitesse d'exécution élevée grâce aussi au distributeur professionnel dont est pourvu le circuit hydraulique.

Elle est équipée d'un arc de sécurité et d'un système automatique de contrôle de fin de course réglable. Le vérin est repliable pour le remisage.

Avec cette fendeuse à bois, le travail de coupe est simple et sûr: le SPLE16 est muni de dispositifs de sécurité spécifiques qui protègent l'utilisateur.

La fendeuse à bois Ceccato Bull est entièrement fabriquée en Italie.

COIN: Coin avec inclinaison de 3° vers la colonne.

BASE: l'épaisseur de la base d'appui est de 50 mm, ce qui favorise la stabilité de la fendeuse, la plaque de la base est extensible jusqu'à 100 mm en-dehors du bord du coin de fendage.

COURSE: le coin de fendage à fin de course a une distance résiduelle de la plaque d'appui de 100mm

LEVIERS COMMANDE BRAS: Leviers raccourcis dans les bras de soutien de la bûche et positionnement de ces leviers en respectant les mesures de hauteur indiquées par la norme. De plus elles ont une forme apte à éviter la chute de la bûche vers l'opérateur.

TUYAUX HYDRAULIQUES: Nous avons augmenté le diamètre des tuyaux, ceci permet une plus basse température de l'huile. Protection avec gaine en toile sérigraphiée Ceccato Olindo fermées par des boucles d'acier. Ceci en cas de cassure ou d'éclatement du tuyau en vaporisant l'huile sans aucun risque d'accident.

SOULÈVEMENT DE LA BÛCHE: installation prédisposée du dispositif de soulèvement en synchronisation avec le mouvement du coin de fendage

Sur chaque modèle de fendeuse sont appliqués des pictogrammes requis par la directive et sont mis à jour tous les manuels d'utilisation et d'entretien.

Les fendeuses Ceccato sont conformes à la norme DIN EN 609-1:2017.

Cette fendeuse à bois peut facilement être utilisée en se servant de l’alimentation électrique 400Ven exploitant le moteur triphasé de 7.5 CV qui a une puissance de 5500 W.

Dans cette configuration, le moteur électrique se sert de l’action d’une pompe oléodynamique hautement performante qui fonctionne à une pression de 230 bars (max) en mesure de pomper 49 l/min et qui fournit l’huile, pompée du réservoir, au cylindre hydraulique qui sert de pousseur.

Le corps de la structure de l'engin sert de réservoir à huile hydraulique.

L'utilisation de la double pompe hautement performante permet de diviser par deux les temps d'opération et d'augmenter la productivité de la fendeuse à bois.

De plus, la pompe est reliée à un distributeur hydraulique professionnel de grandes dimensions conçue pour supporter la pression du circuit hydraulique.

Détail du dispositif de sécurité magnétothermique : circuit électrique et magnétothermique pour la sauvegarde du moteur avec protection IP54.

La pompe oléodynamique est entièrement réalisée en Italie.

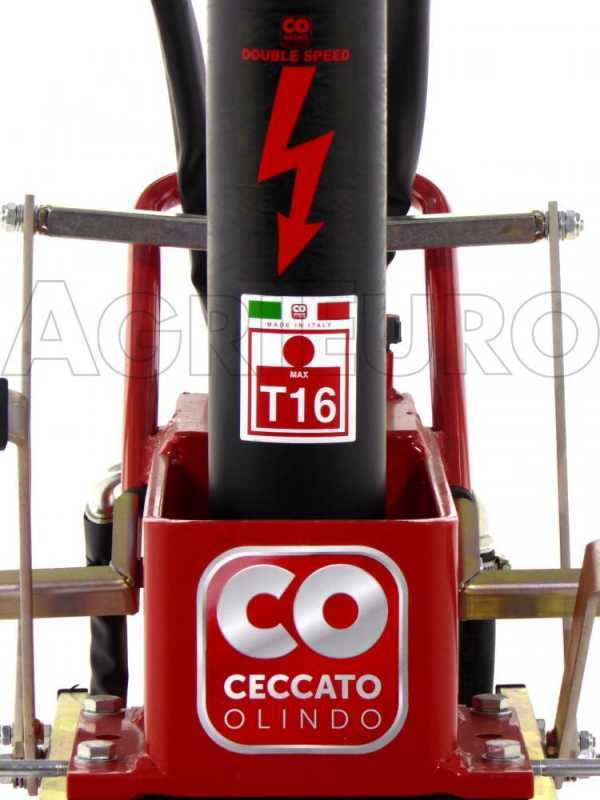

Avec une force de fendage de 16 tonnes cette fendeuse à bois est en mesure de fendre des bûches de bois noueux, de dimensions variables jusqu'à une hauteur maximale de 114 cm grâce aux commandes d'actionnement supplémentaires situées dans la partie supérieure de l'engin qui permettent de fendre des bûches très grandes.

Ceci grâce au cylindre piston exceptionnellement robuste et de grandes dimensions, avec un diamètre externe de 100 mm et un diamètre interne de 60 mm.

Le piston de 1100 mm est guidé par des patins le long d'une glissière en acier, qui même sous un effort maximal sauvegarde le cylindre et est supporté par des guides latéraux réalisés en ABS à haute densité avec une épaisseur de contact remplaçable. Grâce à l'épaisseur de coulissage réalisée en bronze, les glissières permettent de préserver la plaque portante en acier sur la bûche principale de la fendeuse.

Réglage de la course du piston: pour couper les bûches courtes et rendre le travail plus rapide, il est possible de régler la course en agissant sur le cylindre de réglage grâce à la clé de serrage.

Détail du réglage de la course pour le blocage de la remontée du coin.

Détail du réglage de la course pour le blocage de la redescente du coin.

Piston démontable et repliable pour limiter la hauteur de la fendeuse à bois

La fendeuse à bois est munie d'un système d'actionnement du cylindre à vitesse variable et de doubles commandes d'actionnement.

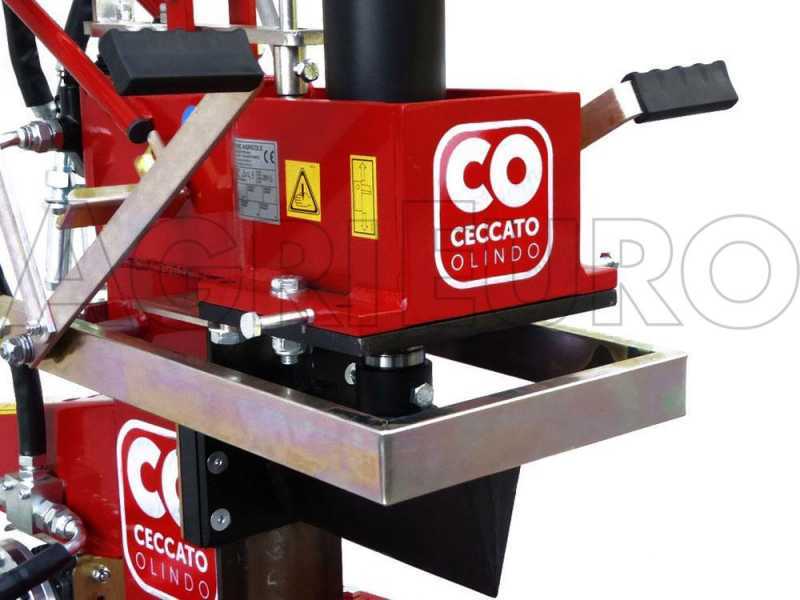

Détail des commandes hautes et des commandes basses

Les doubles leviers de commande pour actionner l'engin doivent nécessairement être actionnées par l'opérateur avec l'utilisation des deux mains. Ceci afin d'éviter tout type d'accident.

En appliquant une légère pression, la fendeuse à bois fait bouger le cylindre pousseur à une vitesse notable en maintenant une petite capacité de pression jusqu'au contact avec le bois à fendre.

En pressant en revanche avec une pression plus importante le piston ralentit la vitesse du piston en augmentant la capacité de pression du coin jusqu'à 16 tonnes.

La vitesse simple ou double se sélectionne simplement en pressant avec une plus grande ou plus petite pèression sur les poignées de commandes. Il sera plus évident pour l'opérateur, une fois que le coin entrera en contact avec la bûche, de presser avec une plus grande pression sur les poignées afin que le coin concentre en lui toute la puissance de la fendeuse pour fendre la bûche.

La fendeuse à bois est réalisée avec des plaques d'acier émaillé de grande épaisseur qui composent un châssis à structure très résistante. En effet, à la différence de la plupart des fendeuses à bois présentes sur le marché, qui possèdent un châssis réalisé avec des traverses en "H", le châssis de la fendeuse à bois Ceccato est réalisé avec une structure renforcée, avec une plaque antérieure aplatie où glisse le coin fendeur. Cette plaque glissante est réalisée en acier trempé à haute résistance, dont l'acier est encore plus dur que celui utilisé pour la structure du châssis. Le résultat est un châssis et une structure portante très solides, pratiquement indestructibles.

La fendeuse à bois est munie de roues pour faciliter le déplacement et un équilibre parfait: le déplacement peut en effet aussi être effectué par une seule personne même si le poids de l'engin est supérieur à 300 Kg.

Détail des roues pour le déplacement de 27 cm de diamètre.

Détail de la goupille à 3 points: haut

Détail de la goupille à 3 points: bas

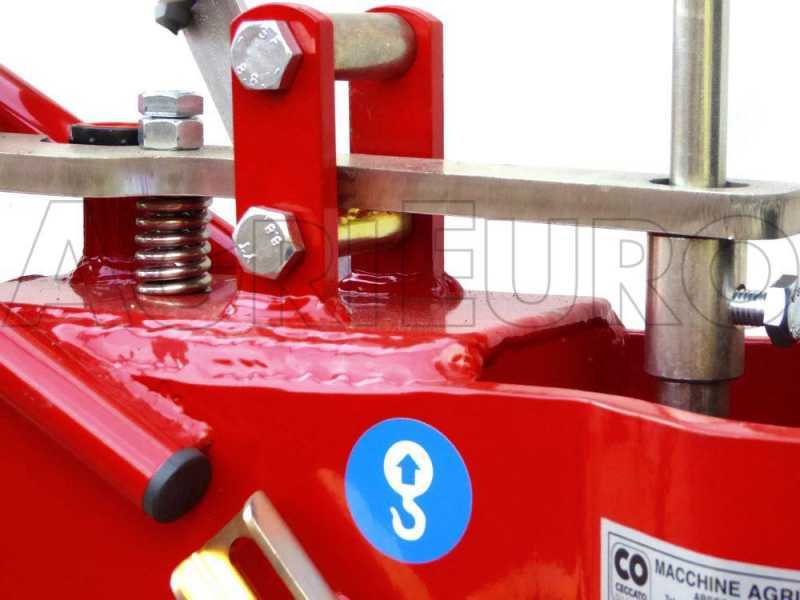

Détail de la goupille pour le soulèvement

Cet engin est réalisé en tenant compte de toutes les normes en vigueur pour assurer la sécurité de l'opérateur.

Dispositif de blocage de la remontée du coin avec des bûches encastrés. En pressant ce support supérieur la remontée du piston s'effectue correctement. Ceci permet de travailler en toute sécurité en éliminant le danger d'accidents aux mains et poignets.

Détail du coin fendeur.

Détail du distributeur hydraulique professionnel.

Détail du plan extractible pour le fendage au sol.

Détail du bouchon du réservoir de l'huile hydraulique.

Détail du niveau de l'huile hydraulique.

Détail du filtre à cartouche en métal du circuit hydraulique.

Détail de la base d'appui d'épaisseur exceptionnelle.

Réglage de la course du piston: pour couper les bûches courtyes et rendre le travail plus rapide, il est possible de régler la course en agissant sur le vérin de réglage grâce à la clé de serrage.

Détail du réglage de la course pour le blocage de la remontée du coin.

Détail du réglage de la course pour le blocage de la redescente du coin.

Détail des guides latéraux du vérin réalisés en ABS à haute résistance.
