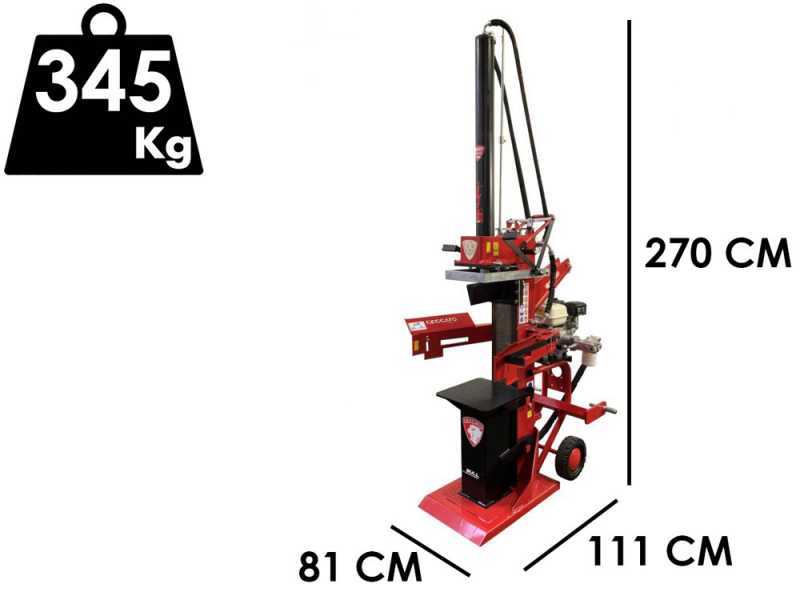

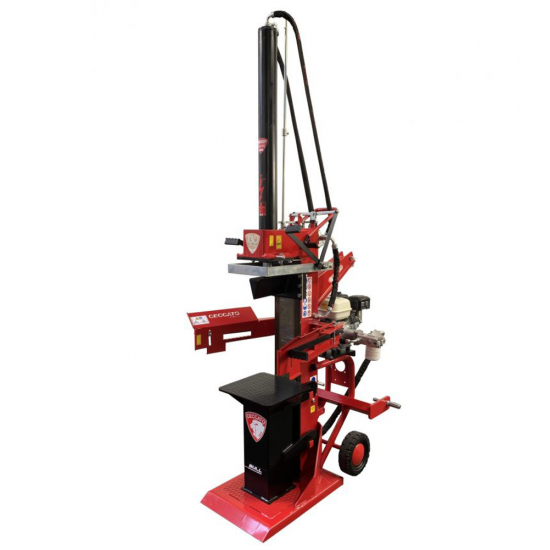

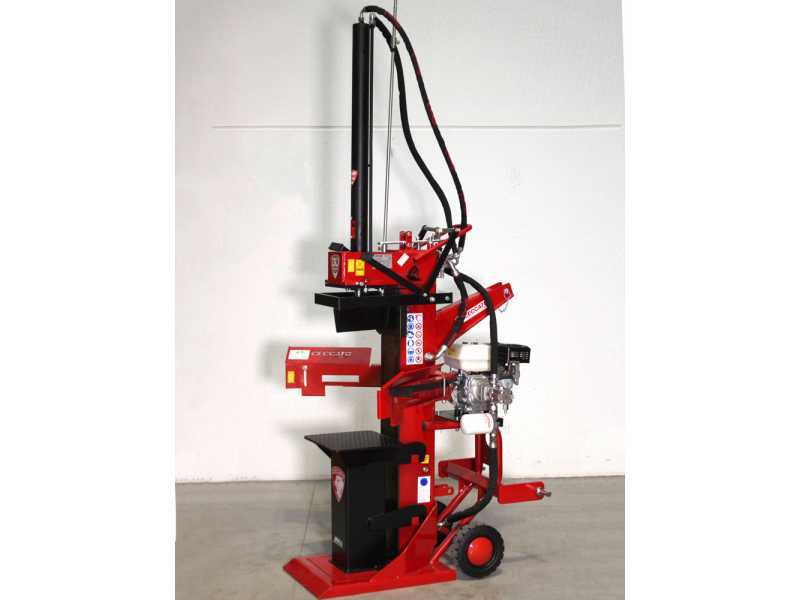

Ceccato BULL SPL13H - Fendeuse à bois thermique - Verticale

La fendeuse Bull SPL13H de Ceccato est une fendeuse thermique avec une force de fendage de 13 tonnes, garanties par le moteur à essence 4 temps Honda GX200, qui permet de fendre des troncs en bois, même noueux, de dimensions variables jusqu'à 110 cm de hauteur.

Elle est équipée de commandes d'entraînement supplémentaires placées sur la partie supérieure de la machine qui permettent de fendre de très grands troncs.

Double pompe de grand débit qui garantit une poussée puissante et une grande vitesse de travail.

Elle a 2 roues qui permettent un déplacement facile, composées d'un mélange de caoutchouc particulier qui ne permet pas aux cailloux ou aux résidus de se coincer

Avec cette fendeuse, le travail de coupe est simple et sûr : la SPL13H est équipée de dispositifs de sécurité spéciaux qui protègent l'utilisateur.

La fendeuse Ceccato est entièrement fabriquée en Italie

Cette machine fait partie de la ligne de fendeuses Bull de Ceccato Olindo.

COIN : Coin de coupe avec inclinaison de 3° vers la colonne.

BASE : l'épaisseur de la plaque d'appui est de 55 mm, ce qui favorise également la stabilité de la machine.

COURSE : le coin de coupe en fin de course a une distance résiduelle de la plaque d'appui de 100mm

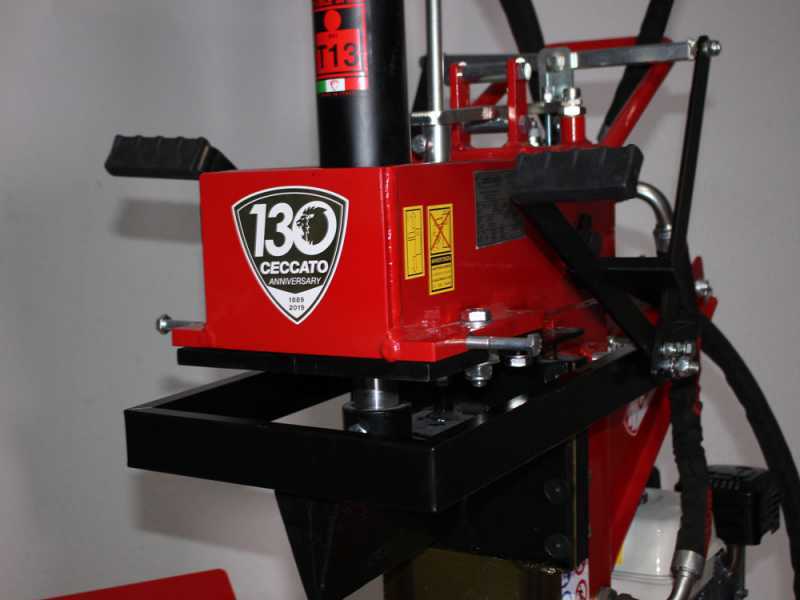

LEVIERS DE COMMANDE SUPÉRIEURS : leviers raccourcis pour les rendre conformes à la réglementation

LEVIERS DE COMMANDE DES BRAS INFÉRIEURS : Leviers raccourcis dans les bras de support de la bûche et positionnés en respectant les mesures de hauteur indiquées par la réglementation. En outre, ils ont une forme appropriée pour empêcher la chute de la souche vers l'opérateur.

TUYAUX HYDRAULIQUES : Nous avons augmenté le diamètre du tuyau, ce qui permet une température d'huile plus basse. Protection avec gaine en toile sérigraphiée Ceccato Olindo fermée par des clous en acier. En cas de rupture ou d'éclatement du tuyau, l'huile est retenue et vaporisée, ce qui évite le risque de blessure.

SOULÈVEMENT DE LA BÛCHE : installation du dispositif de soulèvement du tronc synchronisé avec le mouvement du coin de coupe.

Dans chaque modèle de machine, tous les pictogrammes requis par la réglementation sont appliqués et tous les manuels d'utilisation et d'entretien sont mis à jour.

Les fendeuses Ceccato sont conformes à la norme DIN EN 609-1:2017.

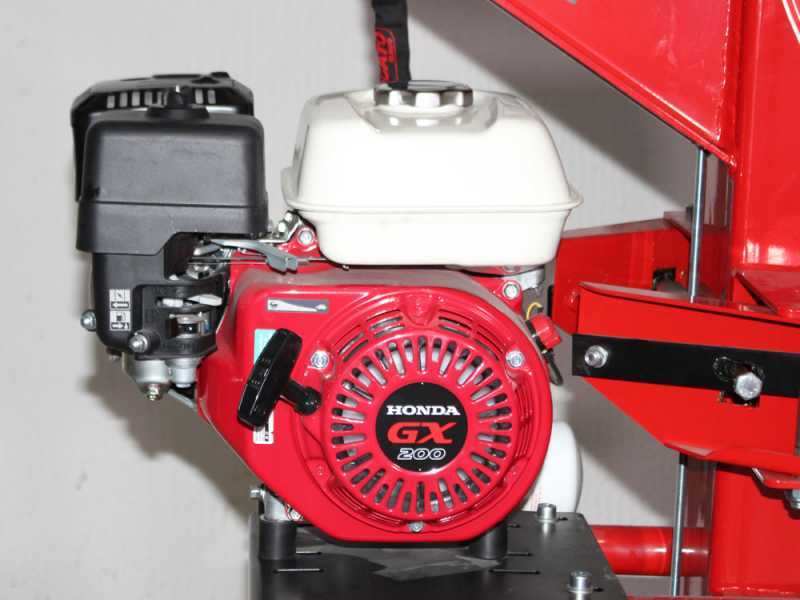

Le moteur Honda GX 200 de série est professionnel et puissant, dernière génération avec technologie à soupapes en tête.

Caractéristiques :

La série Honda "GX’’ est de qualité hautement professionnelle et a été développée pour des travaux intensifs dans le secteur du bâtiment, de l’agriculture, des groupes électrogènes, des postes à souder etc. elle est caractérisée par une longue durée dans le temps et par sa fiabilité.

La fendeuse de bûche exploite l'action d'une double pompe hydraulique haute performance fonctionnant à une pression de 230 bars (max) en mesure de pomper jusqu’à 24 lit/min et qui alimente en huile, prélevée du réservoir, le vérin hydraulique qui agit comme poussoir. Le corps de la structure de la machine a la fonction de réservoir d’huile hydraulique.

Détail du filtre à huile

REMARQUE : toujours faire tourner le moteur à plein régime en réglant l'accélérateur au maximum

Avec une poussée de 13 tonnes, cette fendeuse est en mesure de fendre des bûches de bois noueux, de dimensions variables jusqu'à une hauteur maximale de 110 cm.

Cela est permis par le cylindre piston exceptionnellement robuste et de grande taille, avec un diamètre extérieur de 80 mm et un diamètre intérieur de 40 mm.

Le vérin est entraîné par des patins le long d'un rail en acier, qui, même sous un effort maximal, protège le cylindre et est soutenu par des rails latéraux en ABS haute densité avec une épaisseur de contact remplaçable en bronze.

Le matériau avec lequel les guides sont fabriqués est très résistant et anti-usure, et grâce à l'épaisseur de glissement, ils permettent de préserver la plaque d'acier porteuse sur le tronc principal de la fendeuse.

Le coin de la fendeuse est en acier moulé, de très haute résistance avec une longueur de fendage de 25 cm.

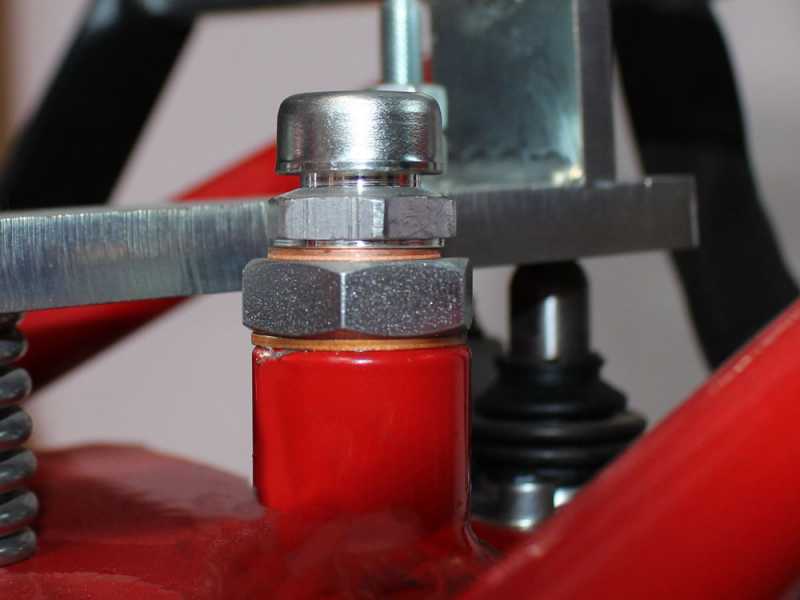

Réglage de la course du vérin : pour couper des bûches courtes et accélérer le travail, il est possible d'ajuster la course de travail du vérin.

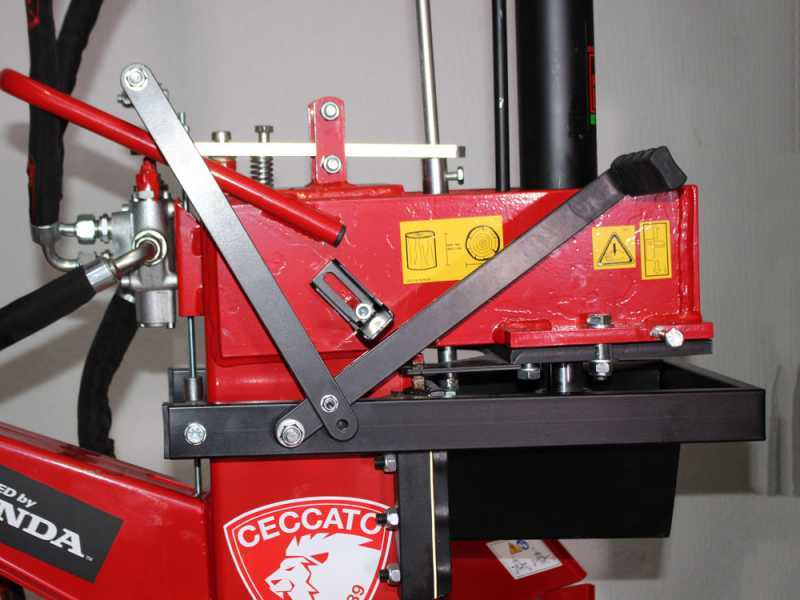

La fendeuse est équipée d'un circuit d'entraînement du cylindre à vitesse variable.

La vitesse simple ou double se sélectionne simplement en appuyant avec plus ou moins de pression sur les poignées de commande. Une fois que le coin entre en contact avec la bûche, il est intuitif pour l’opérateur d'appuyer avec plus de pression sur les poignées pour que le coin concentre toute la puissance de la fendeuse pour effectuer le fendage de la bûche.

Les leviers à deux commandes pour actionner la machine doivent nécessairement être actionnés par l'opérateur à l'aide des deux mains. Ceci afin d'éviter tout type de blessure.

En appliquant une légère pression, la fendeuse fait bouger le cylindre de pousse à une vitesse considérable tout en maintenant une petite capacité de pression jusqu'au contact avec le bois à fendre.

En revanche, en appuyant davantage sur les poignées de commande, le vérin ralentit considérablement sa vitesse et augmente la capacité de pression du coin de la fendeuse jusqu'à 13 tonnes.

La fendeuse est réalisée avec des profilés en acier émaillé de grande épaisseur qui composent un châssis à très haute résistance.

En effet, contrairement à la majeure partie des fendeuses présentes sur le marché qui ont des châssis réalisés avec une structure en « H », le châssis de la fendeuse Ceccato est réalisé avec une structure en boîte et est renforcé avec la plaque avant où glisse le coin de la fendeuse.

Cette plaque de glissement est fabriquée en acier trempé à très haute résistance, dont l'acier est encore plus dur que celui utilisé pour la structure du cadre.

Le résultat est un châssis et une structure portante très robustes, pratiquement indestructibles.

La fendeuse est équipée de roues pour faciliter le déplacement et est parfaitement équilibrée : le déplacement peut en effet être effectué même par une seule personne à l'aide de la poignée pour l'inclinaison de la fendeuse et des roues de déplacement de 25 cm de diamètre.

Avec une force de fendage de 13 tonnes, cette fendeuse est en mesure de fendre des bûches de bois noueux de dimensions variables jusqu'à une hauteur maximale de 110 cm et 60 cm de diamètre.

Dans des situations particulières, elle peut également être soulevée par le point d'accrochage spécifique pour le soulèvement.

La plaque d’appui permet d'avoir deux hauteurs de travail, 51 cm ou 110 cm

Cette machine est réalisée en prenant en compte toutes les normes du secteur afin de sécuriser le travail de l'opérateur.

Dispositif de blocage de la remontée du coin avec troncs encastrés.

En appuyant sur ce support supérieur, la remontée du piston s'arrête automatiquement. Cela permet de travailler en toute sécurité et élimine le risque de blessures aux mains et aux poignets.

Détail du distributeur hydraulique professionnel

Détail du bouchon du réservoir d’huile hydraulique

Détail du niveau d'huile hydraulique

Détail de la base de fente très épaisse.

Réglage de la course du piston : pour couper des bûches courtes et accélérer le travail, il est possible d'ajuster la course de travail du vérin en agissant sur le cylindre de réglage avec la clé de serrage.

Détail du filtre à huile.
