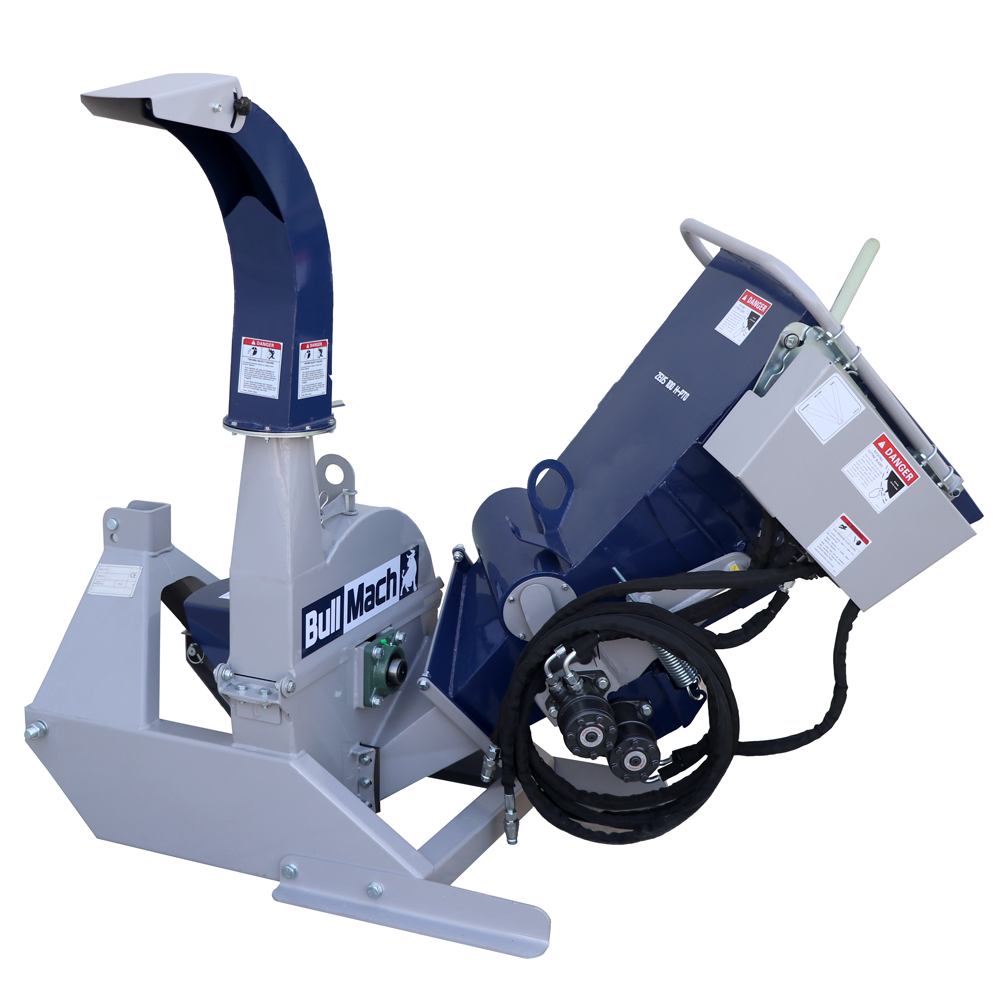

Broyeur sur tracteur BullMach ZEUS 100 H-PTO - avec rouleaux d'entraînement

Broyeur sur tracteur BullMach ZEUS 100 H-PTO - avec rouleaux d'entraînement
Promotion
Activation
à tracteur
Type rotor de coupe
Disque
Nombre de lames
4
Diamètre branche - Max
100 mm
Dimensions broyat
3 - 4 cm
Nombre de trémies
1
Levier de sécurité
Oui
Ejection élevée
Type de rotation de la goulotte
manuelle
Nombre de rouleaux
Deux
Reverse
type de transmission du rouleau
hydraulique
Arbre à cardan
oui
€ 2.823,46
-18 %
€ 2.315,24
Tva comprise
En stock
33 produits en Stock
|
Livraison gratuite*
Livré d'ici le 13/06/2023
ID: 106881

EAN: 8054141540590

MPN: ZEUS 100 H-PTO

Broyeur de végétaux BullMach ZEUS 100H-PTO

Le broyeur de branches BullMach ZEUS 100H-PTO est un broyeur à cardan semi-professionnel, adapté au broyage de grosses quantités de végétaux.

Le broyeur est muni de 2 rouleaux dentelés pour l'entraînement automatique du feuillage pris en charge par une pompe oléodynamique, ceci permet de simplifier et rendre plus rapides les opérations d'introduction dans la trémie.

Avec un rapport qualité-prix intéressant, ce broyeur se révèle adapté au travail occasionnel aussi bien qu’au professionnel qui désire un prix économique avec de bonnes performances.

Le broyeur de branches est muni d’une vaste trémie pour faciliter l’insertion des branches ramifiées, arrivant à triturer du bois d’un diamètre maximal de 100 mm.

Muni d’une attache à trois points au tracteur + prise de force pour l’activation.

L’ouverture de la trémie est de 47 x 47 cm.

Le rotor est constitué de 4 lames interchangeables et d'une contre-lame.

  • Puissance minimale tracteur requise : 25 CV

NON ADAPTÉ POUR LES PETITES BRANCHES SPÉCIALEMENT POUR LES BRANCHES D'OLIVIERS !

Attention : tous les broyeurs ne sont pas adaptés pour le broyage des herbes, feuilles, aiguilles de pin etc... (nous précisons que celui-ci est fait pour les branches, mais peut également broyer les feuilles, les aiguilles de pin et autres déchets verts attachés à ces dernières)

Conditions d'utilisations principales pour tous les broyeurs sur le marché :
- Le broyeur doit broyer des branches coupées récemment sur l'arbre et non sèches (cela limiterait sa capacité de broyage et engendrerait une détérioration rapide des lames).
- Les branches doivent être de préférence longilignes, régulières et sans nœud (sinon le diamètre de coupe se réduit).
- Le diamètre de coupe indiqué est le diamètre maximal à ne pas dépasser, il reste préférable d'utiliser le broyeur avec des diamètres inférieurs. Sinon, il faut évaluer l'achat d'un broyeur ayant un diamètre de coupe plus grand.
-Le diamètre de coupe peut varier en fonction de la consistance du bois (par exemple, l'olivier, le prunier, le pêcher sont des bis très durs, ils peuvent donc réduire la capacité de coupe des broyeurs).

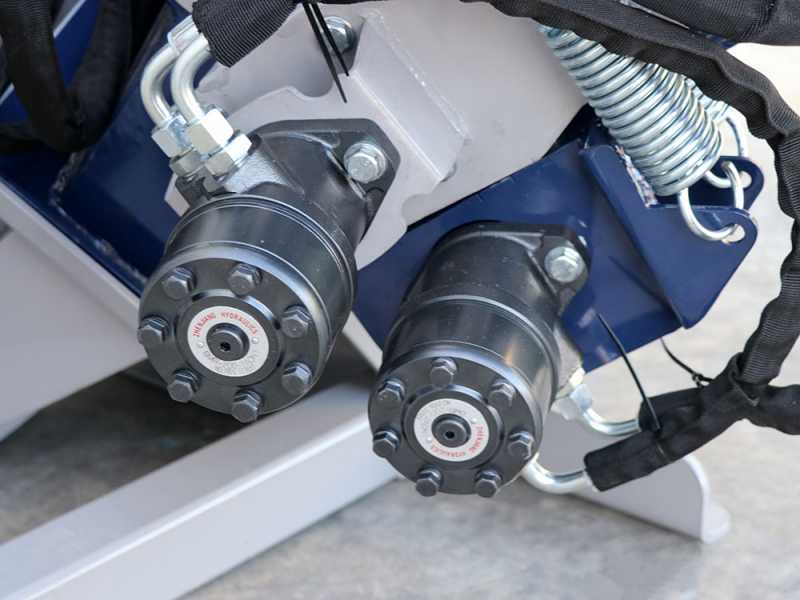

Système hydraulique

Ce broyeur est muni d'un système hydraulique dédié à l'activation des rouleaux d'entraînement du système auto-alimentant, composé de :

  • Tuyaux de connexion au tracteur (ils s'appliquent aux attaches hydrauliques du tracteur pour l'alimentation du système)
  • Distributeur-boitier de commandes + tuyaux de transmission d'huile
  • 2 Moteurs hydrauliques (ils transforment le flux d'huile envoyé de la pompe du tracteur en un mouvement rotatif qui activent les rouleaux auto-alimentés)

Pour cette raison, ce broyeur, une fois attaché au trois points du tracteur, requiert une double alimentation du tracteur :

  • le montage du cardan pour la transmission du mouvement qui fera fonctionner le rotor de broyage
  • la connexion des deux tuyaux hydrauliques du broyeur à deux attaches hydrauliques du tracteur, qui avec sa pompe activera le système d'auto-entraînement des rouleaux

2 moteurs hydrauliques

2 rouleaux d'autoalimentation

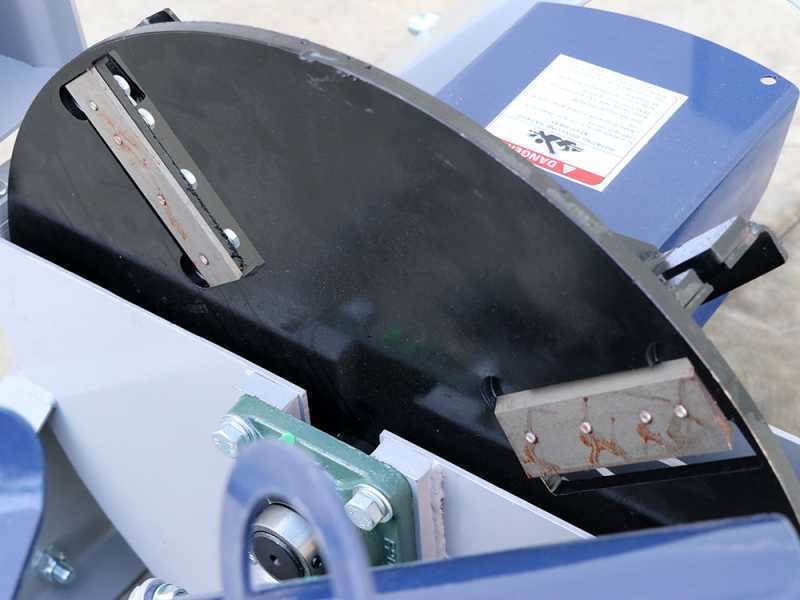

Rotor central et chambre de broyage

L'appareil de coupe est constitué de :


- 4 lames de coupe de grandes dimensions (155 mm) et épaisseur, assemblées sur un disque d'acier rotatif au bout de la trémie.

Le rotor a les caractéristiques suivantes :

  • Épaisseur 15 mm
  • Diamètre 635 mm


Les lames effectuent un sectionnement du matériau présent dans la trémie en fragments de 3-4 cm.

Muni d’une chambre de broyage vaste et résistante. Celle-ci a une forme arrondie qui assure une bonne productivité, ainsi qu’une bonne longévité du système. Détail du système d’ouverture à battant.


La contre-lame est assemblée directement sur le côté externe de la chambre de broyage.


ATTENTION !

Attention : Avant de mettre en marche le broyeur, s'assurer de régler la contre-lame grâce aux boulons de réglage, pour éviter l'endommagement du rotor.

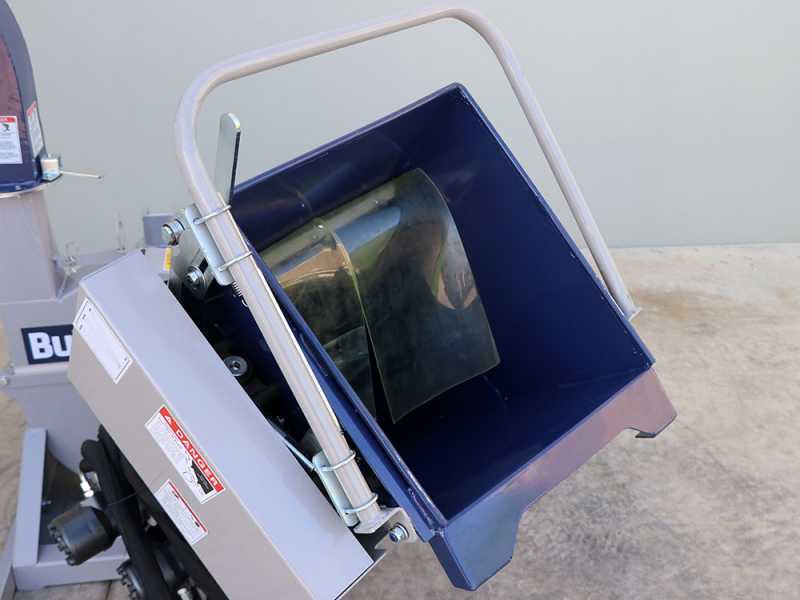

Trémie unifiée avec rouleaux d'entraînement automatique

La trémie en acier est de grandes dimensions avec une ouverture de 53x53 cm.

Le broyeur est doté de deux rouleaux dentelés assemblés à un système de ressorts pour l'entraînement automatique des branches.

Le broyeur est muni d'un système anti entassement : au cas où, pendant le broyage du matériau le rotor soit soumis à des contraintes ou se bloque, on doit agir sur le levier de la goulotte d'éjection (barre ronde grise). Ce levier agit en effet sur les soupapes hydrauliques qui commande le moteur et inverse le sens de rotation du rotor en le débloquant.

Il est en mesure de recevoir des branches et des feuillages de grandes dimensions, sans opération préliminaire de pré sélection.

En outre, il a une capacité supérieure qui permet d’y insérer beaucoup de matériau à la fois.

Les caractéristiques de ce broyeur de branches sont :

- Activation par auto-entraînement des rouleaux de broyage
- Système d'arrêt d'urgence (de sécurité)
- Fonction reverse pour éliminer les bourrages

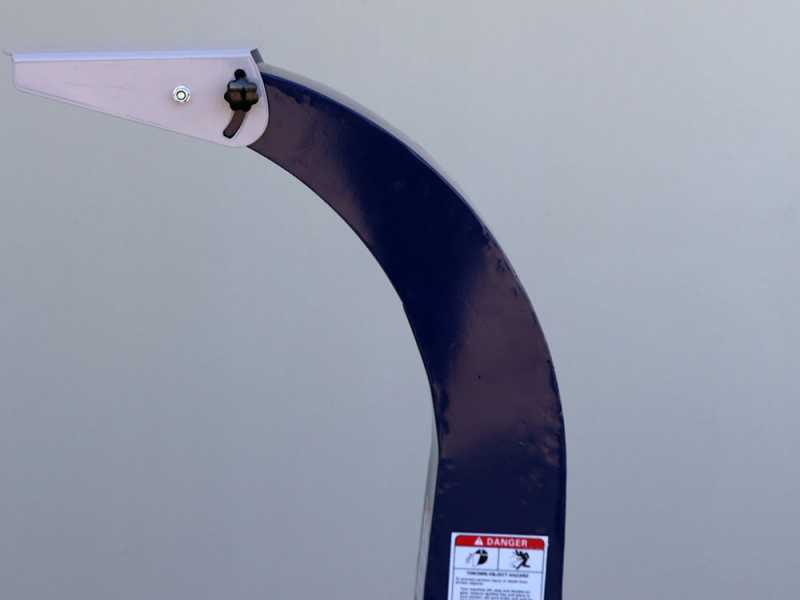

Goulotte d'éjection orientable à 360°

La goulotte d’éjection, dont ce broyeur est muni, est rotative à 360°.

Quelques exemples :

  • Position 1
  • Position 2
  • Position 3
  • Position 4

Il suffit simplement de presser le levier et de le tourner sur la position préférée.

Même l’inclinaison de la goulotte est orientable pour régler la distance d’expulsion du broyat.

Exemples de positions:

  • Position 1
  • Position 2
  • Position 3

Caractéristiques générales

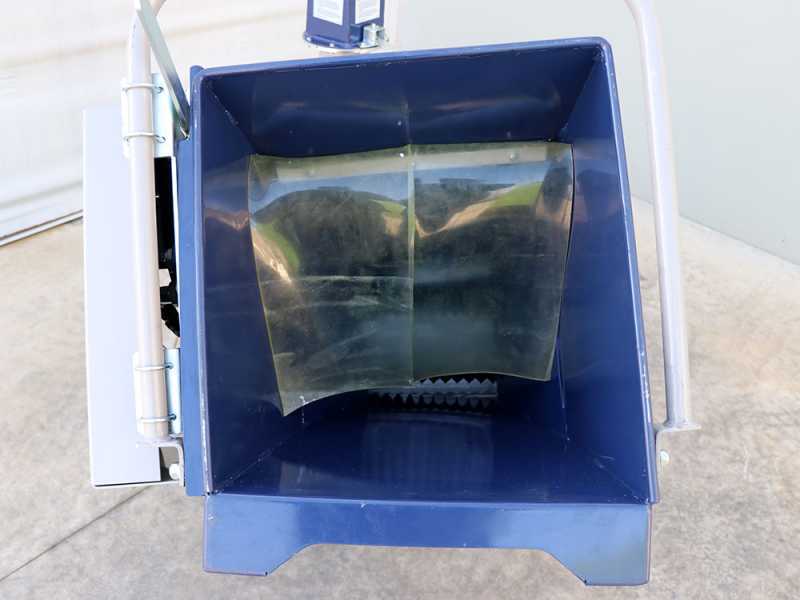

Détail des parois de cloisonnement en caoutchouc de protection situés à l’entrée de la trémie.

Prise tracteur PTO qui permet d’activer le tracteur (détail de la protection de la prise de force).

Détail de l'attache 3 points résistante.

Dans la partie supérieure du broyeur se trouve un support qui permet d'accrocher et de soulever le broyeur.

Le cardan en équipement est muni d'un boulon de sécurité.

Le limitateur de couple à boulon de rupture permet, en cas de contraintes ou de couples imprévues ou excessives, d’éviter des dégâts aux éléments mécaniques du broyeur. En effet, quand la couple dépasse la puissance supportable du boulon, il se rompt et la puissance transmise s’annule. Pour rétablir ensuite la transmission, on devra le remplacer avec un boulon de même résistance, filetage, diamètre et longueur.


ATTENTION !

Attention : La modalité d’inspection doit toujours se faire avec le moteur éteint.
Avant toute utilisation lire attentivement le manuel d’utilisation.

Montage du broyeur sur tracteur Bullmach Zeus 100 H-PTO
Caractéristiques du produit
Modèle:
ZEUS 100 H-PTO
Activation:
à tracteur
Réservoir d'huile indépendant :
No
Rouleau à entraînement :
oui
Auto-entraînement des branches:
Auto-entraînement hydraulique
Système anti-encombrement:
oui
Goulotte d'éjection:
haute-rotatif
Nombre de trémies:
1
Dimension ouverture trémie (hauteur):
47 cm
Dimension ouverture trémie (largeur):
47 cm
Grille de calibrage interchangeable:
non
Repliable/Rabattable:
oui
Puissance minimum:
25 HP
Puissance maximum:
45 HP
Nombre de rouleaux:
Deux
Reverse:
Levier de sécurité:
Oui
Pays de fabrication:
Chine
Données techniques de la transmission
Type de transmission:
coaxiale directe
type de transmission du rouleau:
hydraulique
Données de coupe
Matériaux châssis:
Acier émaillé
Diamètre branche - Max:
100 mm
Type rotor de coupe:
Disque
Nombre de lames:
4
Mouvement lames:
rotatif
Contre-lames:
1
Dimensions broyat:
3 - 4 cm
Équipement
Type de rotation de la goulotte:
manuelle
Accessoires de série et gratuits
Arbre à cardan:
oui
Manuel d'utilisation:
oui

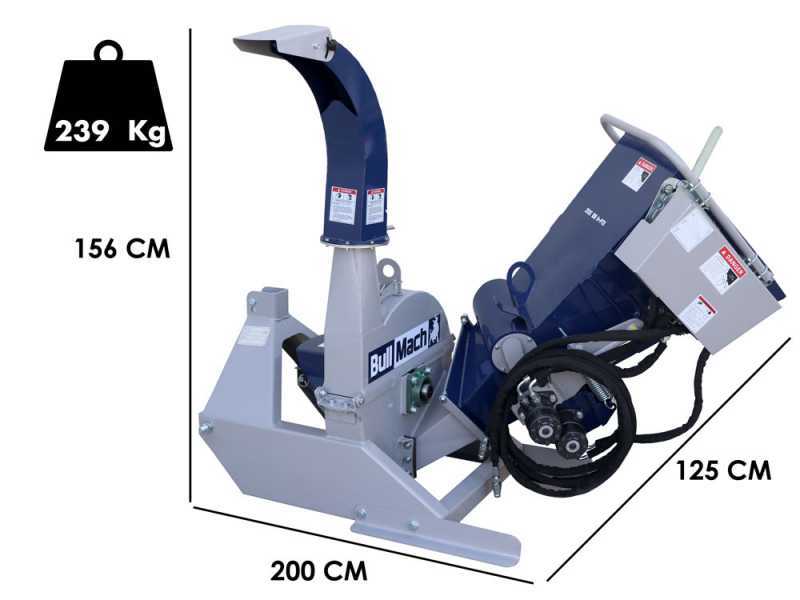

Dimensions et logistique
Dimensions produit cm (L x l x H):
200x125x156 cm
Poids net:
239 Kg
Emballage:
Sur Palette
Dimension de l'emballage cm (L x l x H):
165x83x124.5 cm
Poids emballage compris:
330 Kg
Déchargement avec hayon élévateur:
oui
Temps de montage:
60 minutes

Offert et en équipement

Le broyeur est expédié sur palette

Arbre à cardan inclus dans l'emballage.

Notice d'utilisation et d'assemblage.
