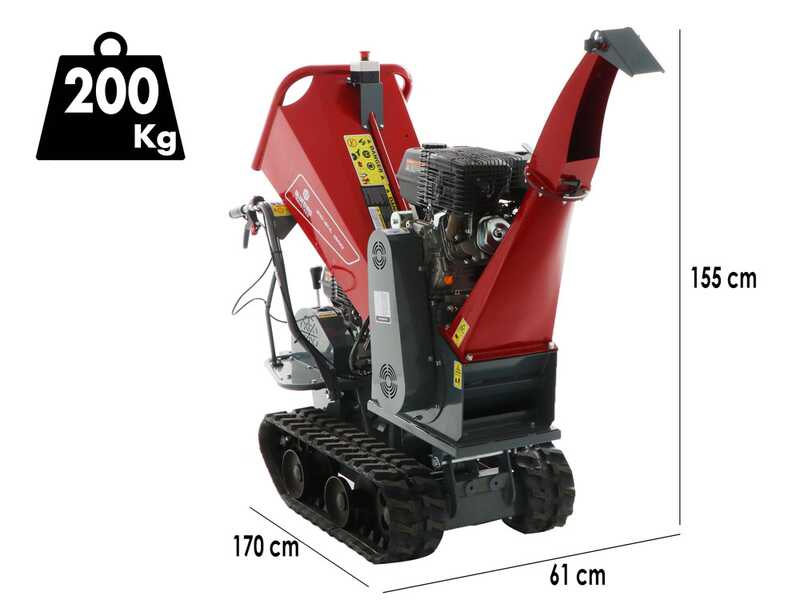

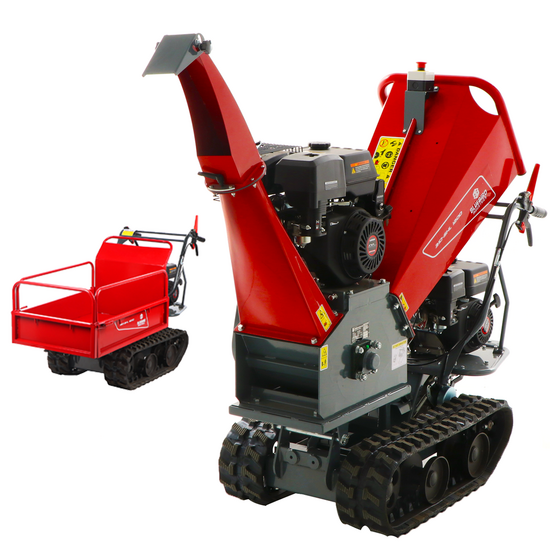

Blue Bird 310-SHL 1200 - Broyeur de branches autotracté à chenilles sur brouette - Moteur Loncin G420F

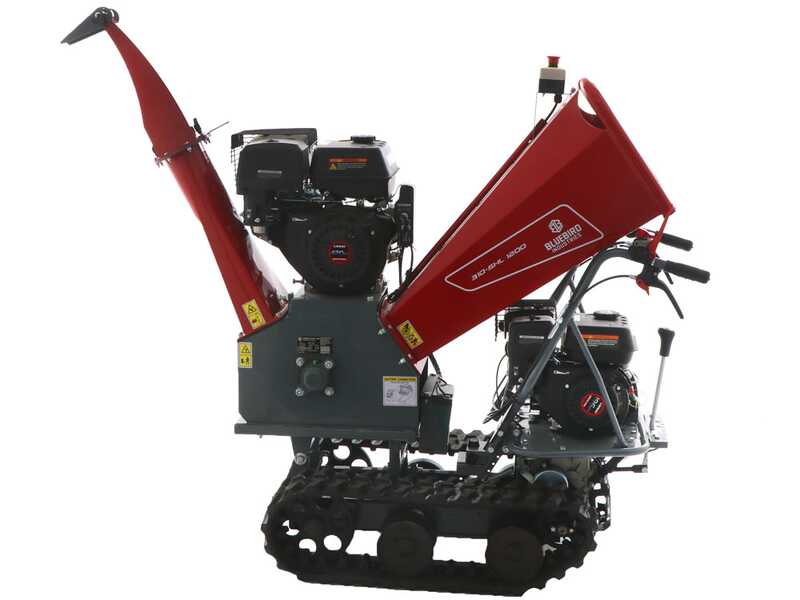

Le broyeur de branches Blue Bird 310-SHL 1200 est l'outil idéal pour tous les usagers qui ont besoin d’entretenir leurs espaces verts, et qui doivent broyer rapidement et efficacement les résidus de taille.

La conception prévoit une grande trémie de chargement pour faciliter l'insertion des branches et, grâce à sa capacité à rompre les matériaux, il réduit considérablement le temps nécessaire à sa décomposition.

Ce modèle de broyeur dispose d'une puissance de 15 CV, et utilise un moteur Loncin, garantissant ainsi une performance puissante et fiable. Monté sur un groupe moteur sur chenilles, lui aussi Loncin d’une puissance de 6,5 HP, il est particulièrement adapté pour une utilisation sur terrain accidenté et offre la possibilité de monter le module de benne fourni.

Cette base possède des chenilles équipée de 2 rouleaux.

De cette façon, il est possible de transformer votre broyeur mobile en une brouette à moteur pratique à benne basculante, pour transporter les branches fraîchement broyées ou des charges allant jusqu'à 300 kg.

De plus, la méthode de coupe utilisée repose sur un système à tambour, équipé de 2 lames de 233 mm chacune, assurant ainsi un broyage efficace et uniforme du matériau inséré.

Ce broyeur offre non seulement une excellente solution pour la gestion des déchets verts, mais il se présente également comme un allié précieux pour ceux qui recherchent un dispositif capable de faciliter le transport du matériau traité avec efficacité et commodité.

NE CONVIENT PAS AU BROYAGE DE RAMEAUX, SURTOUT À CEUX D'OLIVIER !

Attention : aucun broyeur n'est adapté au broyage des seules herbes, feuilles, aiguilles de pin, etc. (nous précisons que celui-ci est fait principalement pour les branches, mais il peut également broyer les feuilles ou les autres déchets verts s'ils sont attachés aux branches).

Principales prescriptions d’utilisation pour tous les broyeurs sur le marché :
- Le broyeur doit broyer des branches coupées récemment et non sèches (cela limiterait sa capacité de broyage et causerait une détérioration rapide des lames)
- Les branches doivent être de forme longiligne, régulière et sans nœuds (autrement le diamètre de coupe est réduit)
-Le diamètre de coupe déclaré est le diamètre maximum. En cas de diamètre majeur des branches, il faut considérer l’achat d’un broyeur avec un diamètre de coupe plus grand
- Le diamètre de coupe peut varier en fonction des consistances du bois (par exemple le chêne, l’olivier, le prunier, le pêcher sont des bois très durs et peuvent réduire la capacité de coupe du broyeur).

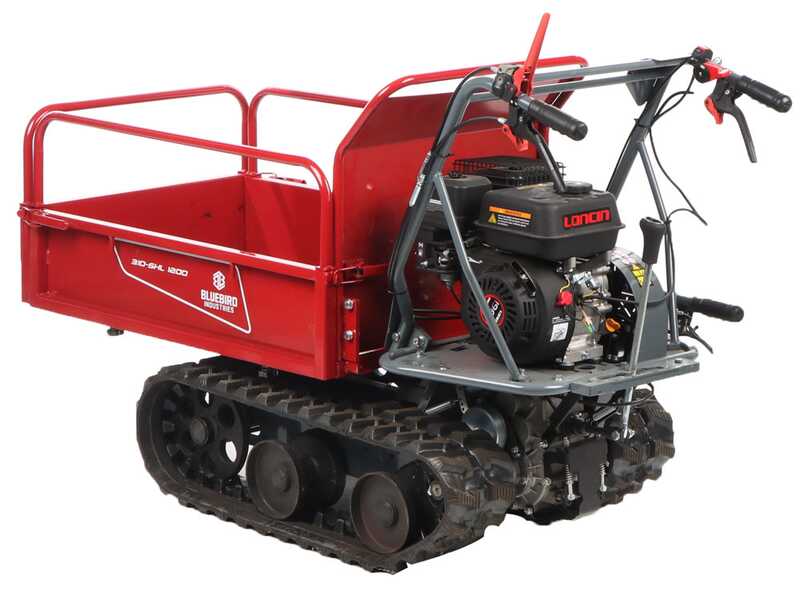

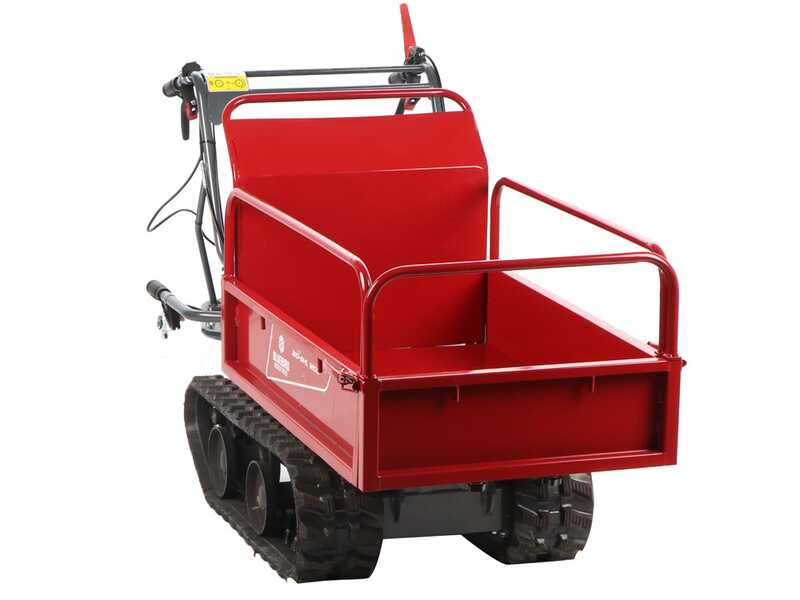

La brouette à moteur a un caisson en acier à haute résistance, renforcé avec des traverses tubulaires dans la partie inférieure qui la rendent adaptée pour toute charge ou sollicitation. Le plateau de chargement est à une distance minimale du sol pour faciliter les opérations de chargement-déchargement.

La capacité de charge peut être considérablement augmentée grâce aux ridelles extensibles, grâce aux vis à poignées placées sous le caisson.

Poignée à levier pour basculer la benne

Détail du piston

Un exemple d'utilisation est le transport et le chargement du bois.

Capacité maximale 300 Kg

Dimensions benne : 940 x 620 x 600 mm

Dimensions benne agrandie : 1180 x 880 x 600 mm

Le moteur Loncin V200 fournit de hautes performances. Il est adapté pour les travaux qui exigent une bonne puissance, celle-ci obtenue grâce à la cylindrée importante de 208 cm³.

Caractéristiques :

Moteur 4 temps à essence de toute dernière génération avec arbre à soupapes en tête "OHV" et démarrage avec décompression automatique.

Démarrage par lanceur facilité grâce au système d'amorçage automatique du carburant.

Filtre

Réservoir

ATTENTION

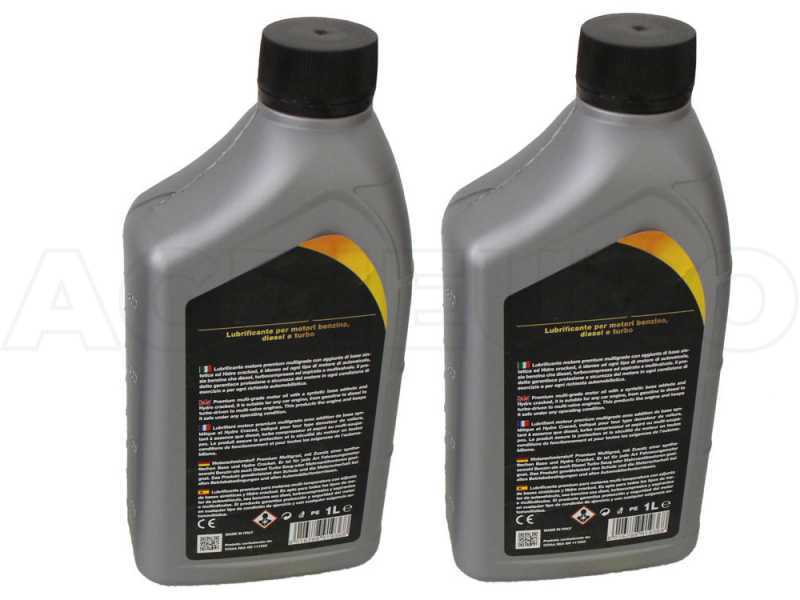

Le moteur est FOURNI SANS HUILE.
Avant de démarrer, lire attentivement la notice d'utilisation.

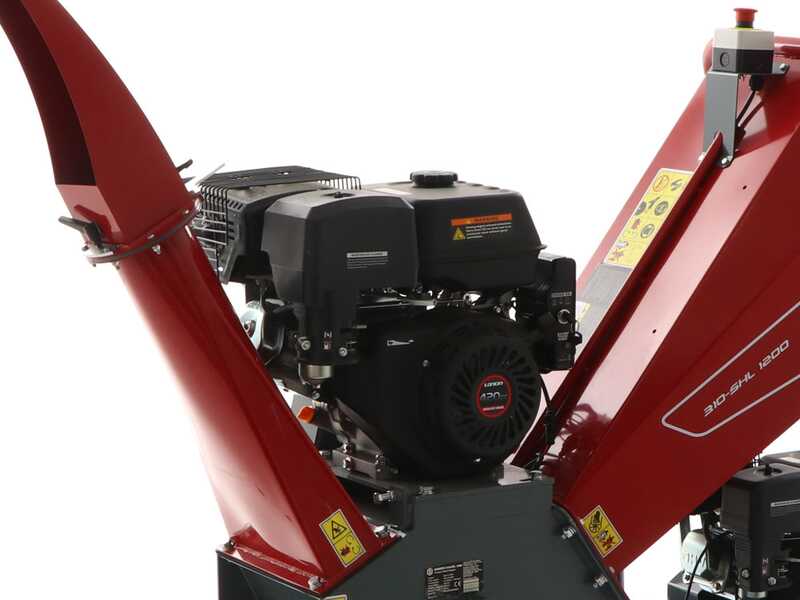

Ce broyeur a un moteur Loncin G420F 4 temps refroidit à air de 420 cc, avec soupapes en tête et cylindre en aluminium.

Caractéristiques :

Le moteur de ce broyeur est également doté du démarrage électrique. Ce système est dépourvu de batterie.

Détail du filtre à air

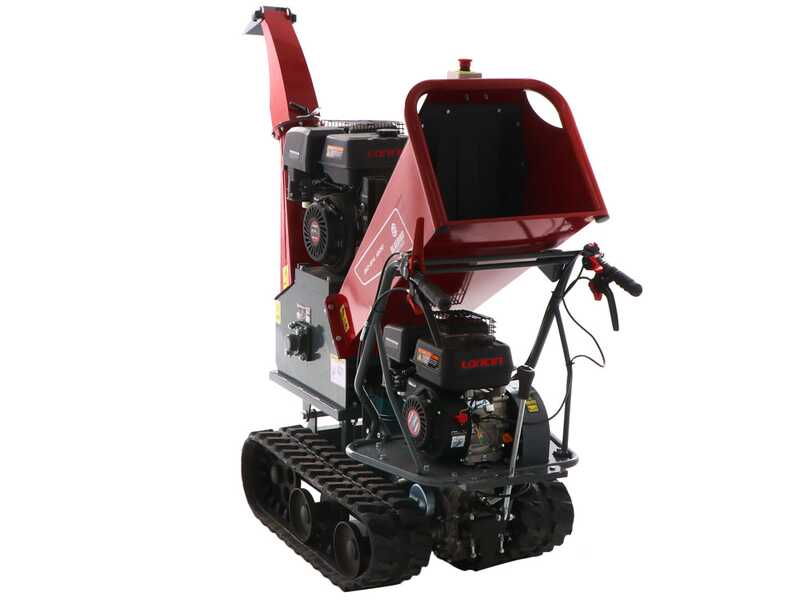

Commandes du moteur

Détails des clés de démarrage.

Réservoir huile

ATTENTION

Le moteur est FOURNI SANS HUILE.
Avant de démarrer, lire attentivement la notice d'utilisation.

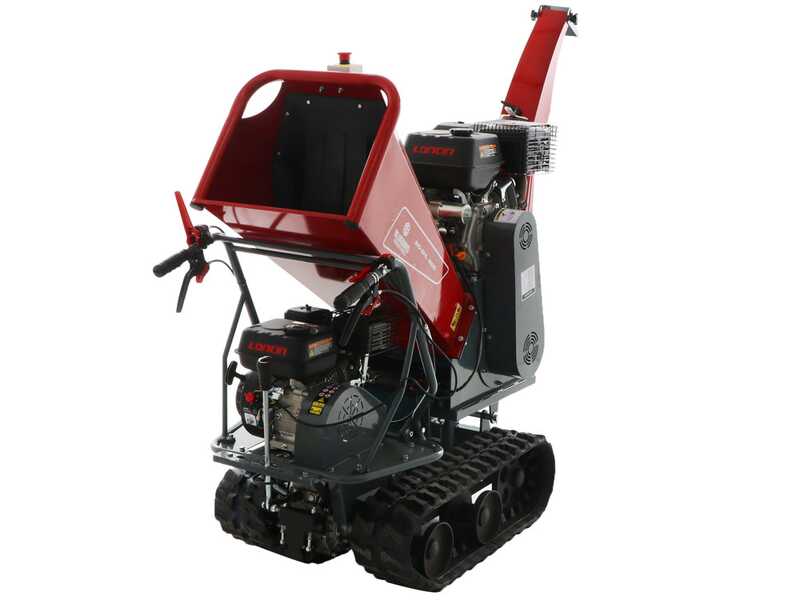

Commandes: faciles et ergonomiques, elles offrent précision et contrôle durant le travail.

Large levier rouge d'activation du moteur

Les deux leviers inférieurs sont pour la direction, respectivement à droite et à gauche.

La direction est réglable en fonction du levier de commande et permet de se déplacer facilement. Si vous tirez partiellement sur l’un des deux leviers, la direction de la chenille concernée (droite ou gauche) sera également partielle.
Cela permet de faire virer la brouette motorisée de manière fluide, sans mouvements brusques.

Frein de sécurité qui permet l’arrêt immédiat.

Manette d’accélération et interrupteur de la distribution du courant.

Boîte de vitesses : de grandes dimensions, fiable et précise.

Vitesses :
3 vitesses avant
1 vitesse arrière

Freins de stationnement :
annexes à la boîte de vitesses, pour plus de stabilité et de sécurité.
Ils s’activent automatiquement lors de la relâche des commandes (laissant la machine au point mort, même sur des pentes très fortes, la machine reste parfaitement bloquée).

Transmission :
Robuste et résistante, elle permet de gérer la direction en agissant sur la chenille, en désactivant sa rotation.

Détail du pommeau

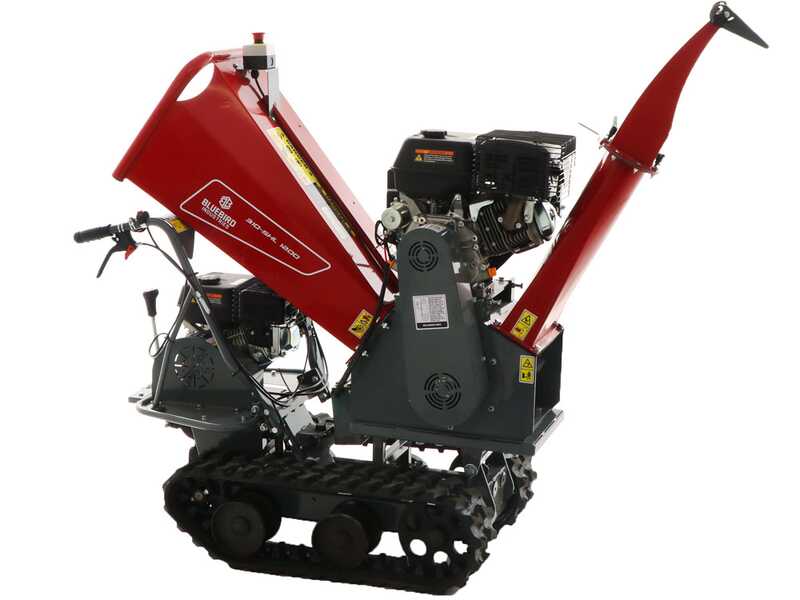

Transmission intermédiaire à doubles courroies trapézoïdale.

Cela confère à la machine une solidité hors du commun et protège le moteur ainsi que tout le mécanisme de broyage de tout type de choc interne ou de contre-coup.

Durée bien supérieure par rapport aux traditionnels systèmes utilisés par tous les constructeurs avec moteur thermique directement relié au système de broyage.

La transmission est également équipée d'un embrayage spécial à expansion contenue dans la cloche.

Détail du carter avec double prise d'air de ventilation.

La trémie en acier est en mesure de recevoir aussi des branches très volumineuses et feuillues, sans travail préalable.

• TRÉMIE UNIFIÉE :

Simplifie et accélère le travail de manière remarquable.
Elle élimine l’opération constante de division (avant le broyage) du matériel entre les parties grandes et noueuses et les parties plus petites et vertes, elles doivent être insérées dans la trémie prévue à cet effet (opération exigée par tous les broyeurs classiques dotés de 2 trémies).

• AUTO-ALIMENTATION :

Une fois les branches introduites dans la trémie, le broyeur a tendance à les entraîner à l'intérieur tout seul. Ceci est possible grâce à la trémie étudiée en position presque verticale. Aidé par la force de gravité, le mécanisme parvient à entraîner les branches à broyer.

ATTENTION : les feuillages ne doivent pas être trop volumineux car ils pourraient limiter la fonctionnalité du broyeur.

Cloisons de protection en caoutchouc noir à l'entrée de la trémie.

DISPOSITIF DE SÉCURITÉ: Bouton d'urgence situé à l'extrémité supérieure qui garantit un arrêt immédiat en cas de besoin.

Détail de la trémie du broyeur.

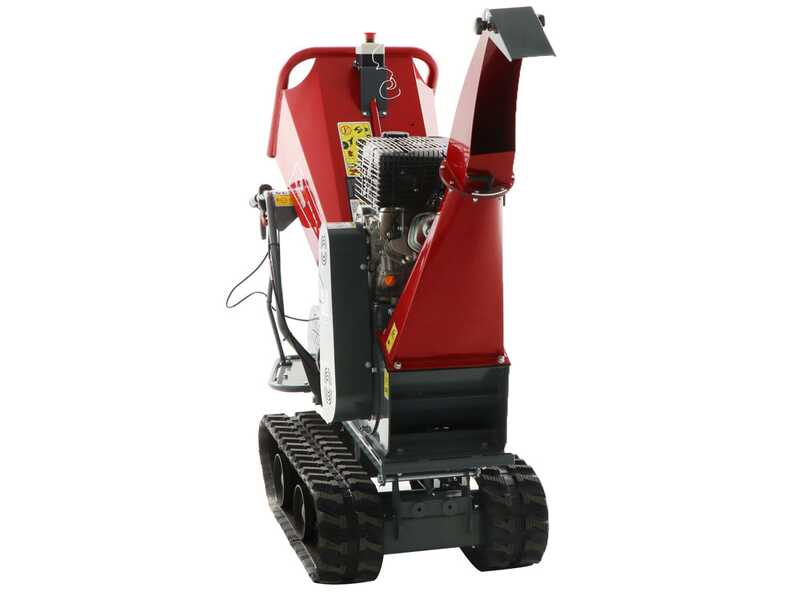

2 lames de coupe épaisses de grandes dimensions, montées sur un disque d’acier rotatif.

Le système à double lame est complété par la contrelame présente dans la chambre de broyage.

Rotor porte-lames intérieur avec arbre réalisé par opération d'équilibrage.

Tous les broyeurs avec système à rouleaux comme celui-ci, effectuent leur travail au mieux de leurs performances, avec des branches déjà nettoyées (sans feuilles ni ramifications excessives).
Ce système est idéal pour les branches qui ont un peu de consistance et non pour les petites branches fines et vertes, feuillues ou en grande quantité, car le système à rouleaux est techniquement peu adapté au broyage de branches à diamètre petit ou minime, ou au matériel vert en général. Il donne vraiment le maximum avec des branches d’un certain diamètre et assez denses.

Cela est lié à leur faible pouvoir de « centrifuge » par rapport aux modèles classiques à disques et à lames, et à la plus grande distance entre la lame et la contre-lame, conçue pour les branches seules déjà bien nettoyées, mais de diamètre important.

Taille de l’entrée de la trémie : 300 x 155 mm

Goulotte d’éjection réglable très haute, placée à une hauteur de 1,5 mètres du sol, dotée de déflecteur avec inclinaison variable.

Permet de décharger les déchets végétaux dans une caisse.

En plus de l'inclinaison du déflecteur, la goulotte d'éjection est orientable : elle est en effet rotative, et avec le simple geste de desserrer ou resserrer manuellement la poignée, elle peut être orientée aussi bien à droite qu'à gauche, avec différents angles.

Machine équipée des chenilles qui, avec leur largeur (180 mm) et leur profil, garantissent une adhérence parfaite et une bonne stabilité sur chaque type de terrain.

Les chenilles à 2 rouleaux, grâce à leur largeur et à leur profil de bande de roulement, garantissent une adhérence et une stabilité parfaites. Réalisés en caoutchouc renforcé, d’une haute adhérence.

Recommandations d'utilisation

Afin de garantir une durée de vie optimale et le bon fonctionnement du broyeur de branches et végétaux, il est indispensable de respecter scrupuleusement les consignes suivantes. Le non-respect de ces recommandations constitue une utilisation inappropriée susceptible d’entraîner de graves dommages au produit (ces dommages n’étant pas couverts par la garantie).

• N’utilisez PAS le broyeur de branches et végétaux pour broyer :

1. des aiguilles de pin ;
2. des brins d'herbe ou des tas de feuilles ;
3. des déchets humides de potager ;
4. des palettes entières ou des morceaux de palettes ;
5. des déchets de chantier ;
6. du bois et/ou des racines souillés de terre ou de cailloux.

Ces matériaux, dépourvus d'une structure ligneuse adaptée au broyage, ont tendance à former une pâte susceptible d'obstruer la chambre de broyage et le conduit d’éjection, entraînant ainsi une surcharge du moteur. Il est en revanche possible d’introduire des branches avec leurs feuilles, à condition qu’elles soient de préférence relativement droites.

• NE PAS introduire de palettes ni de déchets de chantier : assurez-vous que les matériaux à broyer ne contiennent aucun clou, vis, fil de fer ou résidu de ciment. Tout contact avec des corps étrangers peut endommager irrémédiablement le rotor de coupe et provoquer la projection violente de fragments métalliques.
• NE broyez PAS de bois et/ou de racines recouverts de terre : la terre et le sable exercent un effet abrasif sur les lames tournant à grande vitesse, entraînant leur usure rapide. Le tranchant des lames peut se détériorer en quelques minutes, nécessitant alors une intervention d’entretien extraordinaire. De plus, la présence éventuelle de cailloux, même de petite taille, risque d’endommager sérieusement le broyeur de branches et végétaux.
• Veillez à utiliser du bois frais : le diamètre de coupe maximal indiqué se réfère au bois « vert », c’est-à-dire à des branches fraîches venant d’être coupées de la plante (il s’agit du moment idéal pour les broyer) et présentant une dureté moyenne. Pour les essences de bois particulièrement dures (par exemple : chêne, olivier, prunier, pêcher), la capacité de coupe effective du broyeur de branches et végétaux peut diminuer proportionnellement à la dureté du bois. Par ailleurs, le diamètre de coupe maximal indiqué doit rester une valeur limite atteinte occasionnellement et non une condition normale d’utilisation, afin de ne pas faire fonctionner en permanence le broyeur de branches et végétaux à la limite de ses capacités ;
• NE broyez PAS de bois sec ou séché (par exemple, de vieux poteaux, poutres ou bâtons) : le broyeur de branches et végétaux est conçu pour le broyage de branches récemment coupées. Le bois sec présente une dureté nettement supérieure à celle du bois frais et peut endommager les lames, provoquer l’apparition d’entailles sur leur tranchant ou entraîner une perte rapide de leur affûtage. Il sollicite également fortement le système de transmission.
• NE PAS introduire de matière lorsque le moteur est arrêté ou tourne à bas régime : démarrez le broyeur de branches et végétaux et laissez toujours le moteur atteindre son plein régime avant d’introduire les branches ou autres végétaux à broyer. De même, n’éteignez jamais le moteur tant qu’il reste de la matière à l’intérieur de la chambre de broyage.
• NE FORCEZ PAS L’ALIMENTATION : le broyeur de branches et végétaux doit entraîner le matériau de manière autonome grâce à son système d’auto-entraînement. Si une branche n’avance pas correctement, cela peut indiquer que les lames sont usées ou que la branche présente un nombre excessif de nœuds. Pousser excessivement le matériau dans la trémie peut provoquer le blocage du rotor de coupe et entraîner de graves dommages au système de transmission.
• NE PAS travailler avec des lames usées ou endommagées : dans ces conditions, le broyage s’effectue davantage par « choc » que par « coupe ». Les fortes vibrations et les contraintes qui en résultent peuvent entraîner de graves dommages structurels aux différents composants du broyeur de branches et végétaux.

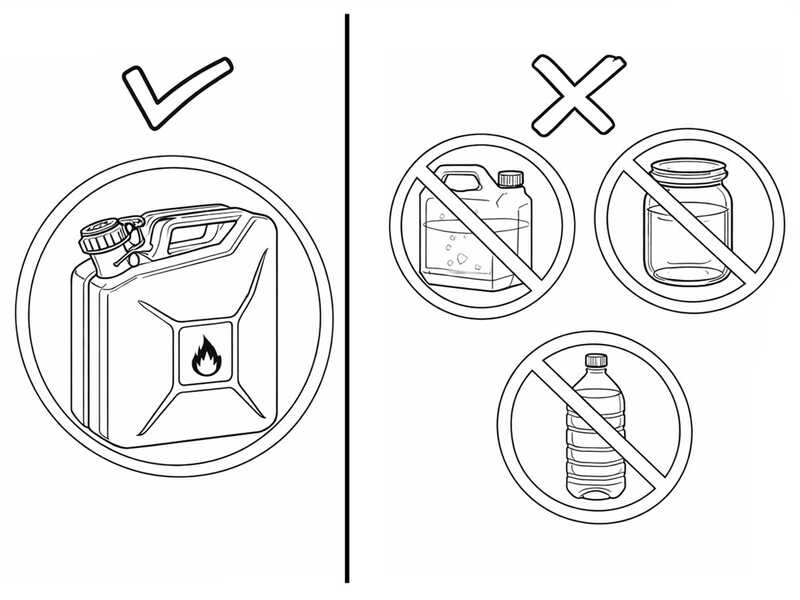

• Conservation du carburant :

1. Utilisez exclusivement des bidons homologués ;
2. Vérifiez que les bidons métalliques sont propres et exempts de corrosion ;
3. Conservez le carburant dans un endroit frais, sec et à l’abri de la lumière directe du soleil ;
4. Utilisez l’essence dans un délai de 30 à 60 jours ;
5. Si nécessaire, utilisez un stabilisateur de carburant afin de prolonger sa durée de conservation.

En cas d’inutilisation prolongée de la machine, videz le réservoir ou utilisez du carburant additionné d’un stabilisateur adapté.
