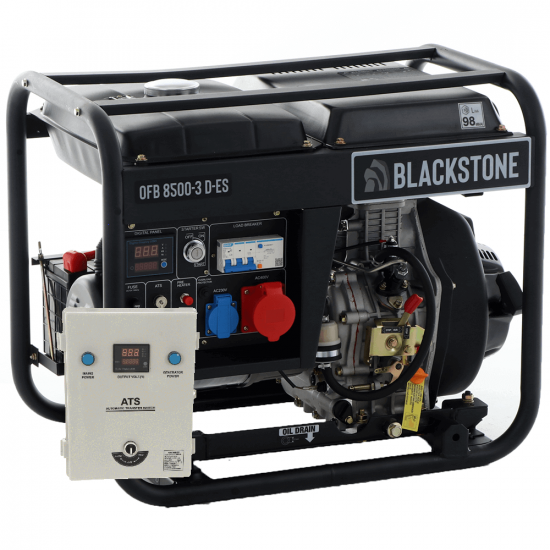

BlackStone OFB 8500-3 D-ES - Groupe électrogène Triphasé Diesel - 6.3 kw- Cadran ATS inclus

Le groupe électrogène triphasé Blackstone OFB 8500-3 D-ES monte un moteur triphasé diesel 4 temps alimenté au diesel par 498 cm³ de cylindrée et pouvant produire une puissance au moins égal à 13 CV(9,6 kW). Il possède un réservoir de carburant de 11 litres et l'allumage résulte plus simple grâce au démarrage électrique par clé. L'alternateur est totalement envloppé par du cuivre et le groupe électrogène peut atteindre une puissance maximum de 6300W. Sa forme compacte, ainsi que ses commandes résultent d'une grande simplicité et intuitives, afin d'en faciliter l'utilisation. Sur le cadran des commandes, vous pourrez trouver deux prises Schuko de 16 A chacune, une prise triphasée également de 16 A, un voltmètre muni de voyant à LED qui permet de maintenir toujours sous contrôle le groupe. Vous pourrez également y trouver une prise pour connecter ultérieurement un cadre ATS, en option supplémentaire.

Le moteur respecte les normes Européennes pour l'EURO 5.

Doté de technologie AVR : le groupe électrogène a un circuit imprimé qui règle automatiquement la tension de sortie, en la maintenant constante même si la charge varie.

Le générateur n'est pas conçu pour être intégré dans un système de panneaux photovoltaïques ou solaires pour la production d'énergie, ni pour le chargement ou l'entretien des batteries de ces systèmes ou d'autres types d'installations. Une telle utilisation peut endommager gravement le générateur.

ATTENTION : tous les groupes électrogènes comme celui-ci, qui appartiennent à un des niveaux plus bas que le niveau PROFESSIONNEL (voir échelle « Niveau produit » utilisée dans ce site) ne doivent pas être utilisés pendant plus de 3-4 heures en continu, afin de ne pas compromettre à moyen et long terme la durée de vie de l’alternateur et des autres composants par surchauffe ou par usure. Il en est de même si vous utilisez le produit quotidiennement ou fréquemment. Donc, en cas d’utilisation prolongée ou intensive (quotidienne ou fréquente) nous vous conseillons de vous diriger vers les groupes électrogènes classifiés comme PROFESSIONNELS, sur l’échelle « Niveau produit » utilisée dans ce site.

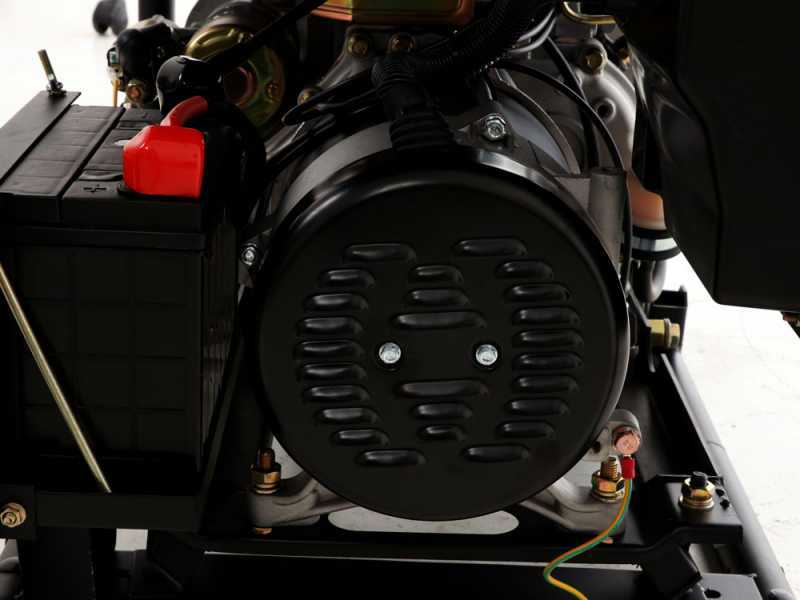

L'alternateur du groupe électrogène est réalisé avec une enveloppe en cuivre.

Puissance maximale triphasée nominale* en service d'urgence LTP : 6,3 kW

Puissance maximale monophasée nominale* en service d'urgence LTP : 2,1 kW

* en cas d'urgence, le générateur peut réussir à fournir cette puissance.

Puissance triphasée nominale* en service continu variable PRP : 6,0 kW

Puissance maximale monophasée nominale* en service d'urgence LTP : 2,0 kW

* Cette dernière donnée est la plus importante puisqu'elle indique ce que le groupe est réellement capable de fournir, de façon continu, pour faire fonctionner outils, équipements, etc...

Le groupe électrogène Blackstone est doté de technologie AVR : c'est un dispositif qui règle automatiquement la tension en sortie, la rendant à tout moment constante même si la charge varie.

Détail des robustes supports anti-vibrations en caoutchouc qui fixent l'alternateur au châssis.

Détail de la batterie.

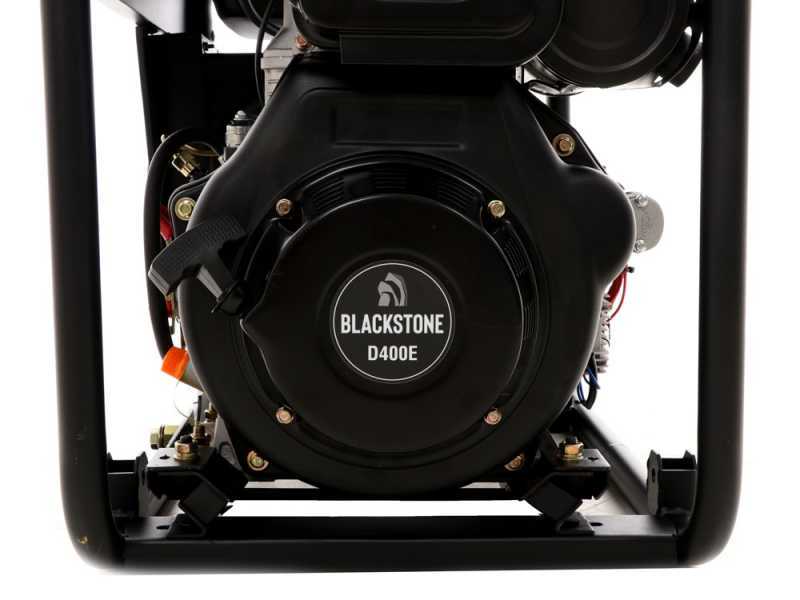

Caractéristiques du moteur :

Modèle : D500E
Type : 4 Temps, monocylindre
Cylindrée : 498 cm³
Puissance : 13 CV
Carburant : diesel
Réservoir : 11 l

La régulation du gaz et de l'accélération du moteur se fait de façon automatique grâce au dispositif AVR lorsque varie la charge connectée.

Détail du filtre à air du moteur.

Le moteur est doté de démarrage par lanceur

Détail du réservoir d'huile

Tableau des commandes du Blackstone très complet et très fonctionnel.

• Écran LCD pour afficher la tension de sortie actuelle de la prise de courant et pour afficher l'alarme du niveau d'huile trop bas
• Démarrage électrique avec clé
• De plus, ce groupe électrogène est équipé de chargeur de batterie adapté à la recharge de toutes les batteries de 12 volts. ATTENTION : il ne s'agit pas d'un système d'alimentation en 12 volts pour faire fonctionner des équipements de 12 volts. Nous répétons qu'il s'agit d'un simple chargeur de batterie.

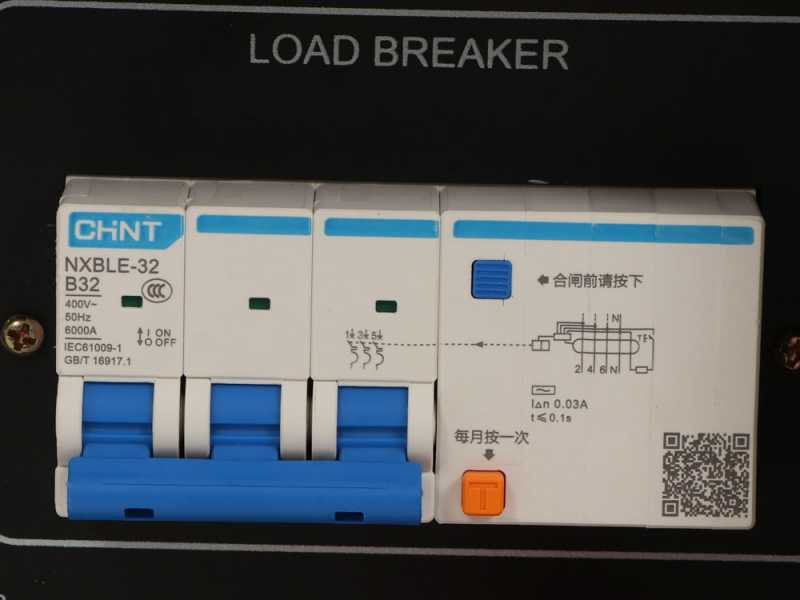

• Panneau RCD
  • Bouton orange (Bouton pour le test)
  • Bouton bleu (Bloque le levier d'allumage)
• Prise de courant Shuko de 16 A
• Prise triphasée de 16 A
• Possibilité de raccordement avec tableau ATS
• Overload protector, pour protéger la machine contre une éventuelle surcharge
• Pre Heater, bouton pour la pré mise en route de la machine

Le cadran ATS est compatible avec la série de générateurs insonorisés Blackstone alimentés au Diesel :

• • Blackstone SGB 6000 D-ES
  • Blackstone SGB 8500 D-SE
  • Blackstone SGB 8500-3 D-SE
  • Blackstone SGB 8500 D-SE FULL POWER

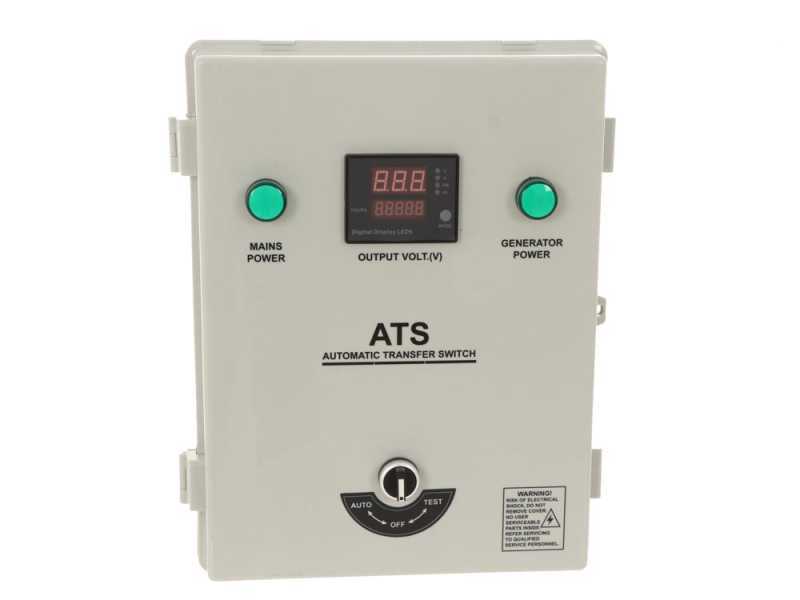

Le cadran d'intervention automatique ATS est connecté à l'électricité et au groupe électrogène.

Cet ATS est utilisé pour les modèles suivants de groupes électrogènes :

Il permet de prendre directement le relais automatiquement en cas de coupure d'énergie.

C'est une installation essentielle lors d'un black out, afin d'éviter tout dommage de nature économique, matériel ou désagréments.

Nous vous conseillons d'effectuer un branchement du CADRE D'INTERVENTION AUTOMATIQUE à votre propre installation à domicile en vous faisant assister par votre électricien de confiance.

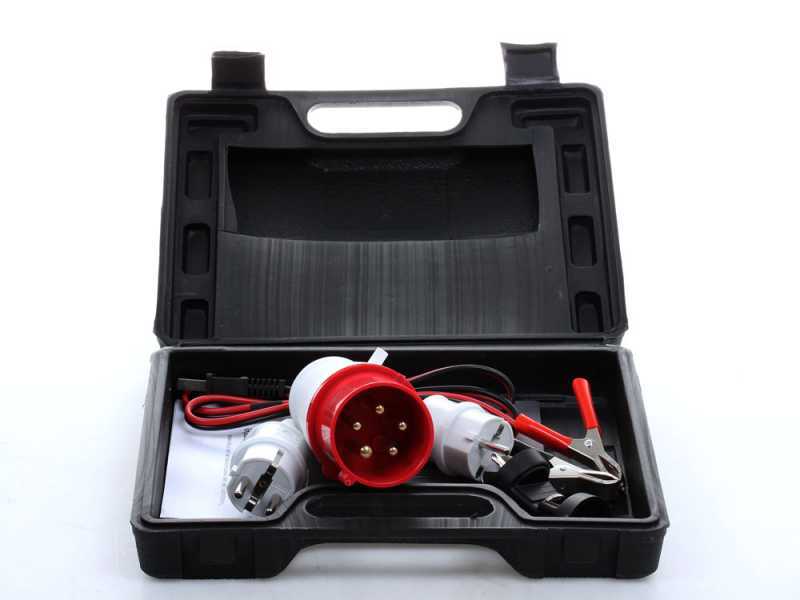

Le groupe électrogène est livré dans son emballage original et il est livré complet de livret d'instructions et connecteur pour groupe électrogène

Bouchon réservoir

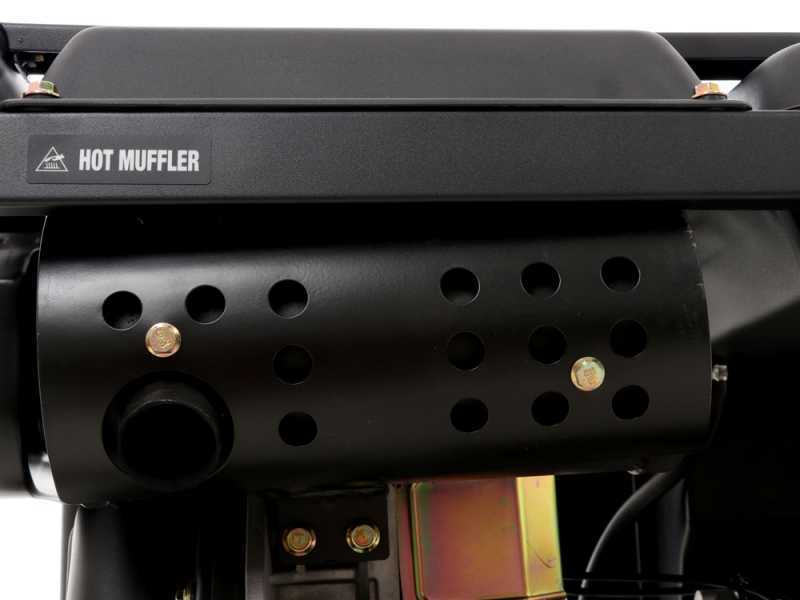

Détail du Pot d'échappement

Bouchon du filtre à air

Poignée moteur

• Voltage: 400 volts
• Capacité réservoir : 11 l

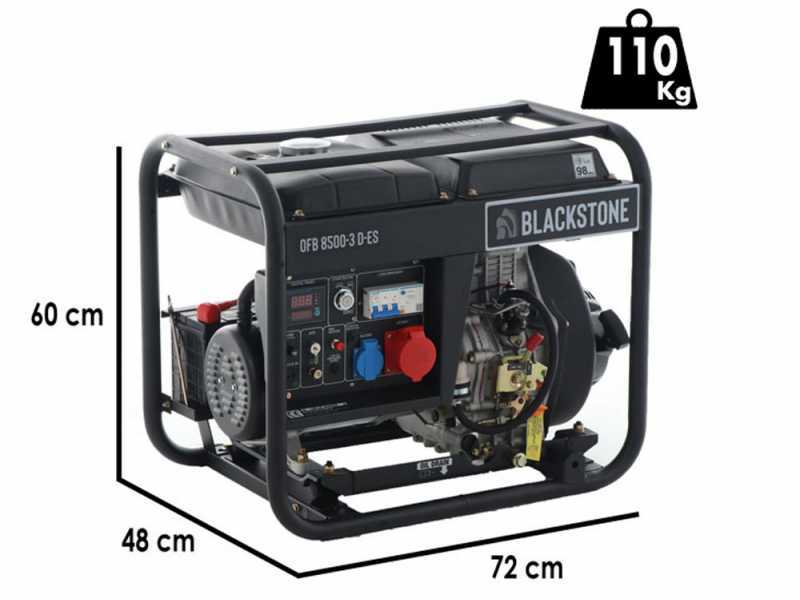

• Dimensions: 72x48x60
• Poids: 110 kg

Pour la puissance qui doit correspondre à votre utilisation, nous vous reportons ici un tableau pour vous orienter entre consommations, coefficient de démarrage et watts.

Le critère fondamental à déterminer est la nature des outils que vous avez besoin d’alimenter avec votre groupe, et par conséquent effectuer un calcul très simple, comme expliqué ci-après, pour connaître la puissance nécessaire que votre groupe électrogène devra être en mesure de fournir.

Puissance requise = Consommation de l’objet X Coefficient de démarrage

Le coefficient de démarrage est une caractéristique fondamentale pour tout instrument qui fonctionne par courant électrique indiquant de combien augmente exactement la consommation de l’objet en phase de pointe et qui sert donc à déterminer concrètement combien de WATTS seront nécessaire à sa mise en route.

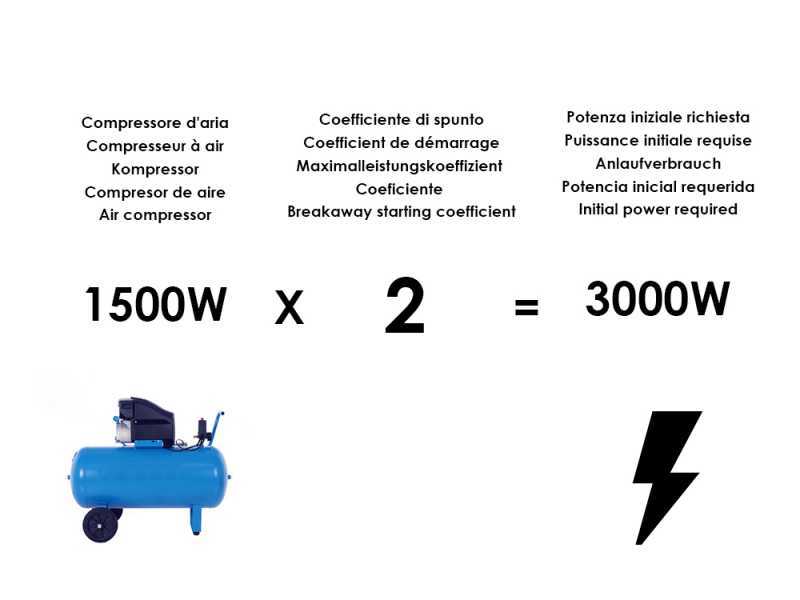

Exemple: Compresseur ( 1500 Watts ) X Coefficient ( 2 ) = 3000 Watts

Il faudra donc s’orienter sur un groupe électrogène qui possède une puissance en WATTS égale ou supérieure à celle du résultat obtenu.

( * ) Vérifier la consommation du propre outil dans le manuel d’utilisation ou d’entretien ou encore sur la plaque appliquée sur celui-ci.

ATTENTION: le tableau est purement indicatif. A travers cette formule vous pourrez facilement calculer la puissance que doit diffuser le groupe électrogène pour se brancher et vous faire démarrer différents produits permettant ainsi de choisir le modèle plus approprié à vos exigences.

• Le groupe électrogène peut être utilisé exclusivement pour alimenter un appareil électrique à la fois (dans les limites de la puissance produite en KW, par rapport à l’absorption en phase de démarrage, qui doit être mineure par rapport à la puissance diffusée par le groupe électrogène) ;

• Le groupe électrogène peut être utilisé pour alimenter des installations domestiques en cas d’urgence (absence de service de diffusion du courant par son propre fournisseur d’énergie électrique), seulement sur les versions spécifiquement dotées d’un dispositif ATS de démarrage automatique (réalisé spécialement dans ce but et doté de systèmes de branchements au compteur domestique) ;

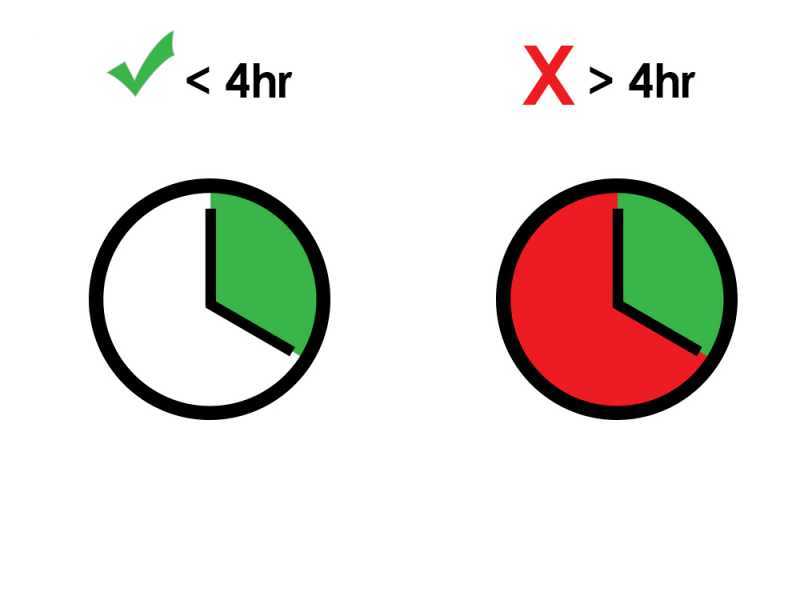

• Le groupe électrogène a été conçu pour un usage NON PROFESSIONNEL, il est donc exclusivement adapté à une utilisation occasionnelle (pas fréquent). Les séances de fonctionnement ne doivent pas dépasser les 3-4 heures continues (qui comporteraient une surchauffe ou usure prématurée de l’alternateur, en particulier des composants stator et rotor). Si vous avez besoin d’un groupe électrogène pour usage fréquent (par exemple une fois par semaine), l’usager devra s’orienter sur une autre catégorie de groupe, spécifiquement conçu pour utilisation fréquente, et plus précisément un groupe de niveau PROFESSIONNEL ou mieux encore de niveau INDUSTRIEL (équipé non pas d’un alternateur standard à 3000 tours/min comme celui-ci mais d’un alternateur professionnel à bas régime de tours : 1500 tours/min. – doté aussi bien d’un moteur que d’un alternateur refroidi par liquide ayant un niveau de caractéristiques spécifiques et d’un prix très différent) ;

Le groupe électrogène n’a pas été conçu pour être intégré dans une installation de panneaux solaires ou photovoltaïques dédiés à la production d’énergie, ni pour la recharge ou manutention de batteries de ces implantations ou tous autres types d’implantation de natures différentes ; cette utilisation peut endommager sérieusement le groupe électrogène, aussi bien sur la pièce alternateur, que la partie moteur ou électrique ; Toutes les installations photovoltaïques demandent un groupe électrogène à usage proprement INDUSTRIEL (et non domestique comme celui-ci), spécifiquement étudiés et réalisés pour une telle fonction. AUCUNE GARANTIE N’EST ASSURÉE sur des groupes électrogènes intégrés dans une installation de photovoltaïques, car cela implique et constitue une UTILISATION INCORRECTE DU PRODUIT.

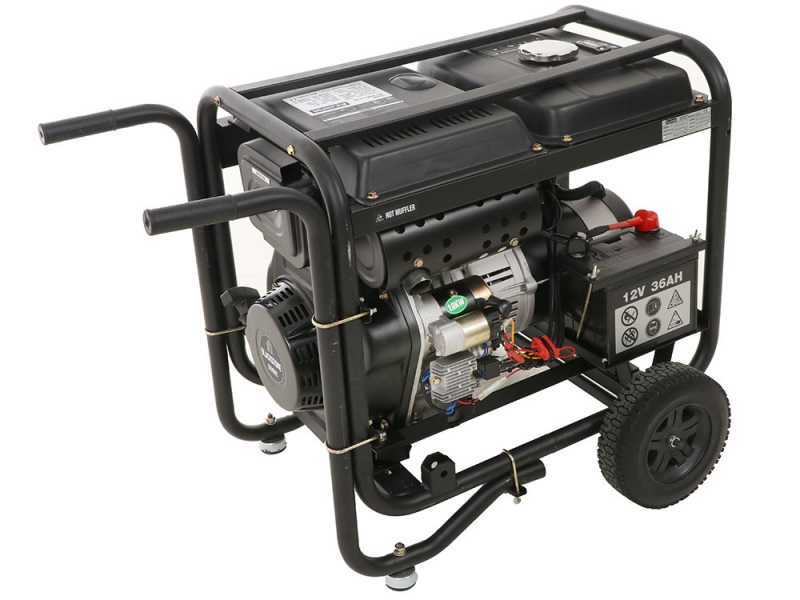

Il est possible d'acheter parmi les accessoires le kit composé de Roues et Mancherons à appliquer aux Groupes électrogènes Blackstone. Ceci permettra à l'opérateur de pouvoir transporter le groupe électrogène avec beaucoup plus de simplicité en réduisant au minimum l'effort dû au déplacement de la machine.
